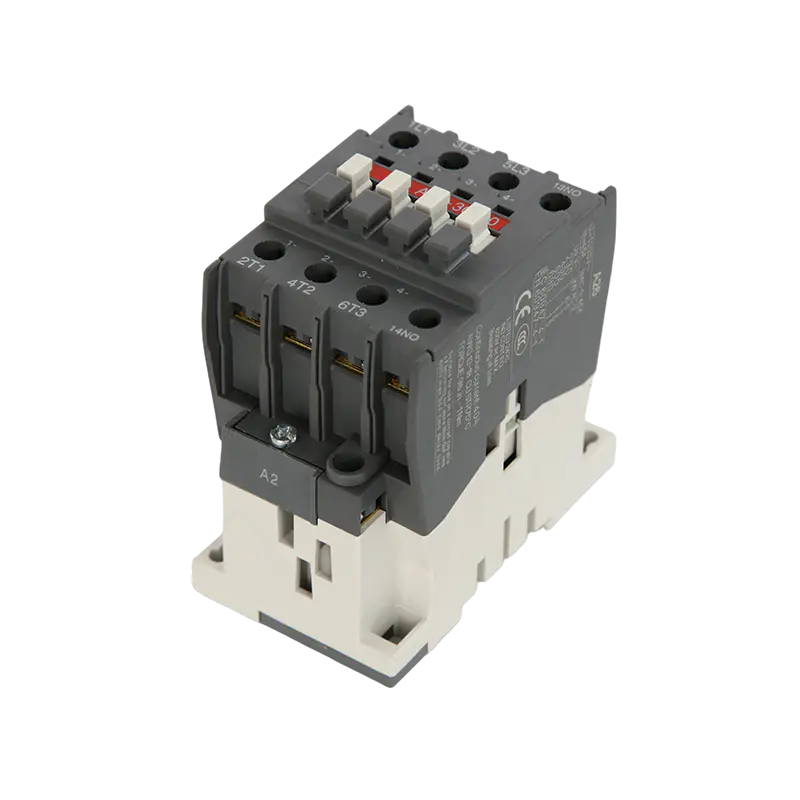

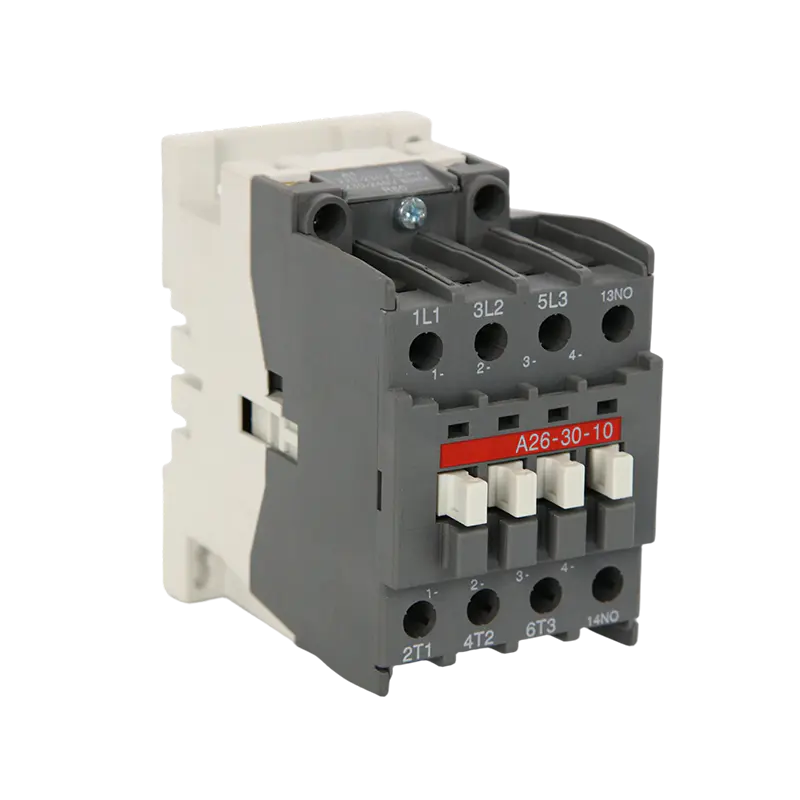

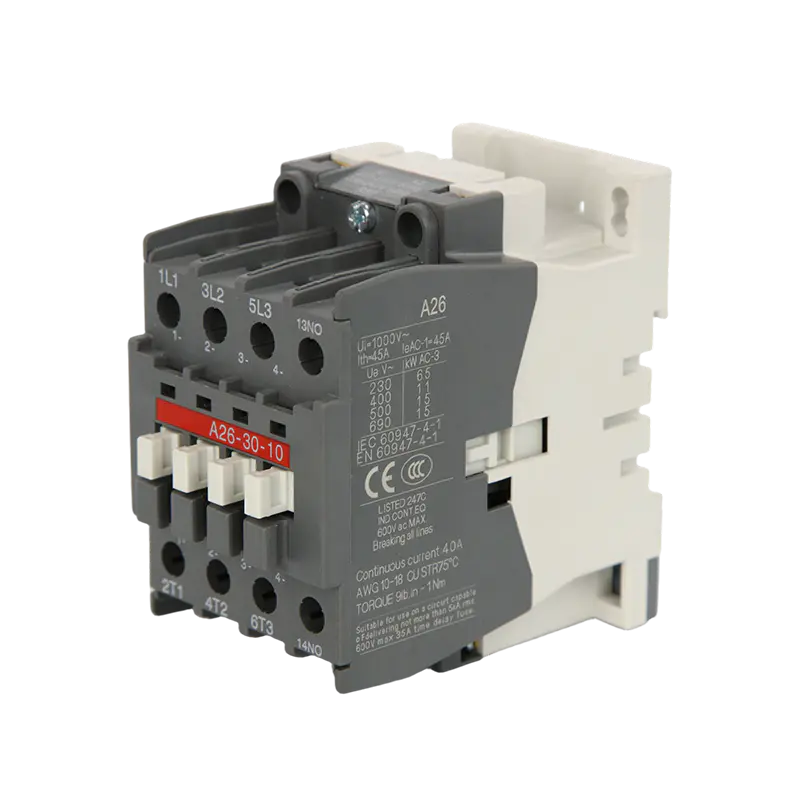

Contator AC 40A 380V 3P – Relé de Partida de Motor Industrial

Descrição:

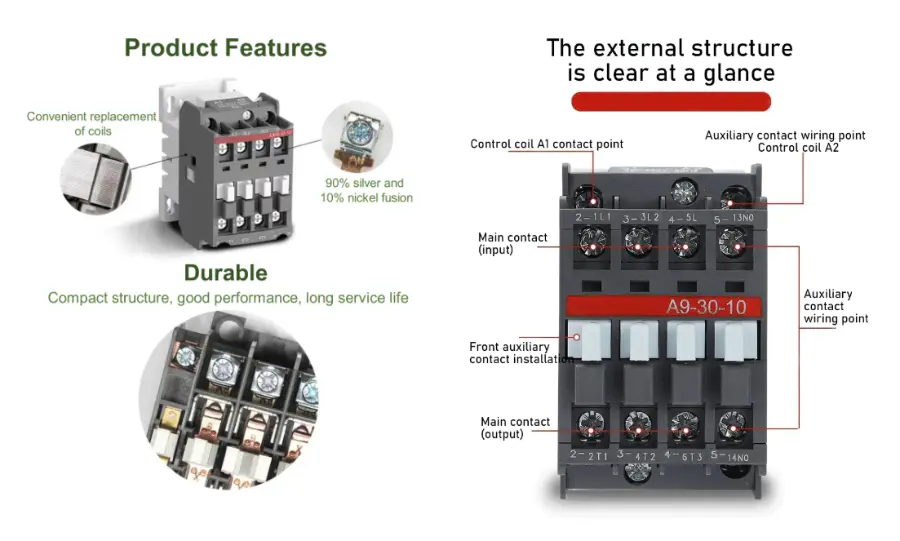

Os contatores CA da série MINGTUO LC1 fornecem comutação e controle confiáveis para uma ampla gama de aplicações elétricas. Projetados com mecanismos eletromagnéticos avançados e materiais de contato duráveis, esses contatores garantem operação estável, longa vida útil e desempenho consistente em ambientes industriais exigentes. Seu design compacto e modular permite integração flexível em vários sistemas de controle, minimizando ao mesmo tempo os requisitos de espaço.

Aplicações:

Aplicativos primários

Sistemas de proteção e controle de motores

Gerenciamento e automação de sistemas HVAC

Automação industrial e controle de máquinas

Operação de bombas e compressores

Circuitos de controle de iluminação

Redes de distribuição de energia e painéis de manobra

AC Contactor.mp4

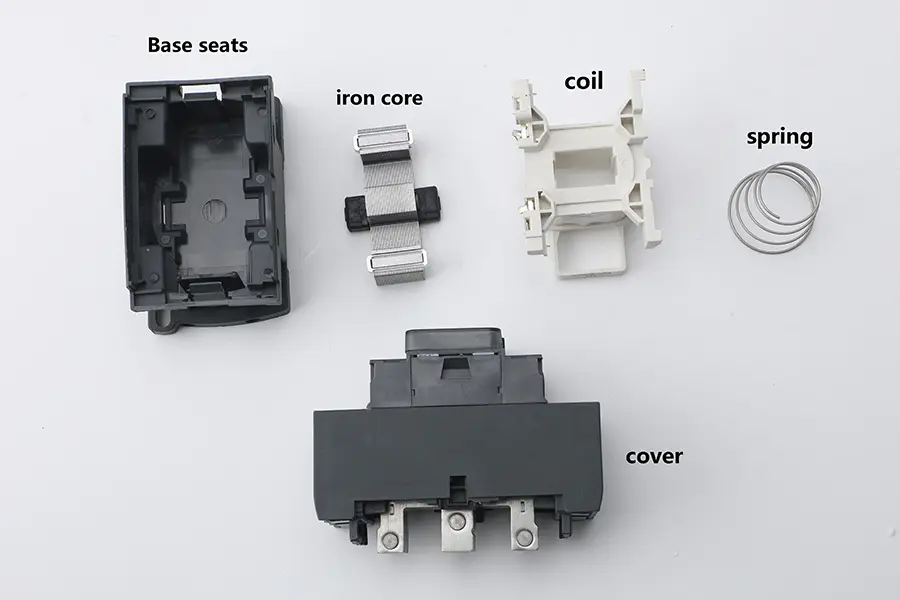

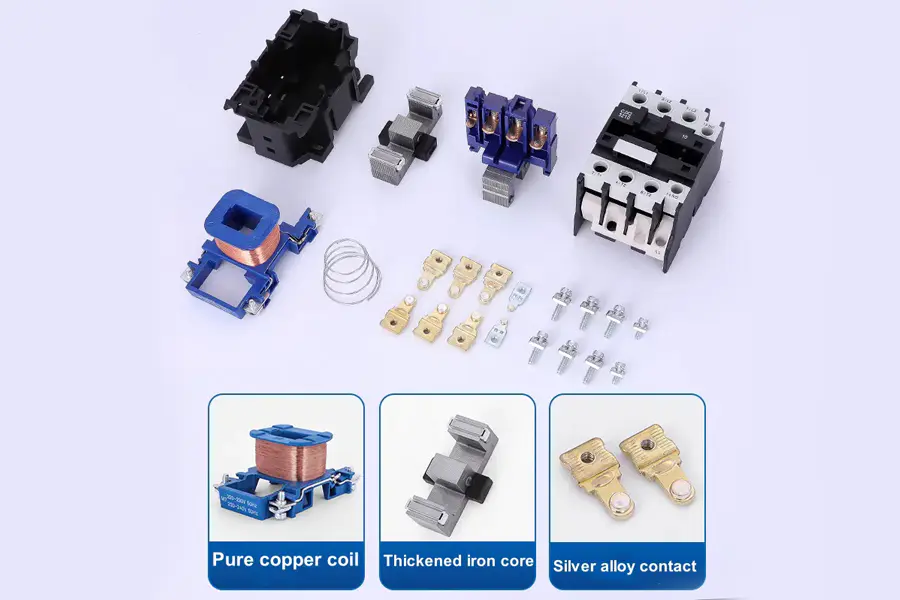

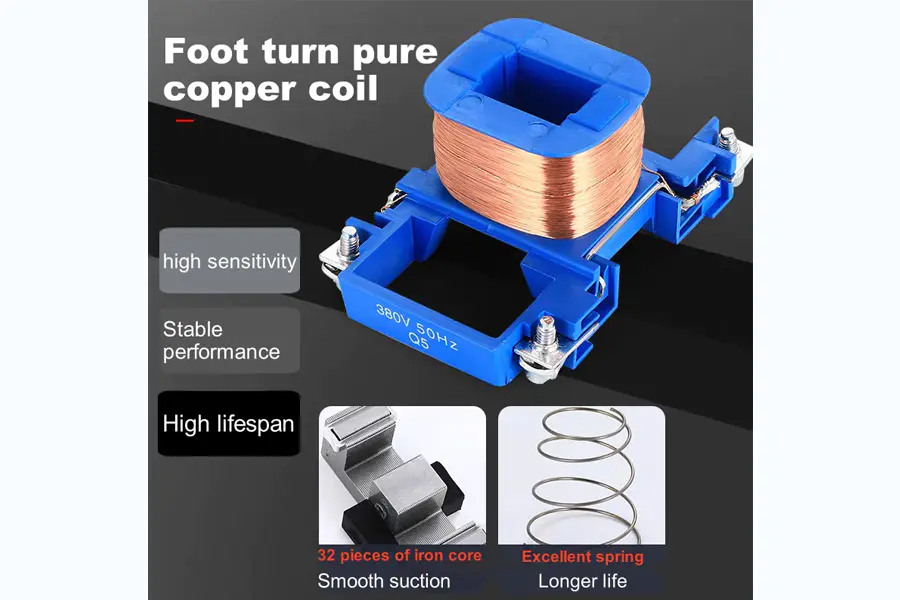

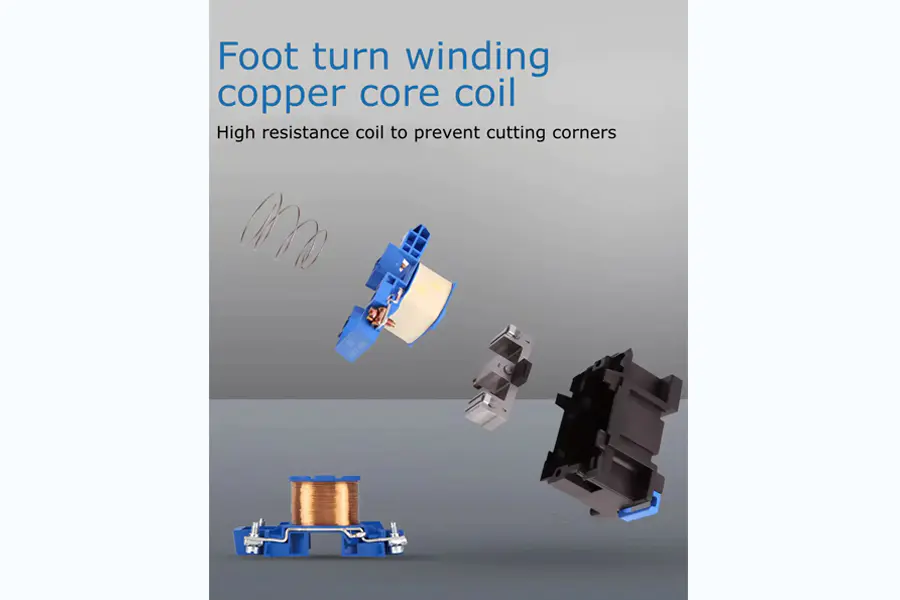

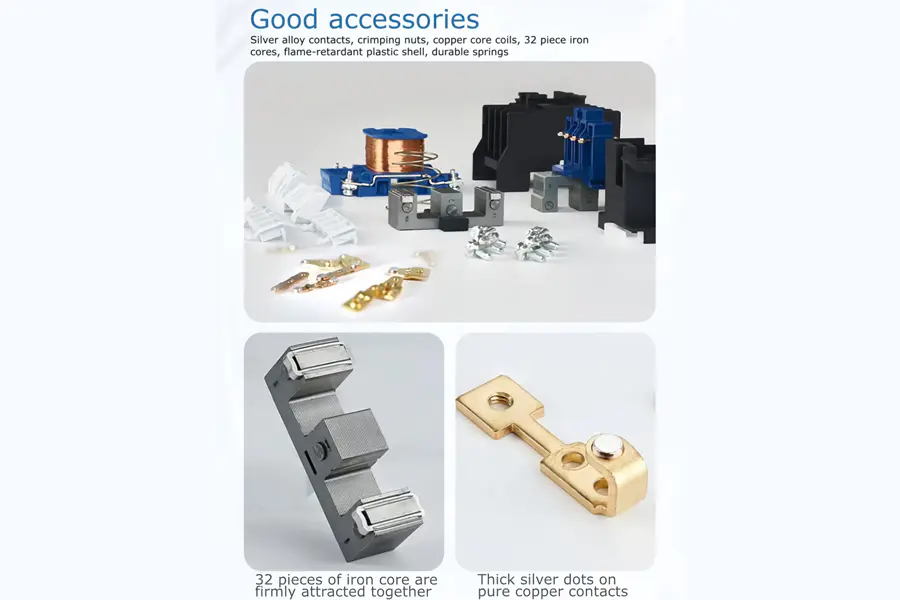

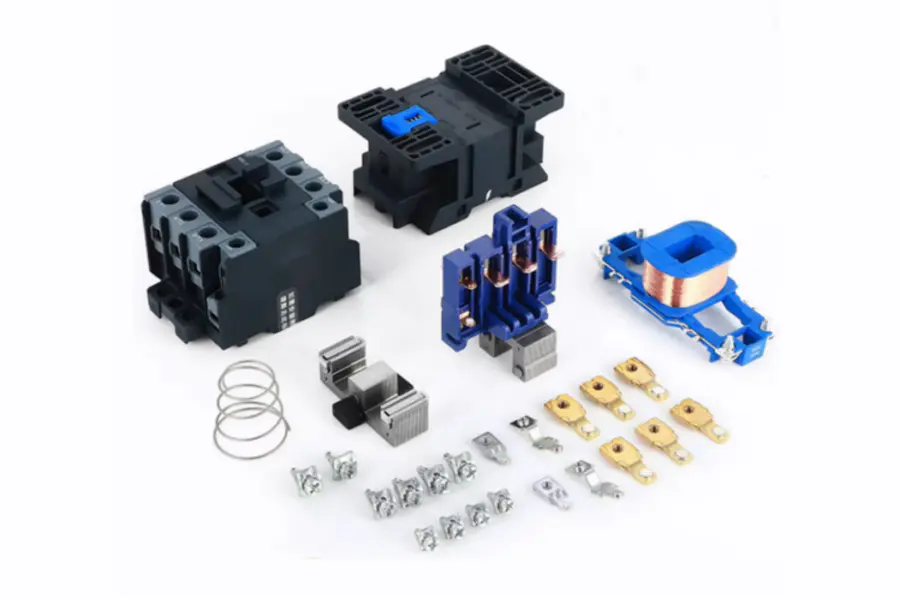

Quando o contator CA é energizado, a bobina interna gera um campo magnético, fazendo com que o núcleo de ferro em movimento e o núcleo de ferro estacionário se atraiam. Este movimento faz com que o sistema de contato se encaixe nos contatos estacionários, completando o circuito. Quando a bobina é desenergizada, a força de atração desaparece e a mola de reinicialização levanta o núcleo de ferro em movimento, separando os contatos e interrompendo o circuito.

Contactor Power-on Pull-in Test
AC Contactor

Project Cases
Project Cases
Project Cases
Project Cases
Project Cases

Potência máxima do motor elétrico AC 0≤55°C,400V	4	5.5	7.5	11	15	18.5	22	30	37
Modeloo do produto (diagrama de linha CA)	AX09	AX12	AX18	AX25	AX32	AX40	AX50	AX65	AX80
Corrente nominal de trabalho AC-3 0≤55°C,400V	9	12	18	25	32	40	50	65	80
Corrente nominal de trabalho AC-1 0≤55°C,400V	22	25	27	32	55	60	100	115	125

Tipo de modelo		9	12	18	25	32	40	50	65	80	95
Corrente nominal de trabalho (A)	AC3	9	12	18	25	32	40	50	65	80	95
Corrente nominal de trabalho (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Motor trifásico Nível AC－3 (kw)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	-	-
	500 V	5.5	7.5	10	15	18.5	22	30	37	-	-
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	45
Corrente de aquecimento nominalIth(A)		20	20	30	32	40	50	60	80	125	125
Vida útil elétrica (10.000 ciclos)	AC3	100	100	100	100	80	80	60	60	60	60
Vida útil elétrica (10.000 ciclos)	AC4	20	20	20	20	20	15	15	15	10	10
Vida útil mecânica (10.000 ciclos)		1000	1000	1000	1000	800	800	800	800	600	600
Modelo de contato		3P NÃO					3PNC NÃO

Model	Corrente nominal (A)	Contato principal	Contato auxiliar	Potência de carga monofásica (kW)	Potência de carga trifásica (kW)
CJX2-0910	9A	3 NÃO	1 NÃO	1,8 kW	3,5 kW
CJX2-0901	9A	3 NÃO	1NC	1,8 kW	3,5 kW
CJX2-1210	12A	3 NÃO	1 NÃO	2,5 kW	5KW
CJX2-1201	12A	3 NÃO	1NC	2,5 kW	5KW
CJX2-1810	18A	3 NÃO	1 NÃO	3,5 kW	7,5 kW
CJX2-1801	18A	3 NÃO	1NC	3,5 kW	7,5 kW
CJX2-2510	25A	3 NÃO	1 NÃO	5KW	8,5 kW
CJX2-2501	25A	3 NÃO	1NC	5KW	8,5 kW
CJX2-3210	32A	3 NÃO	1 NÃO	6KW	12KW
CJX2-3201	32A	3 NÃO	1NC	6KW	12KW
CJX2-4011	40A	3 NÃO	1 NÃO 1NC	8KW	18,5 kW
CJX2-5011	50A	3 NÃO	1 NÃO 1NC	10KW	24 kW
CJX2-6511	65A	3 NÃO	1 NÃO 1NC	12,5 kW	28KW
CJX2-8011	80A	3 NÃO	1 NÃO 1NC	15,5 kW	37KW
CJX2-9511	95A	3 NÃO	1 NÃO 1NC	18,5 kW	44KW
