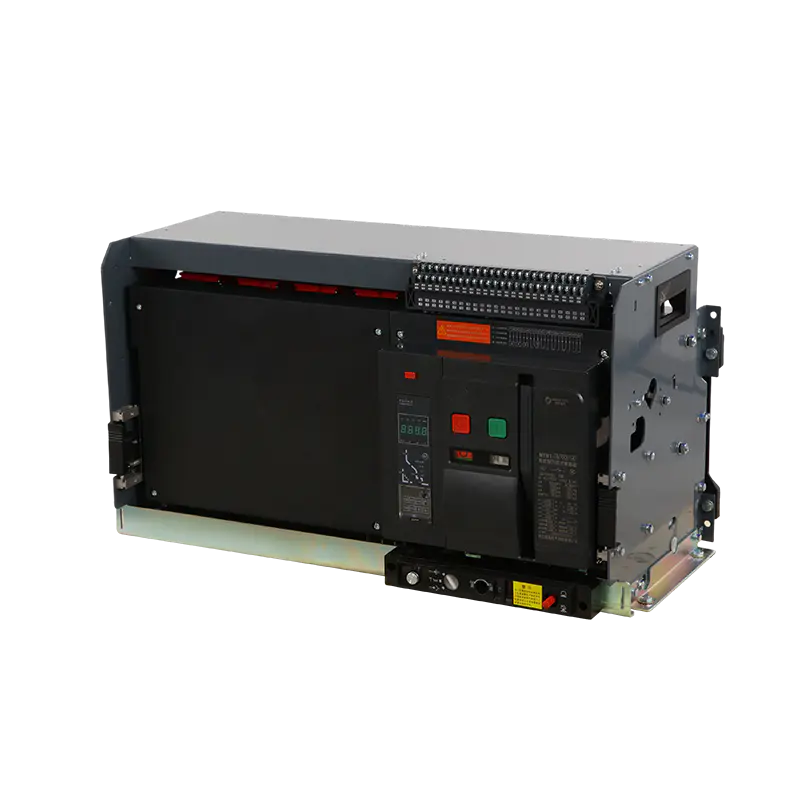

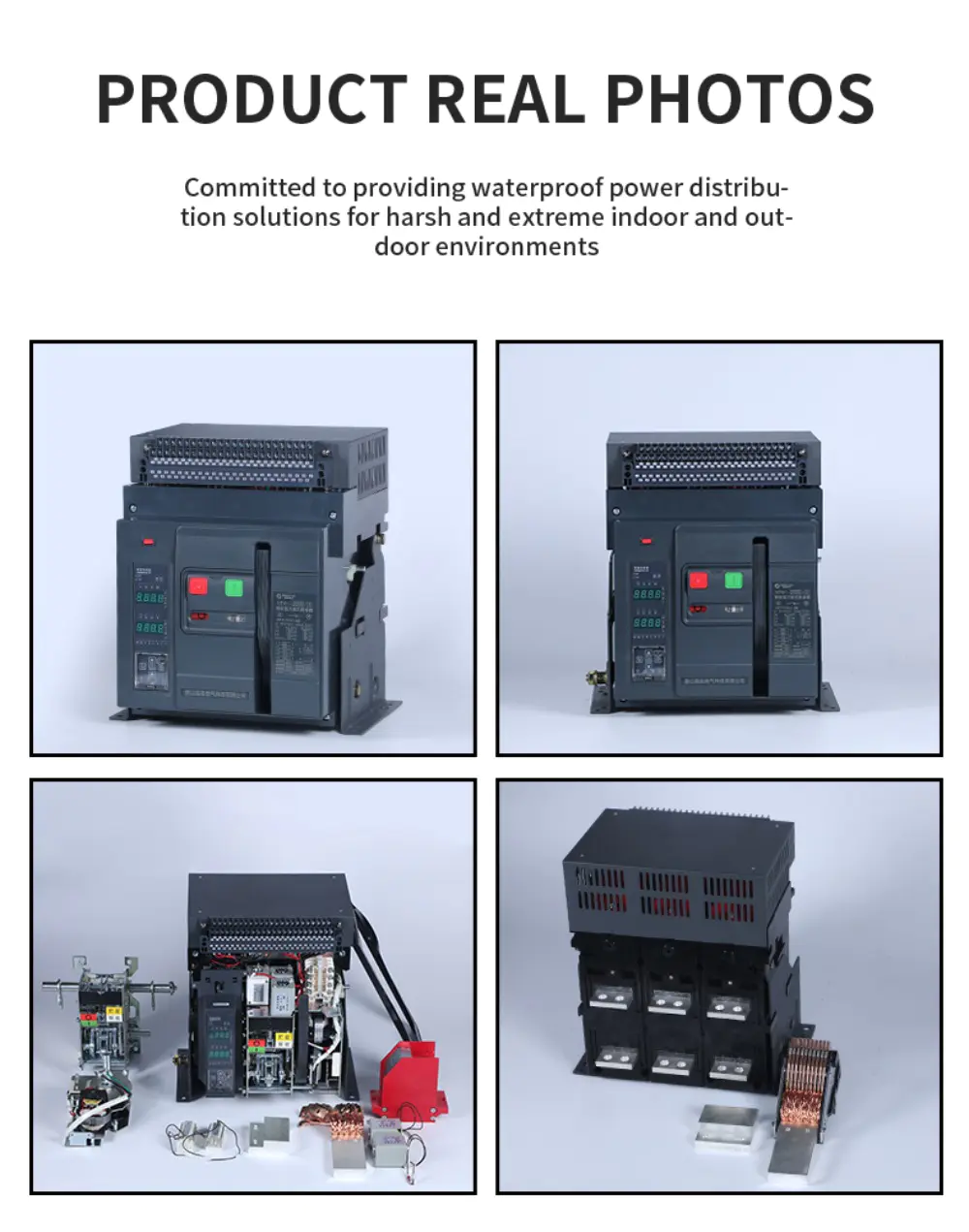

Descrição: Visão geral do produto

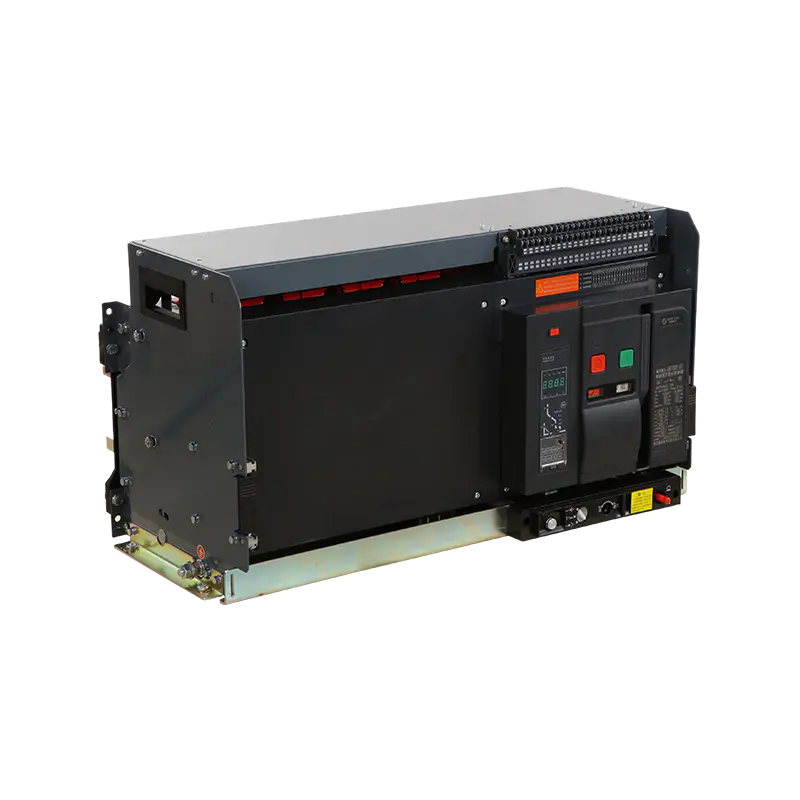

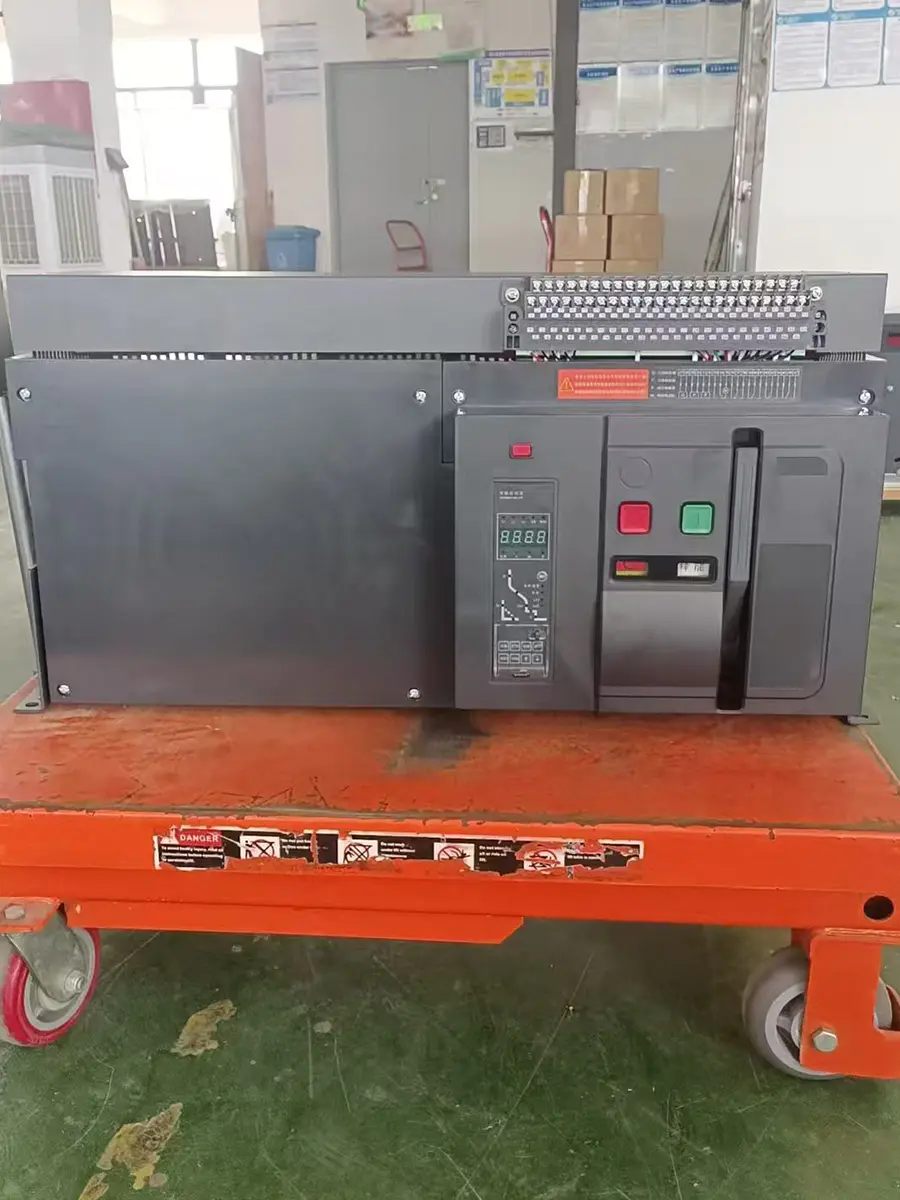

O disjuntor a ar extraível da série MT foi projetado para sistemas de distribuição principal de baixa tensão que exigem alta capacidade de corrente, flexibilidade operacional e desempenho de proteção confiável. Com estrutura extraível, o disjuntor pode ser inserido, retirado ou isolado com segurança, sem desconectar a fiação principal, tornando a inspeção e a manutenção mais eficientes.
Cobrindo uma faixa de corrente nominal de 2.000 A a 3.200 A, esta série é adequada para uso como disjuntor de entrada principal ou disjuntor de alimentação de serviço pesado em sistemas de energia industriais e comerciais. Seu projeto de extinção de arco a ar permite desempenho de interrupção estável sob condições de sobrecarga e curto-circuito, ajudando a manter a continuidade do sistema e a segurança do equipamento.
A série MT está em conformidade com os padrões relevantes de disjuntores de baixa tensão, incluindo IEC 60947-2 e GB 14048.2, tornando-a adequada para integração em conjuntos de manobra padronizados e gabinetes de distribuição de energia. Amplamente utilizado na geração de energia fotovoltaica, novas empresas industriais e de mineração de energia, centros de dados de IA, usinas de energia, plantas de produção de alumínio.
Aplicações:
Os disjuntores abertos da Série MT são amplamente utilizados em sistemas de distribuição de energia de baixa tensão onde são necessárias altas correntes nominais e confiabilidade operacional. As aplicações típicas incluem:
Plantas industriais
Edifícios comerciais e de uso misto
Data centers e instalações críticas
Hospitais e infraestrutura pública
Painéis de distribuição de energia e sistemas de manobra
Seu design extraível os torna especialmente adequados para instalações que exigem manutenção de rotina, atualizações de sistema ou tempo de inatividade reduzido.
 | |
 |  |
 |  |

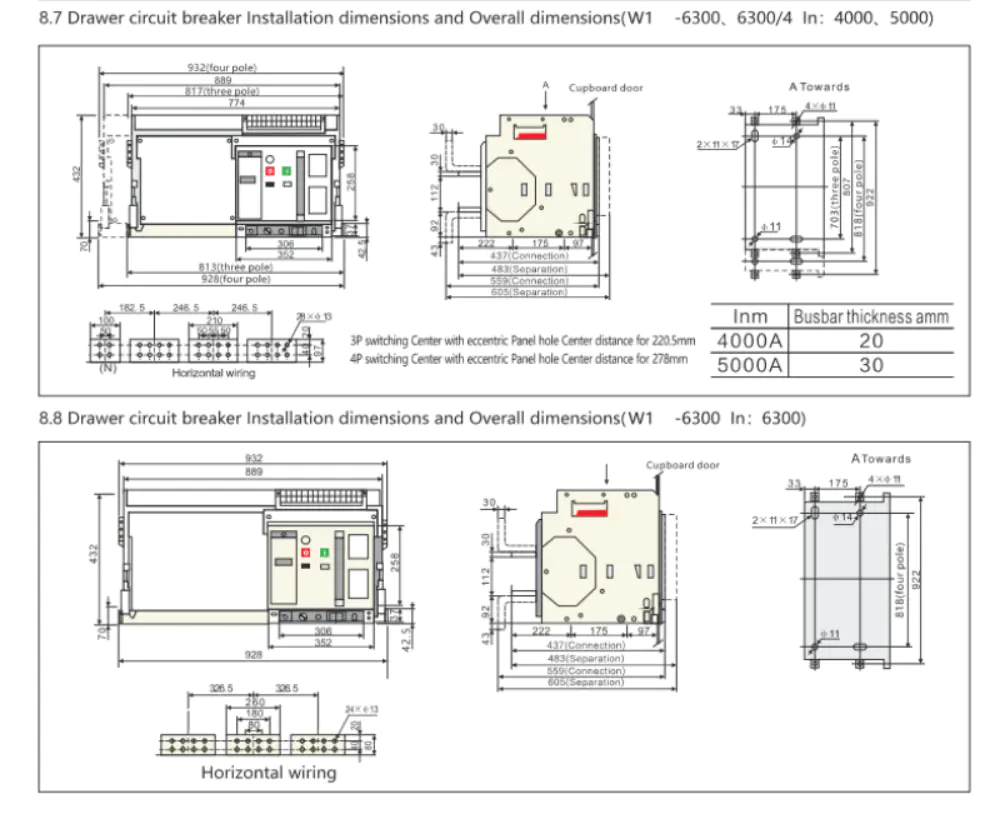

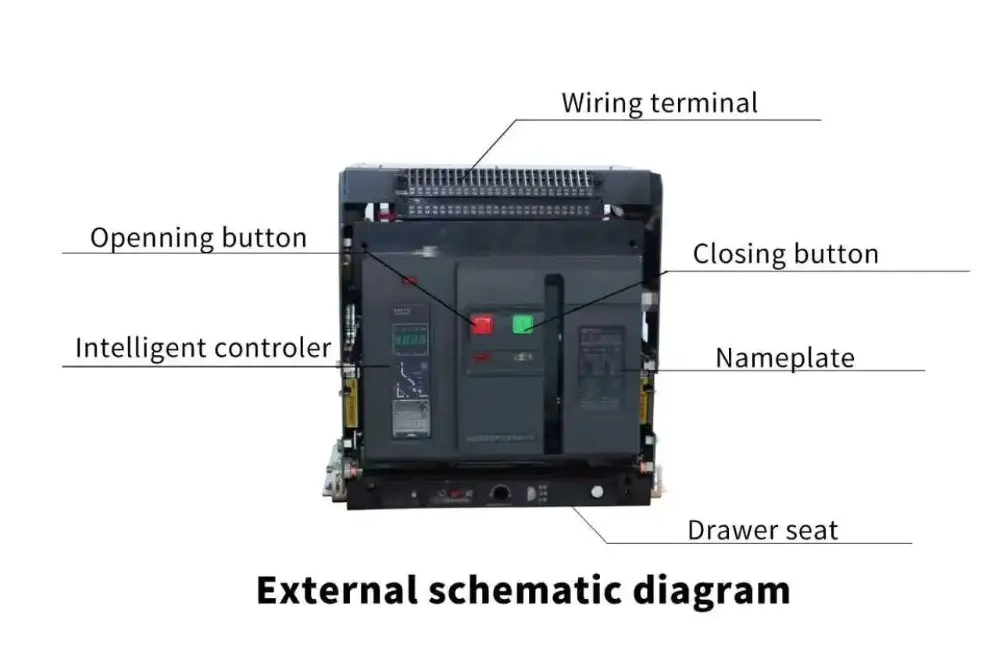

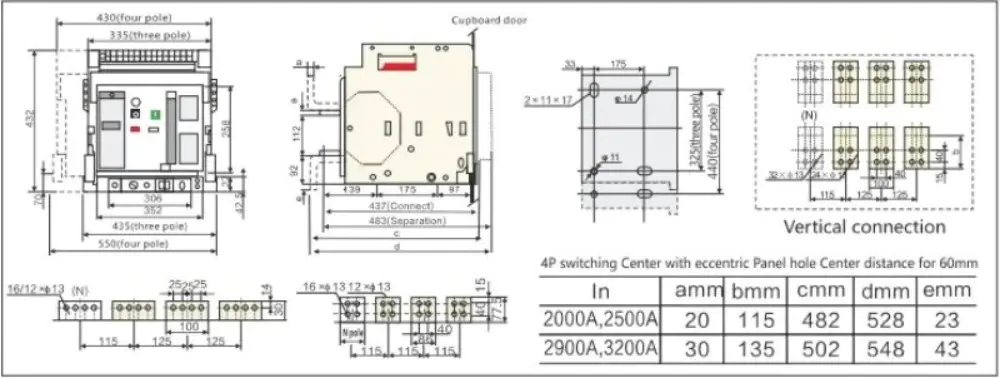

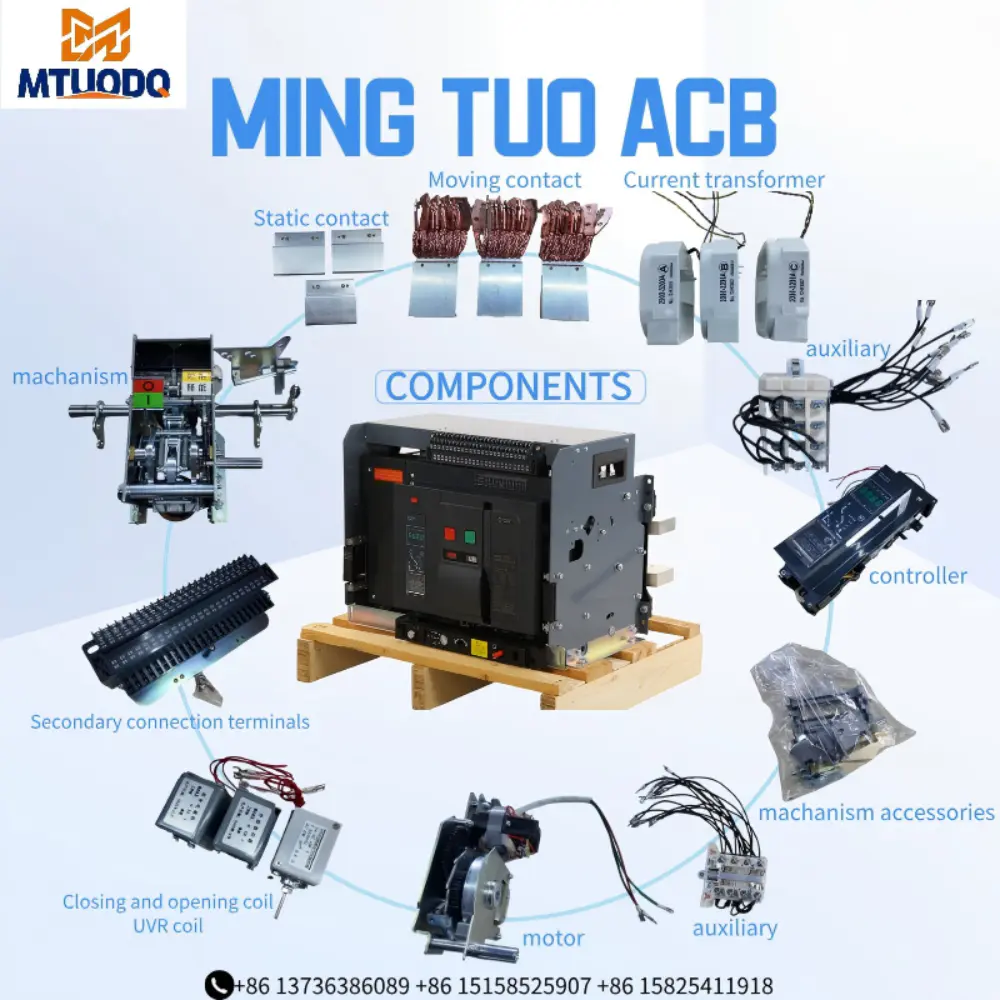

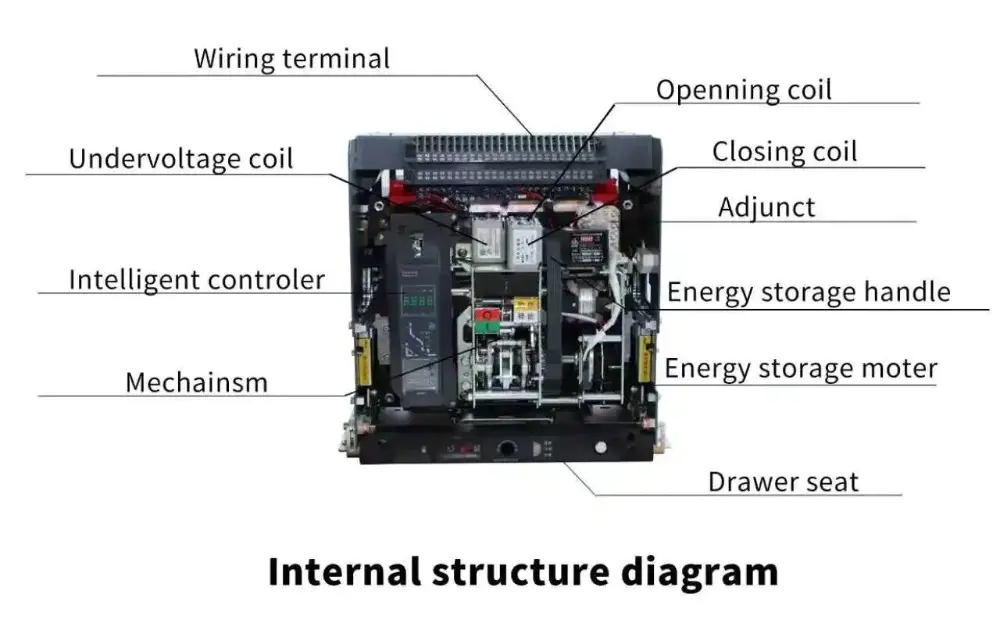

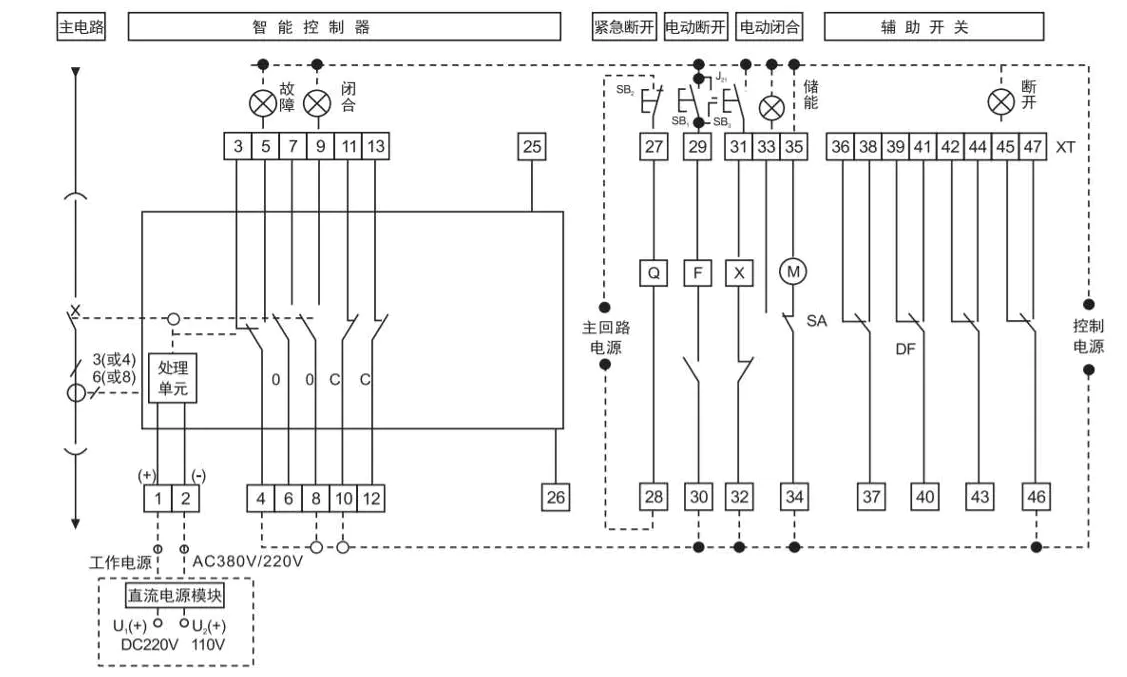

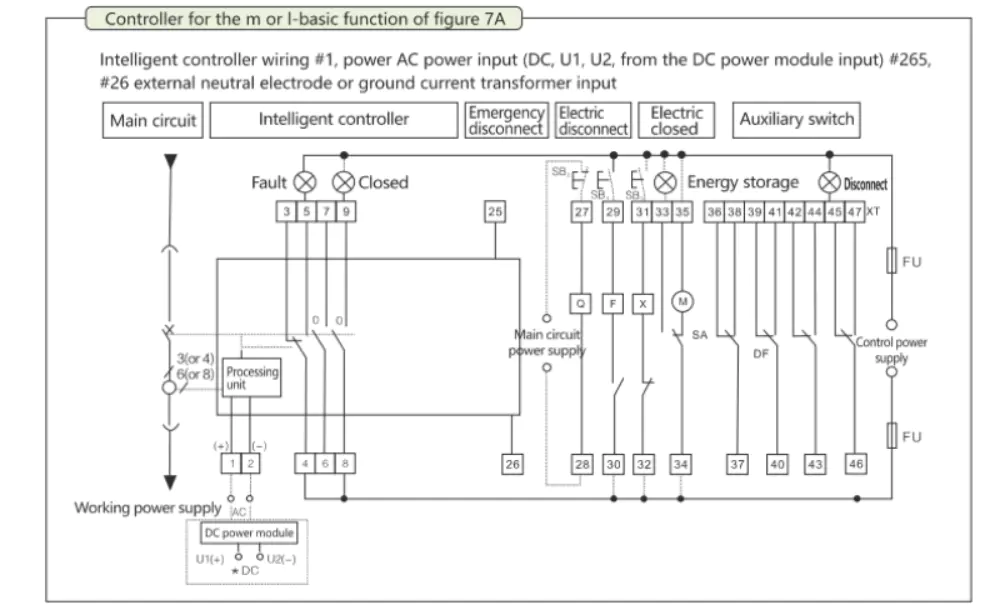

Quando o produto estiver no estado fechado e ligado, se houver sobrecarga ou curto-circuito, subtensão ou perda de fase no circuito, o transformador de corrente no ACB detectará o sinal de corrente, que será transmitido ao controlador. O controlador enviará então um comando para o mecanismo desarmar, fazendo com que os contatos dinâmicos e estáticos se separem e se desconectem, e o produto será aberto, cumprindo a função de proteger a carga backend.
A fonte de alimentação dupla realiza intertravamento mecânico e elétrico, alternando entre duas linhas de fonte de alimentação. Quando a rede elétrica está disponível, o disjuntor da rede elétrica é fechado, mas a geração de energia não pode ser fechada. Quando a energia da rede elétrica é cortada, o gerador gera energia e o disjuntor da linha de geração de energia é fechado, mas a energia da rede elétrica não pode ser fechada. Apenas uma das duas fontes de energia pode ser fechada.
 |  |

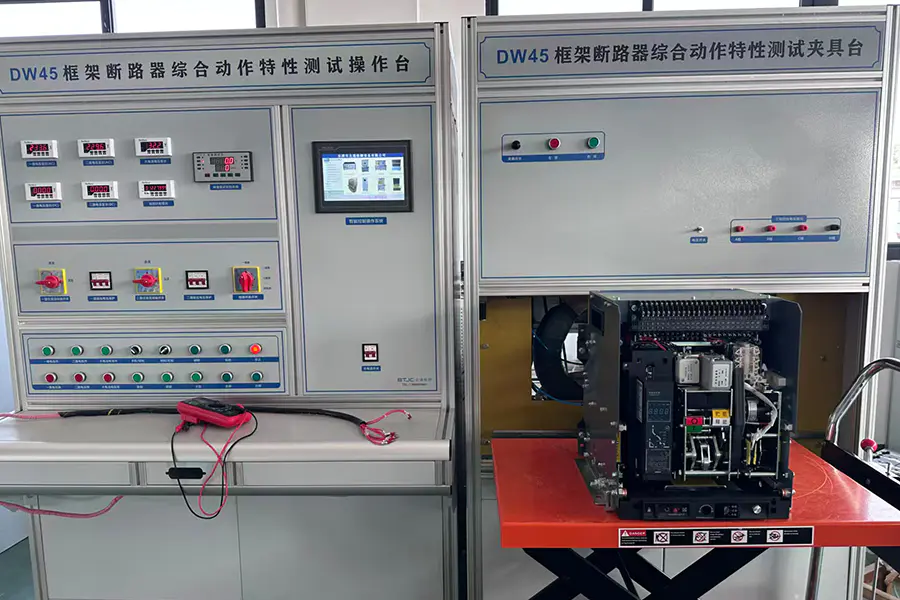

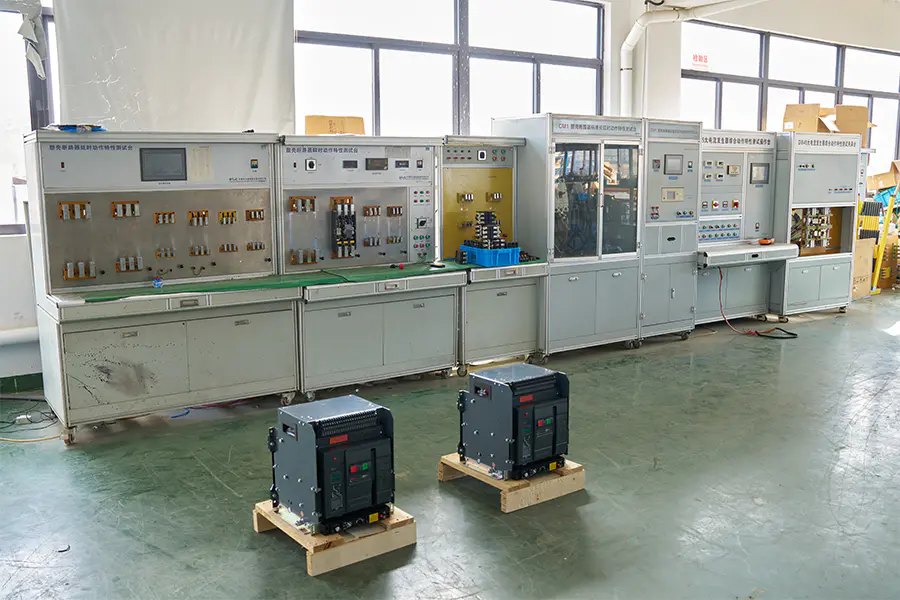

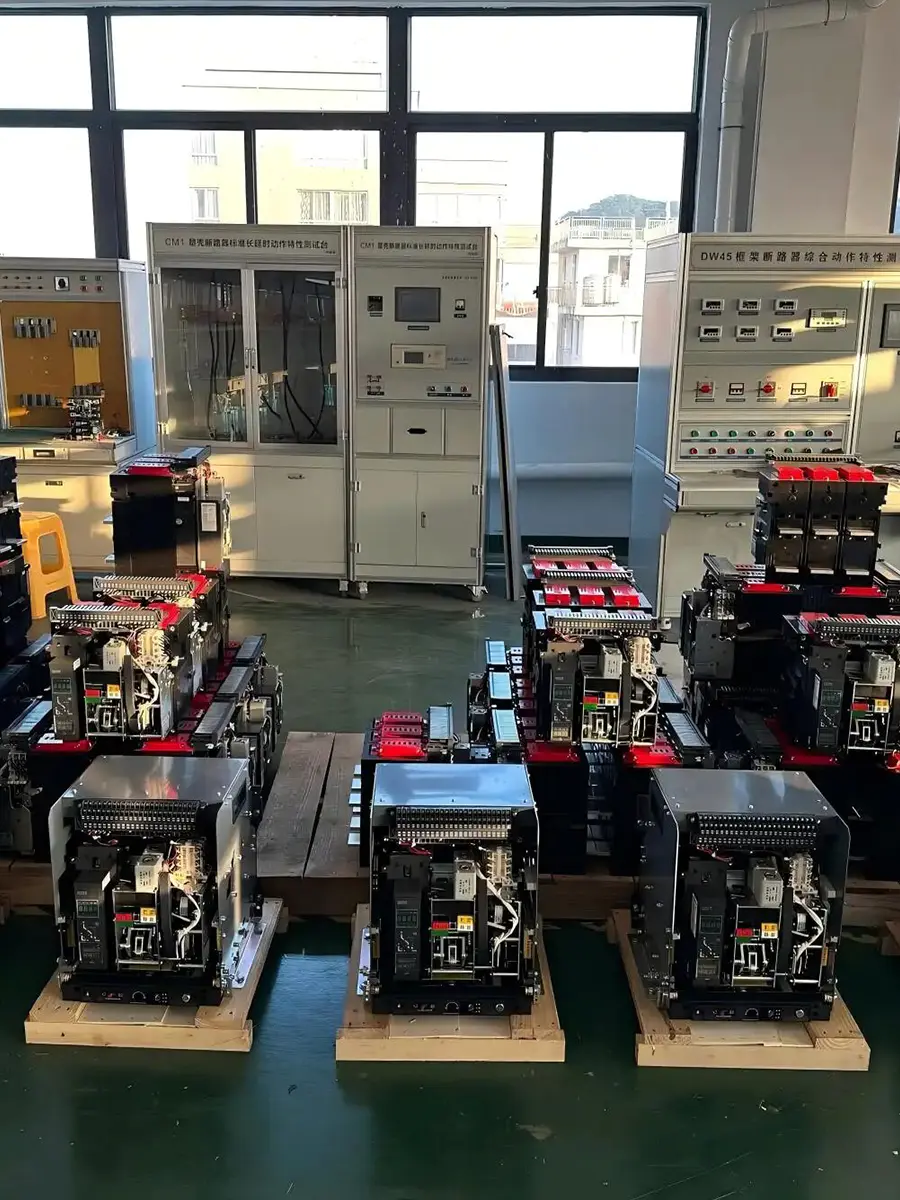

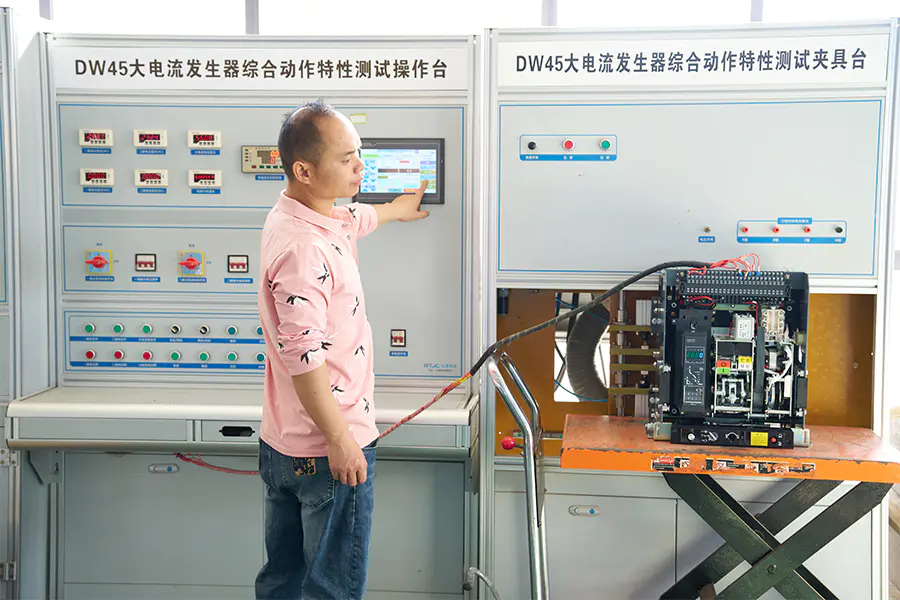

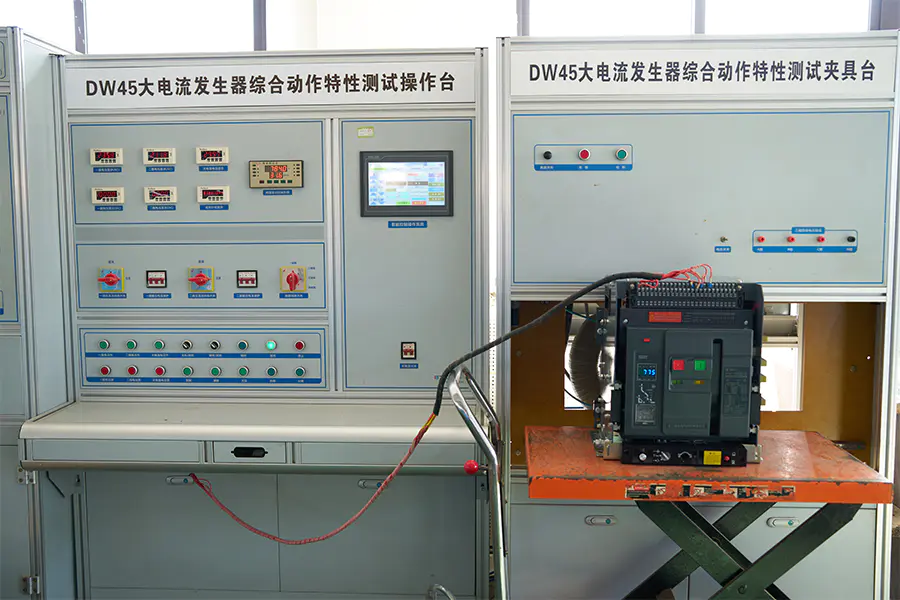

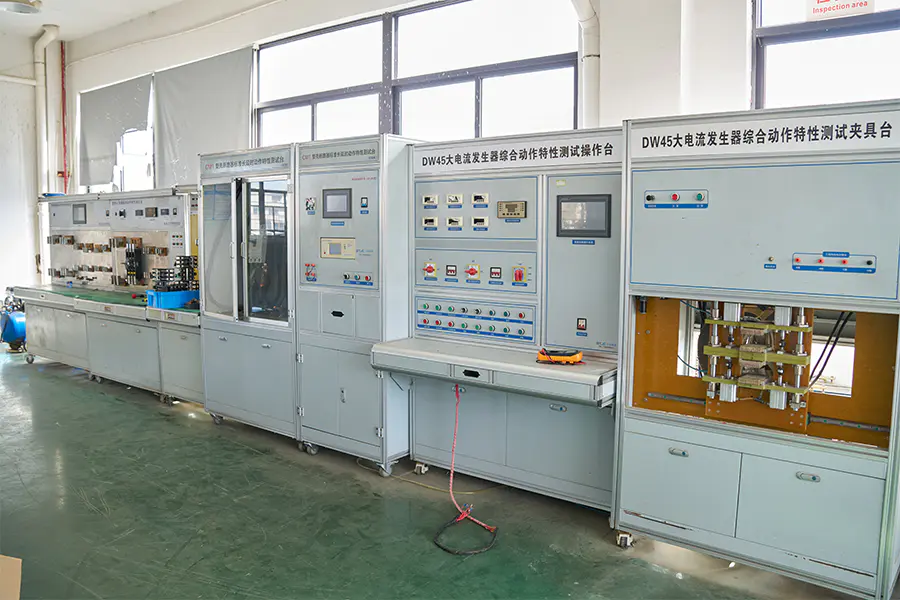

ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing

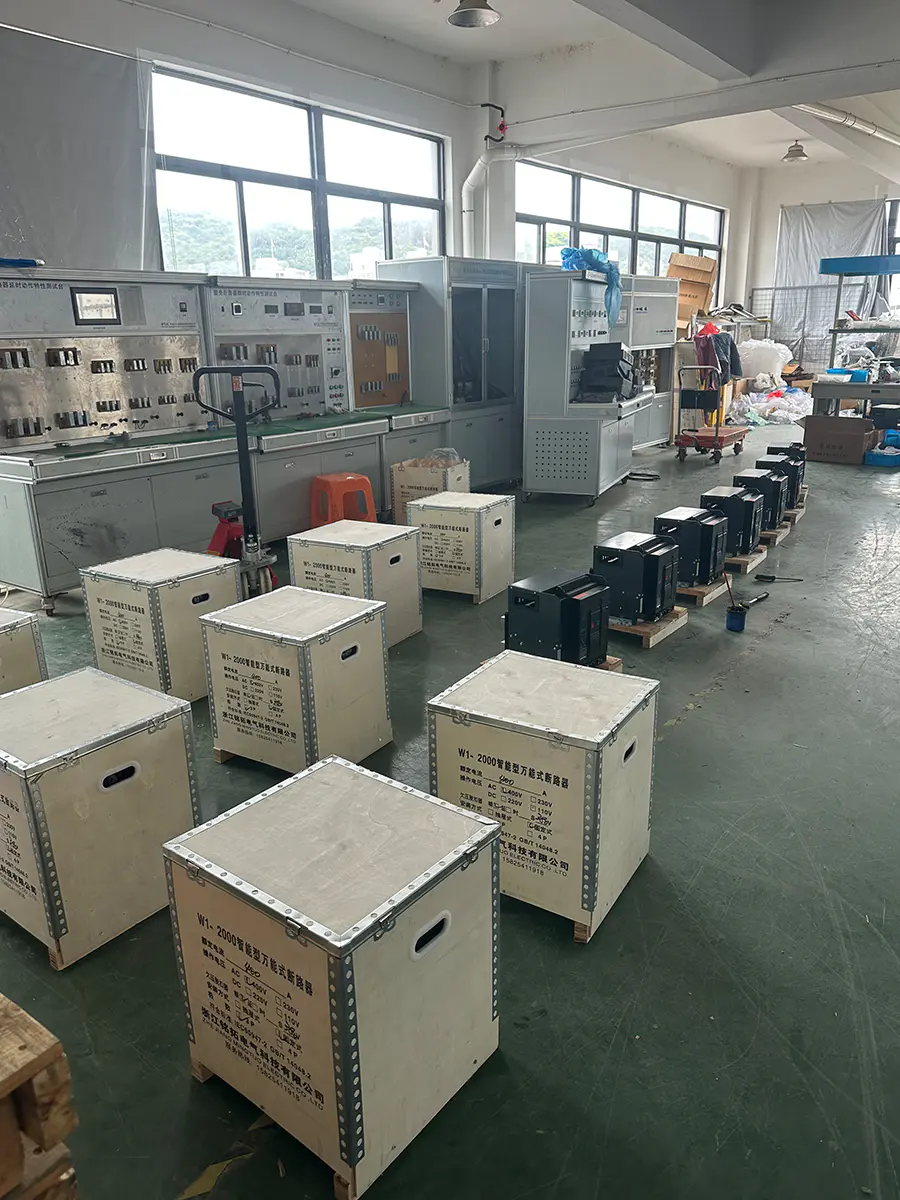

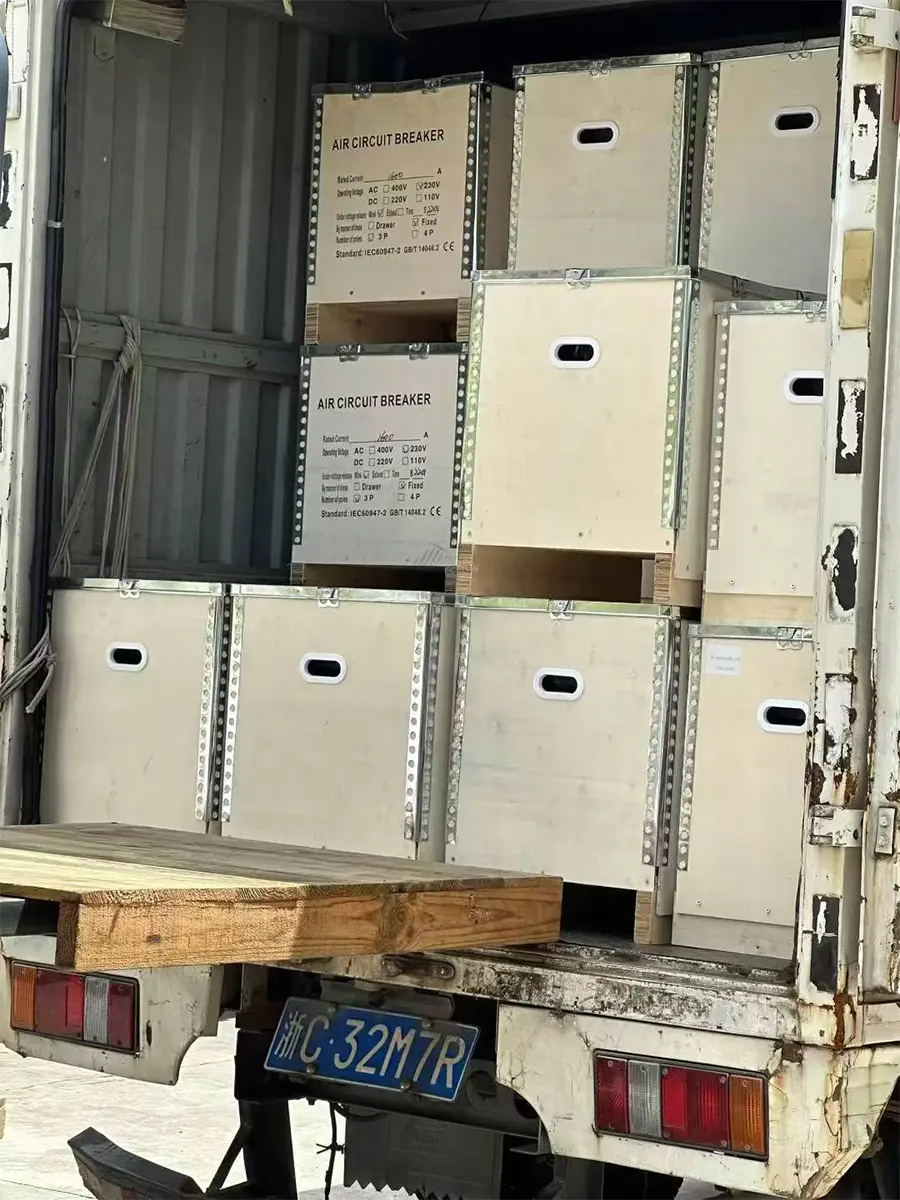

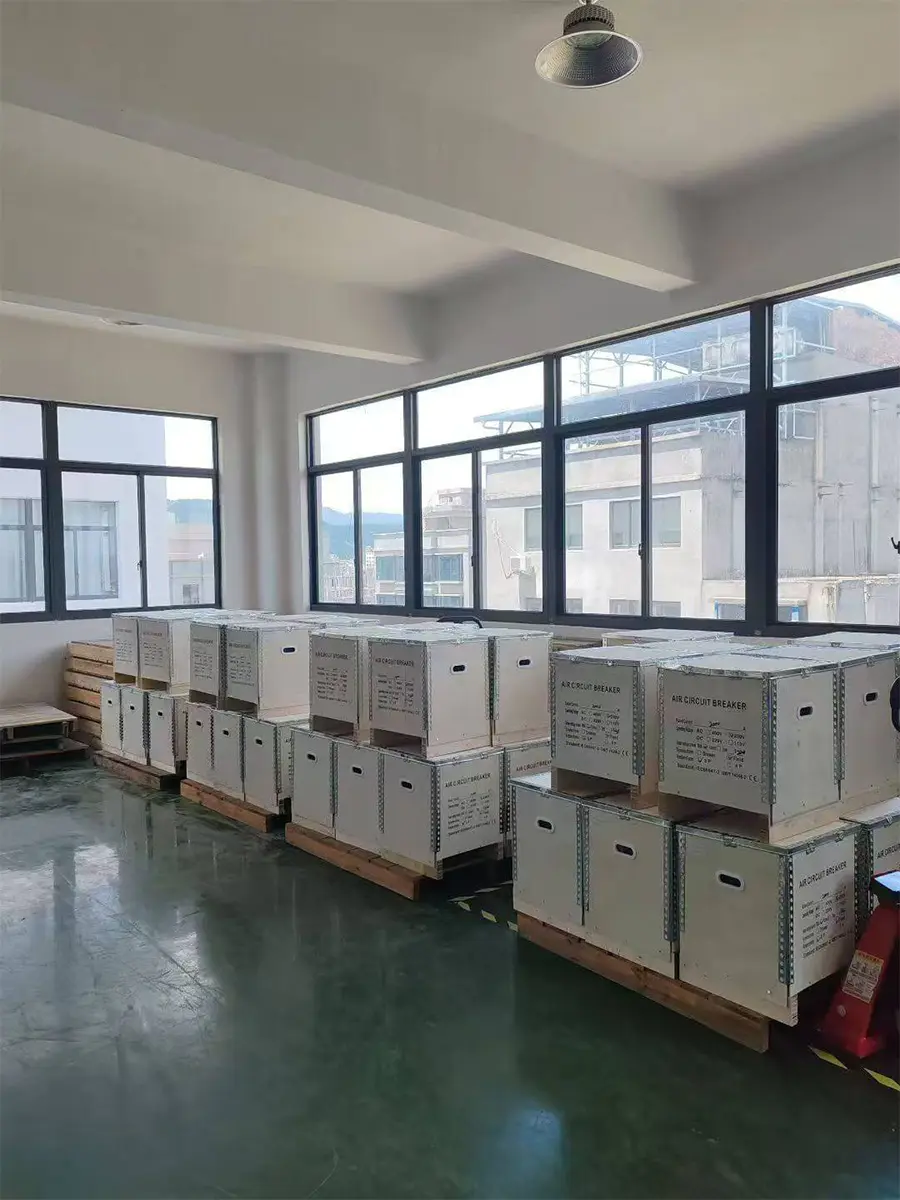

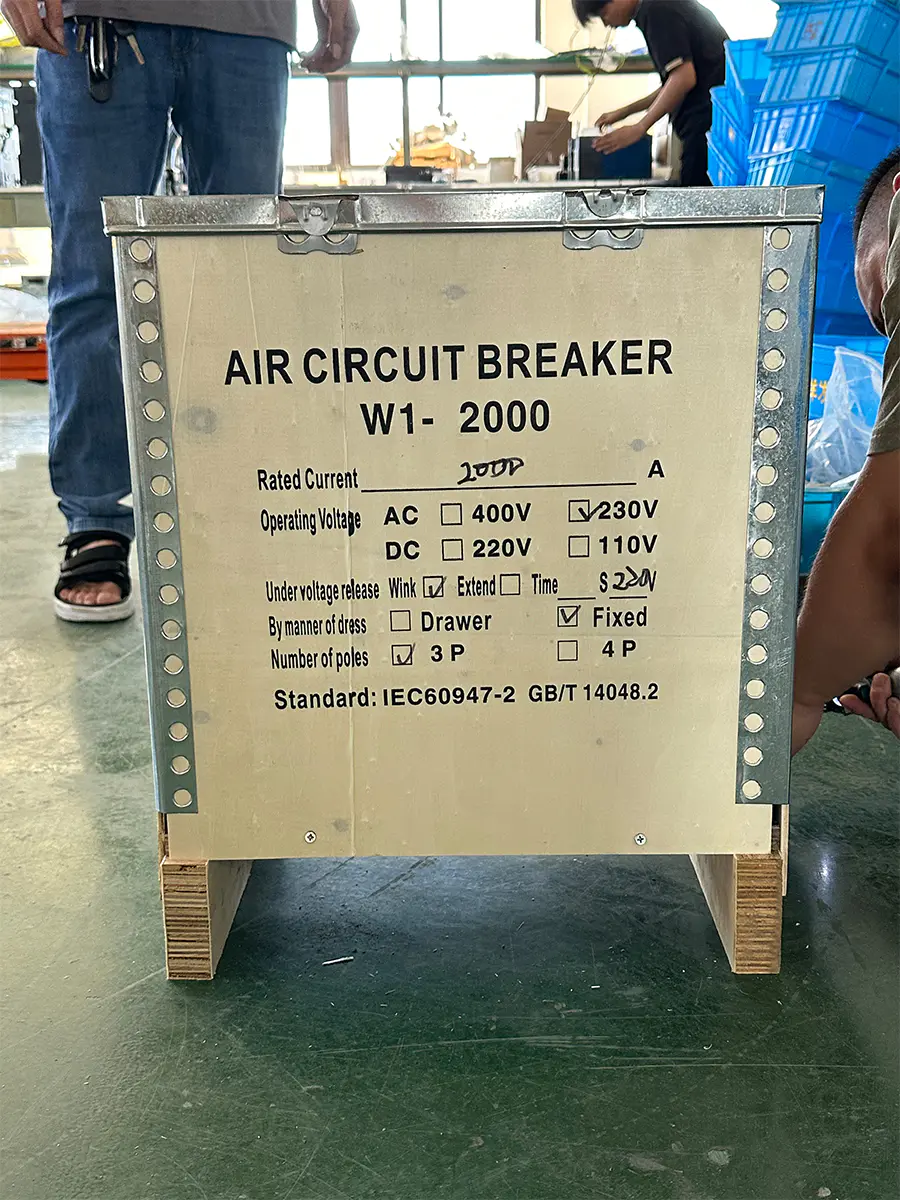

Para garantir a segurança no transporte, nossos produtos elétricos são exportados em caixas de madeira reforçadas. As caixas passam por tratamento térmico e possuem a marca ISPM-15, possibilitando agilidade no desembaraço aduaneiro. O design da base elevada facilita a operação da empilhadeira, enquanto a fixação interna com absorção de choque garante que os produtos cheguem intactos. Todas as caixas externas são claramente etiquetadas e atendem aos padrões logísticos internacionais.
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Application Scenario Footage
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
| Modelo | MTW1-2000 | MTW1-3200 | MTW1-4000 | MTW1-6300 | MTW1-7500 | ||
| Corrente de casca | Inm(A) | 2000 | 3200 | 4000 | 6300 | 7500 | |
| Número de pólos | - | 3P/4P | 3P/4P | 3P/4P | 3P/4P | 3P/4P | |
| Tensão nominal de trabalho | Ué(v) | AC400/690 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | |
| Corrente nominal | Em(A) | 4.00601E 24 | 2.00025E 15 | 3.20036E 11 | 4.0005E11 | 7500 | |
| Tensão nominal de isolamento | Ui(v) | 800 | 1000 | 1000 | 1000 | 1000 | |
| Tensão nominal suportável de impulso | Uimp(kv) | 8 | 12 | 12 | 12 | 12 | |
| Modelo de controlador | - | L, M, H | L, M, H | L, M, H | L, M, H | L, M, H | |
| Frequência operacional | (Hz) | 50 | 50 | 50 | 50 | 50 | |
| Limite nominal de capacidade de interrupção de curto-circuito | Icu kA (o-co) | 400 V | 65 | 100 | 100 | 120 | 120 |
| 690 V | 50 | 65 | 75 | 85 | 85 | ||
| Capacidade nominal de interrupção de curto-circuito em funcionamento | Ics kA (o-co-co) | 400 V | 40 | 65 | 80 | 100 | 100 |
| 690 V | 40 | 50 | 65 | 75 | 75 | ||
| Corrente suportável nominal de curto período | IcwkA(1s) Atraso de tempo 0,4s o-co | 50 | 65 | 65 | 85 | 85 | |
| Perda de energia | (Dentro) W | Corrigido | 40,60,90,140,170 | 170.260.320.420 | 430.440.450 | 1.22513E11 | 1.22513E11 |
| Gaveta | 80.130.205.310 | 400.510.650.760 | 780.790.800 | ||||
| Padrão | - | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | |
| Método de instalação | - | Corrigido Type (3/4) | Corrigido Type (3/4) | Corrigido Type (3/4) | Corrigido Type (3/4) | Corrigido Type (3/4) | |
| Gaveta Type (3/4) | Gaveta Type (3/4) | Gaveta Type (3/4) | Gaveta Type (3/4) | Gaveta Type (3/4) |
