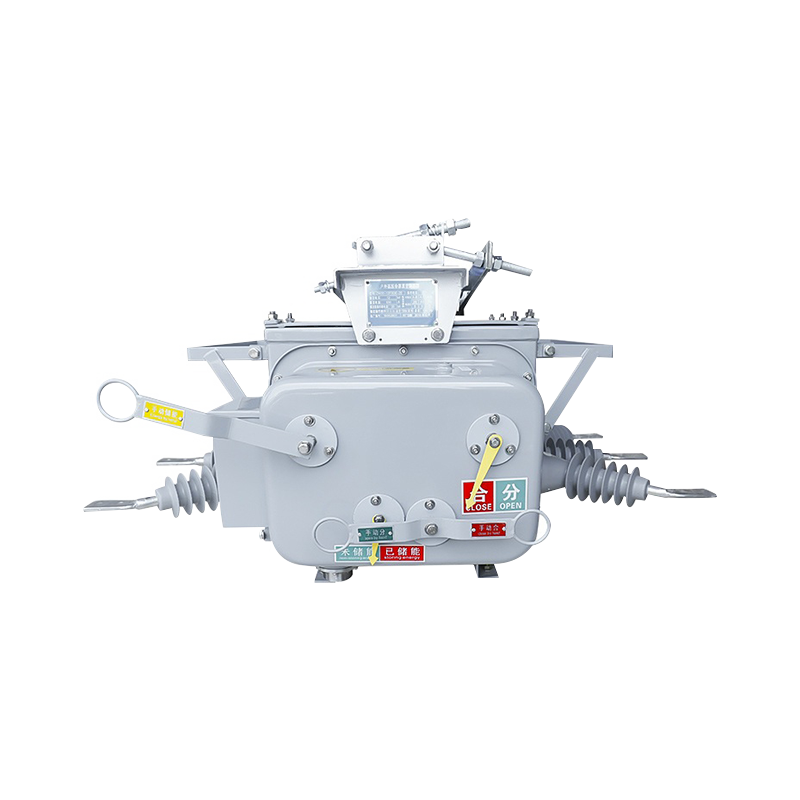

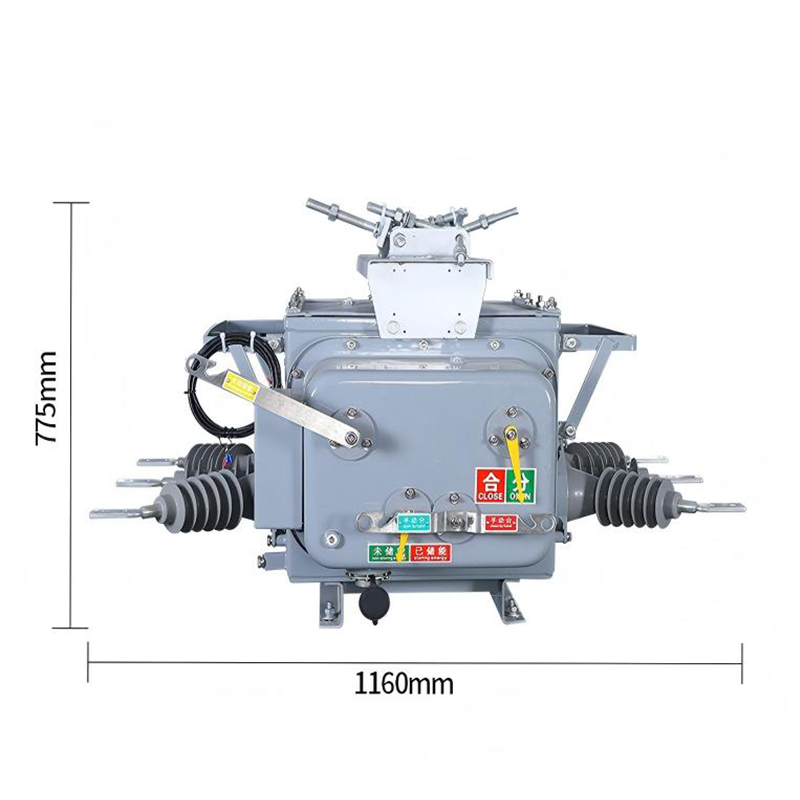

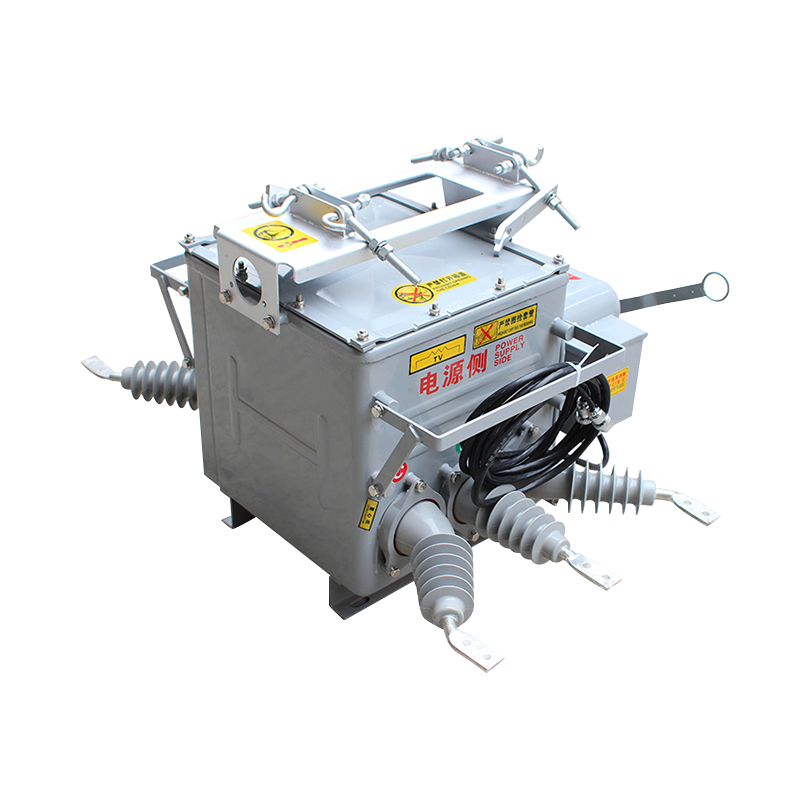

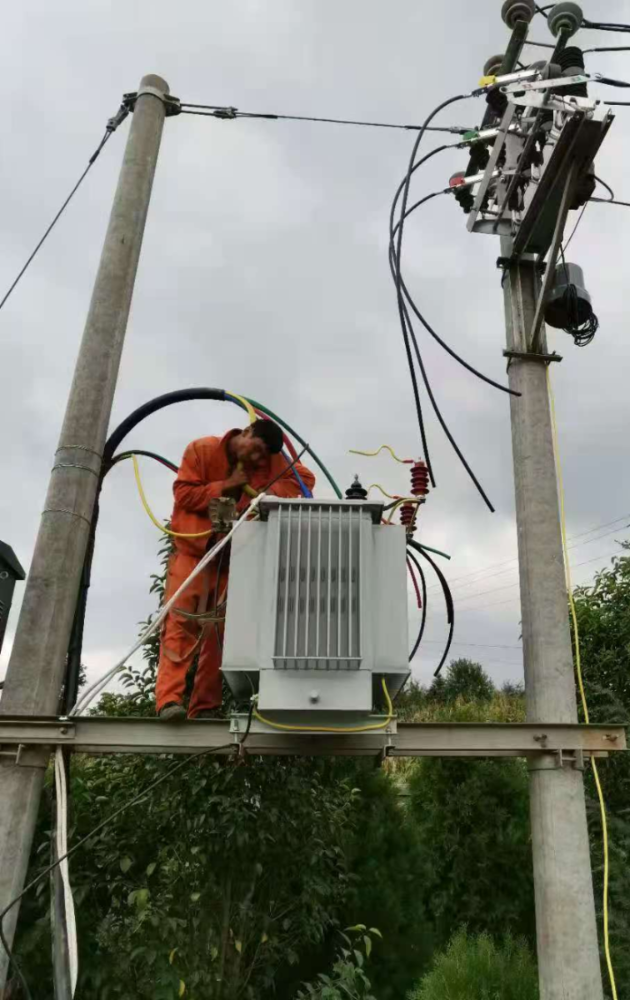

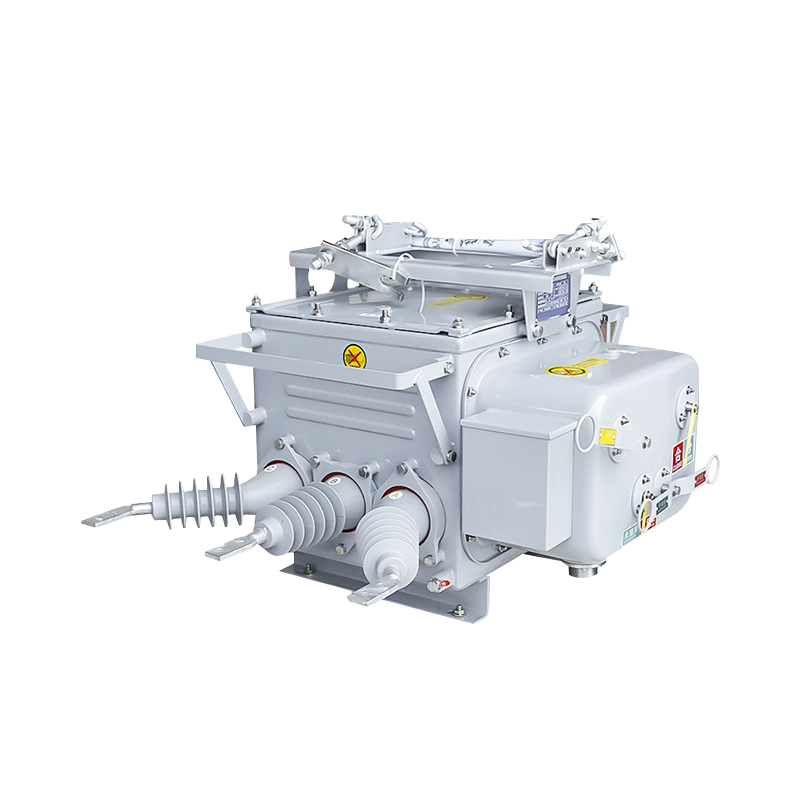

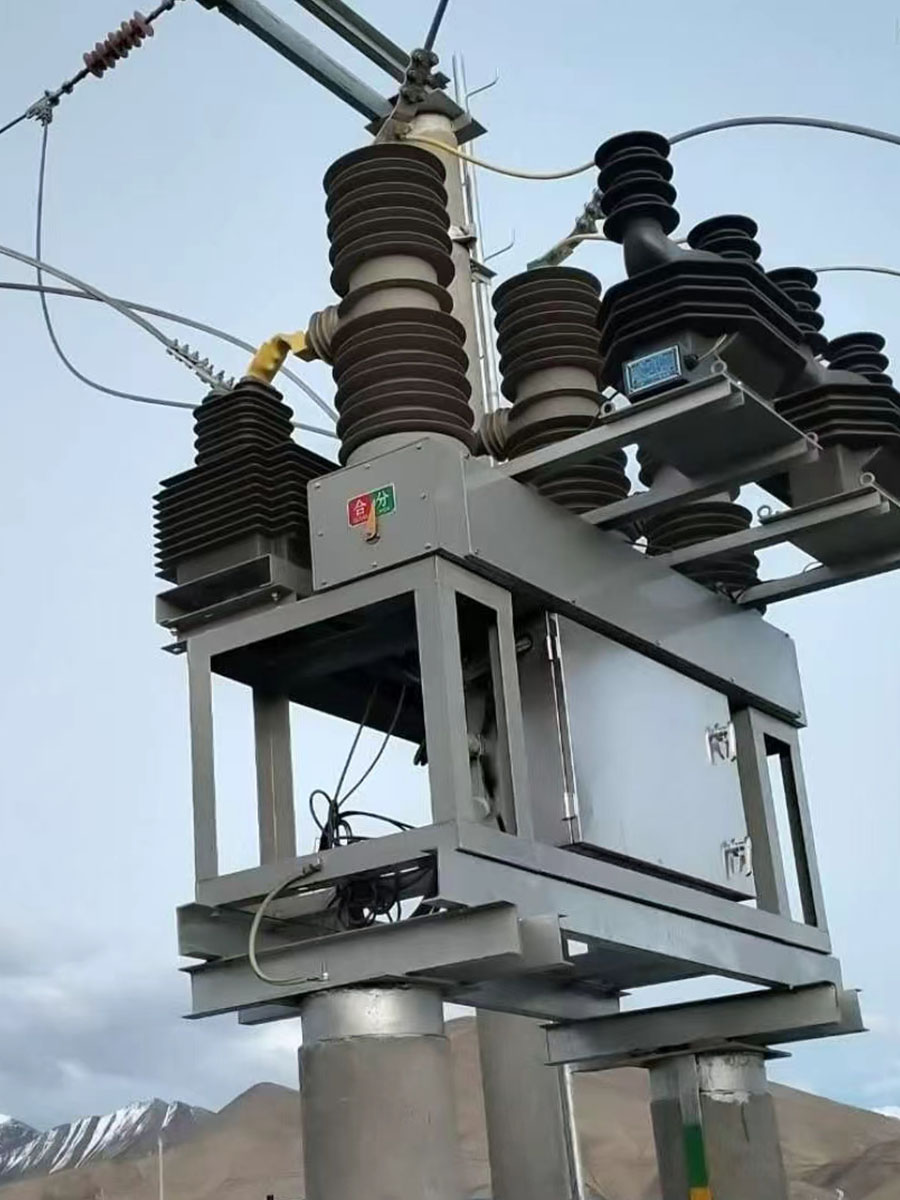

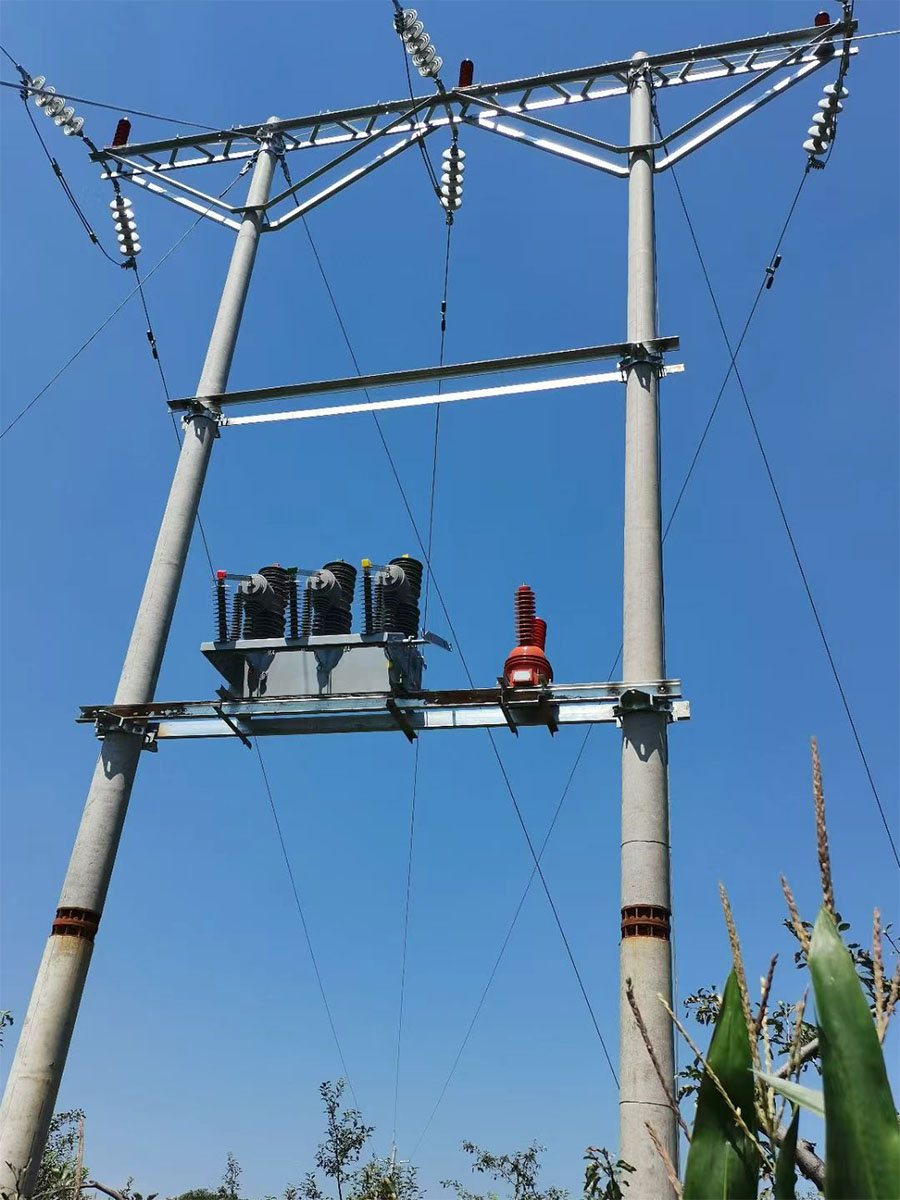

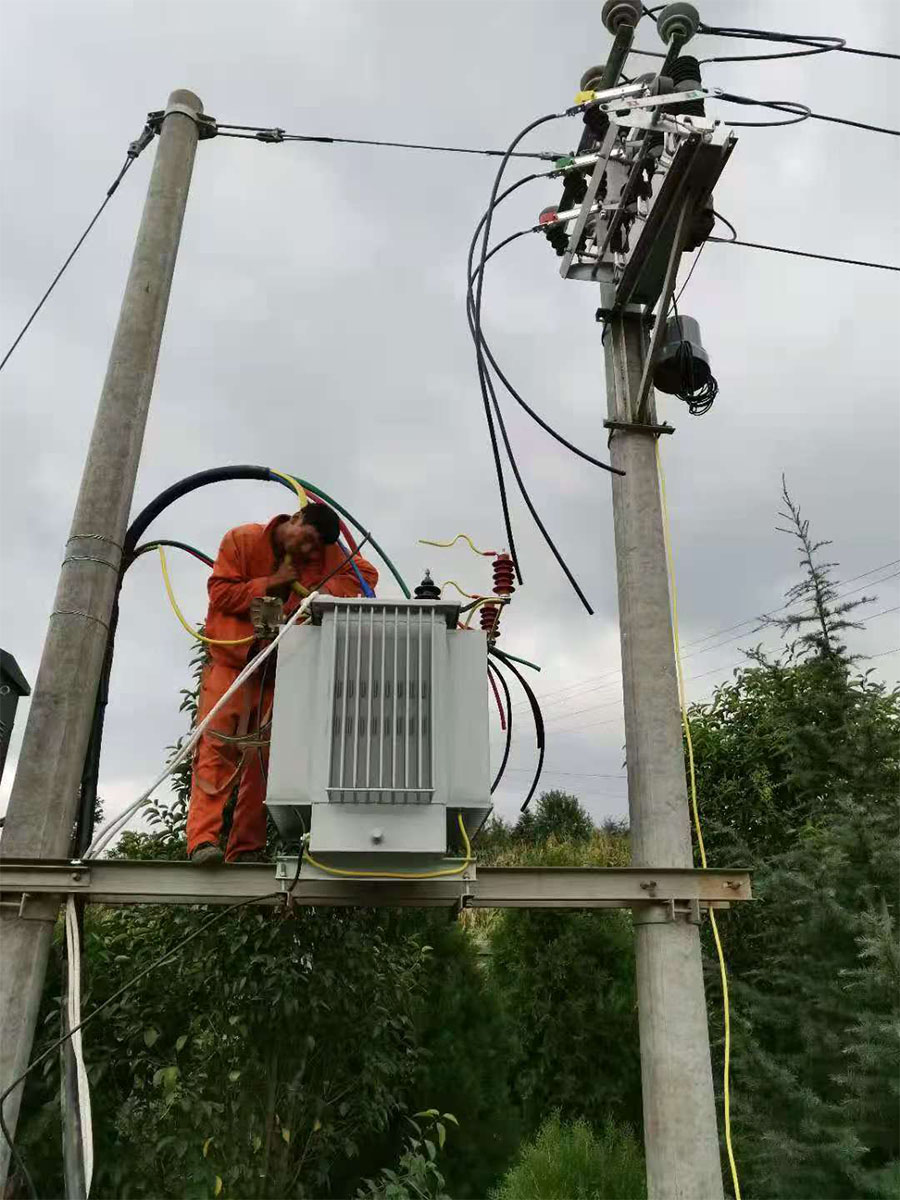

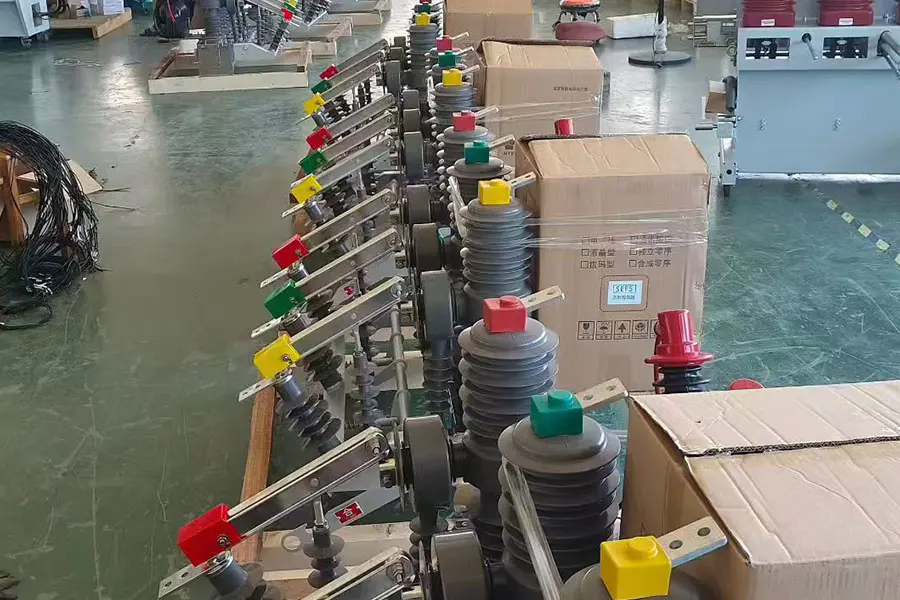

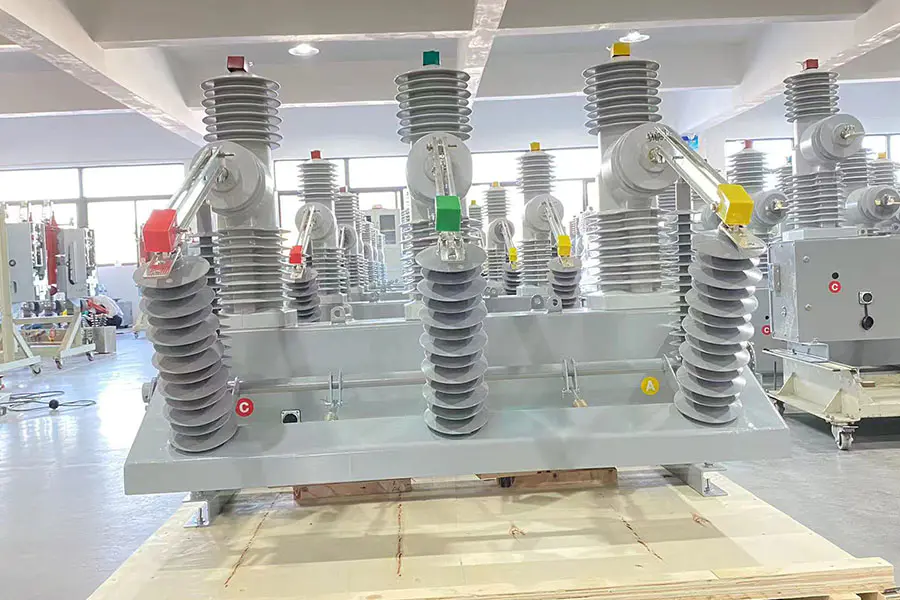

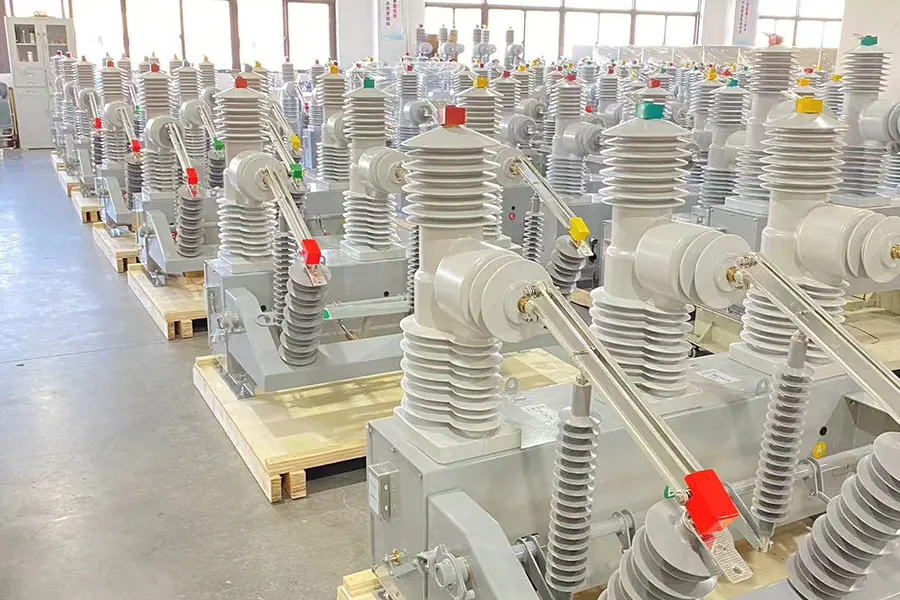

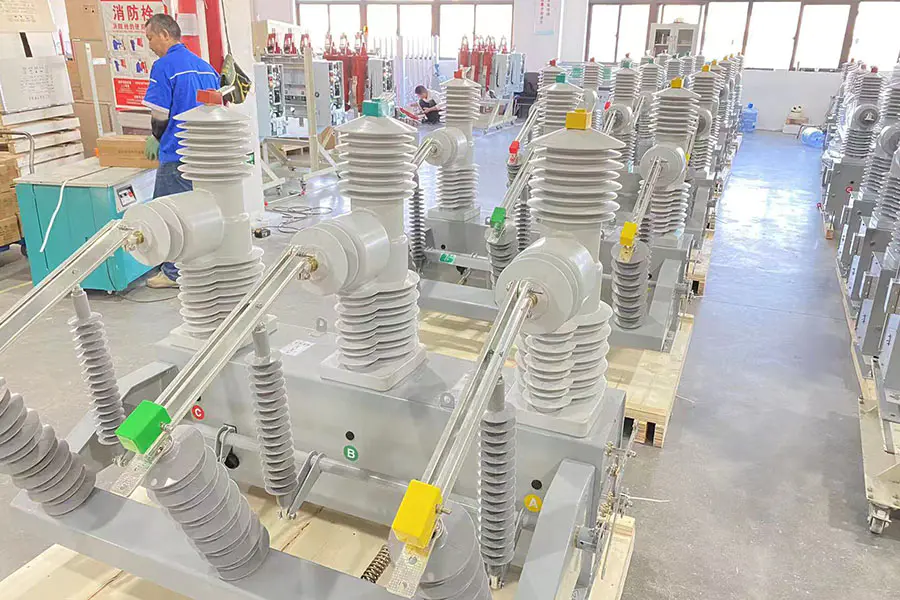

Disjuntor a vácuo externo ZW20 para distribuição de média tensão montada em poste

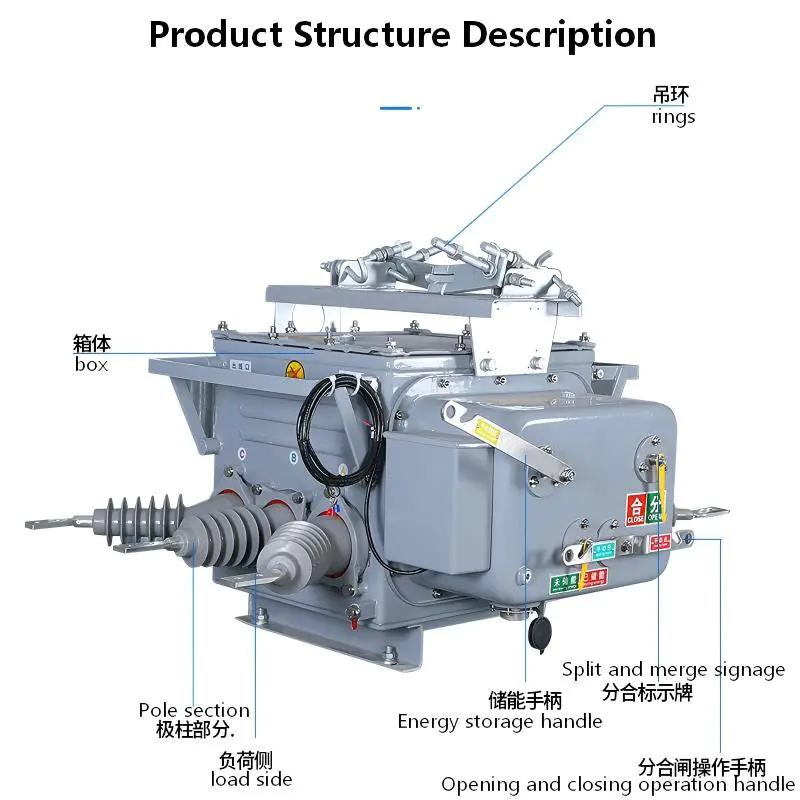

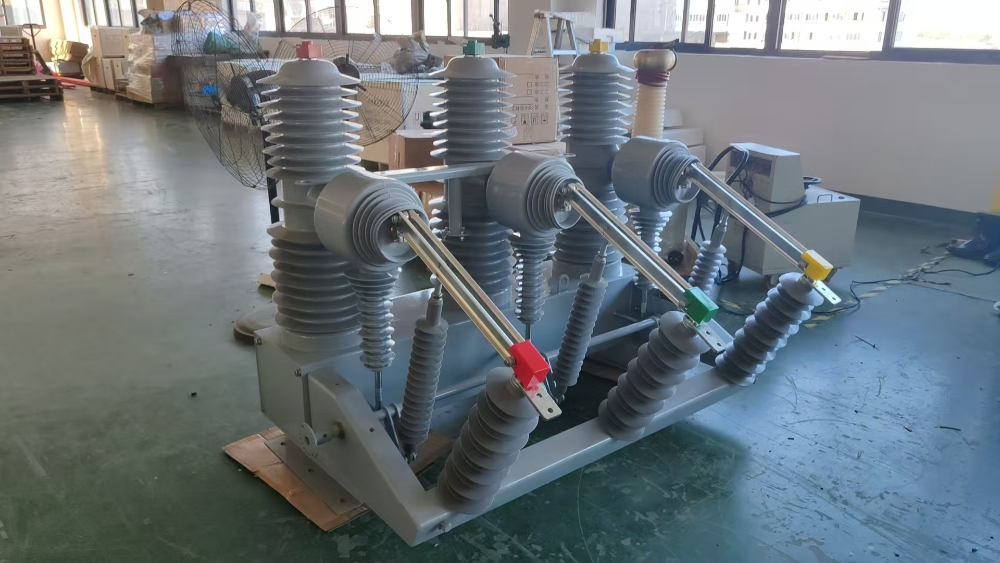

Este disjuntor é um dispositivo integrado de distribuição de energia inteligente para ambientes externos, que é dividido principalmente em três partes:

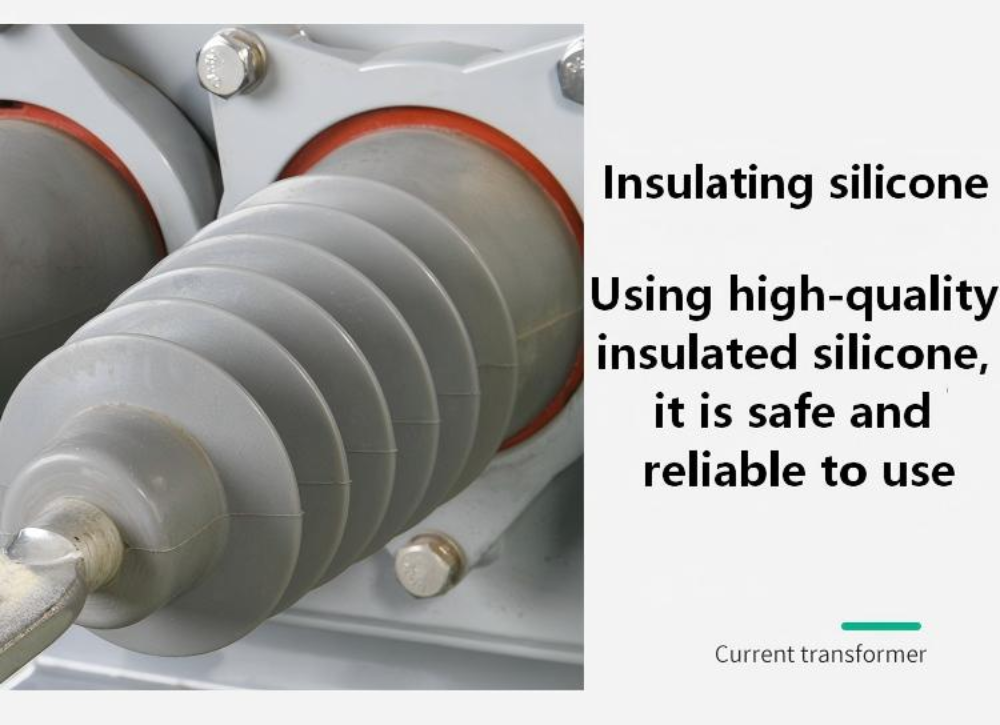

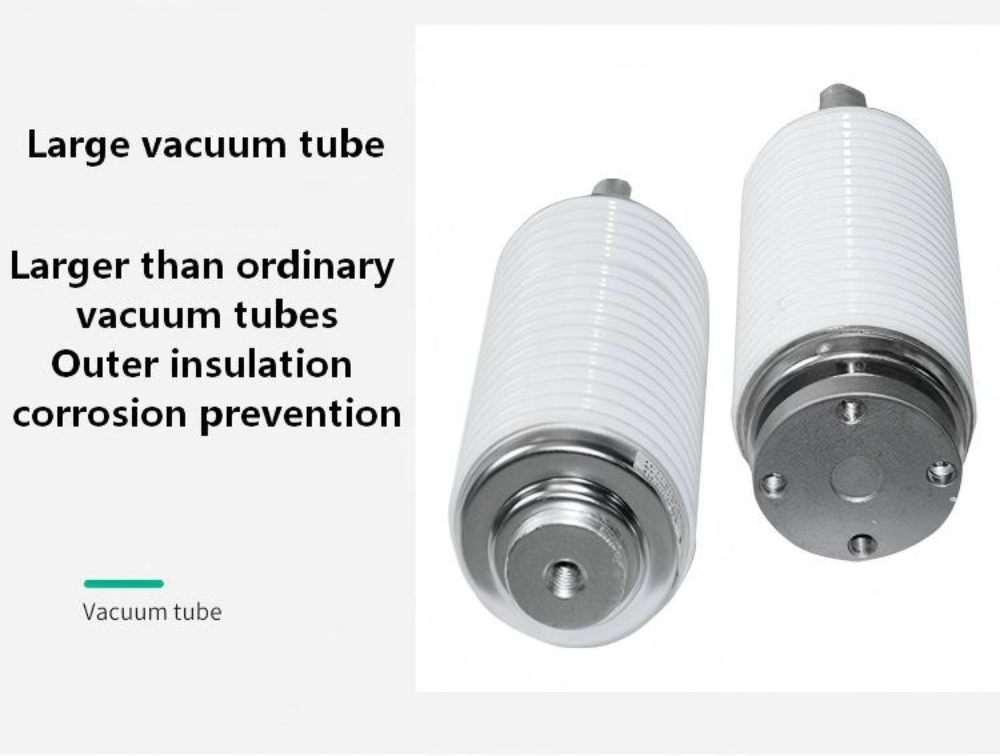

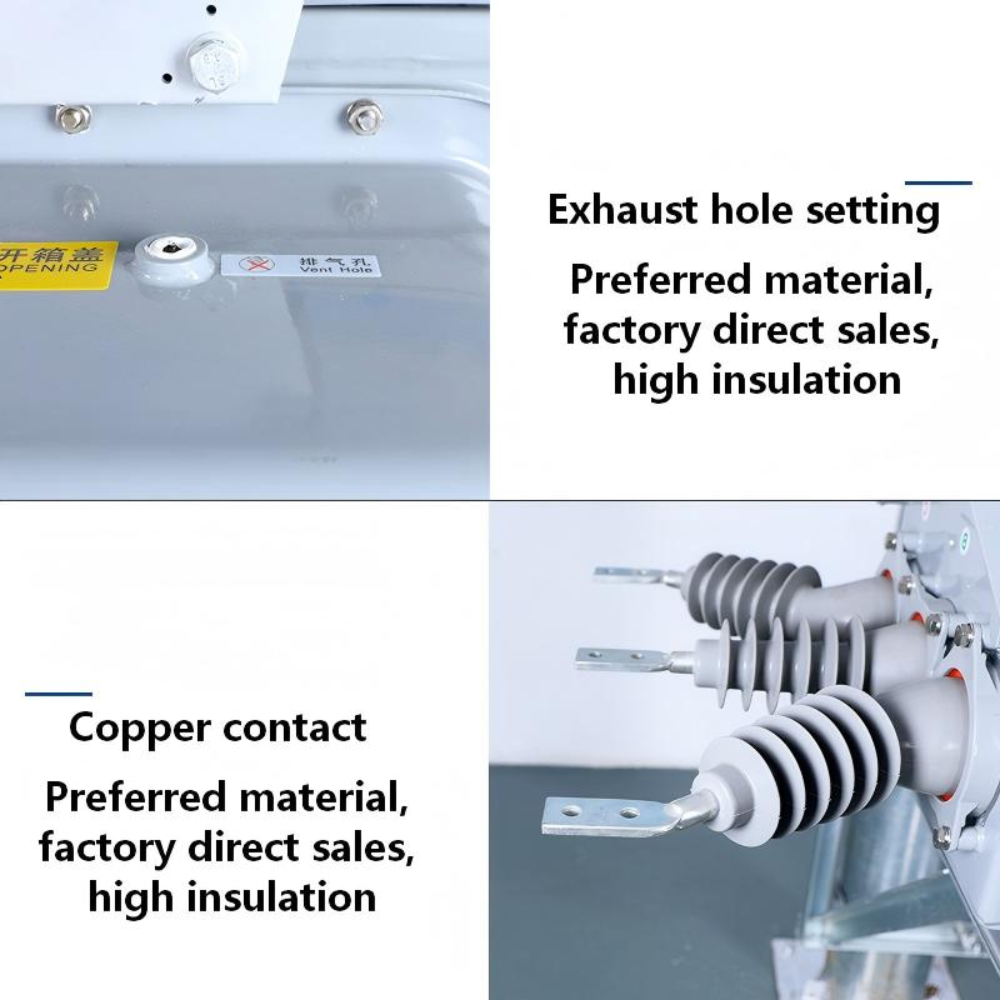

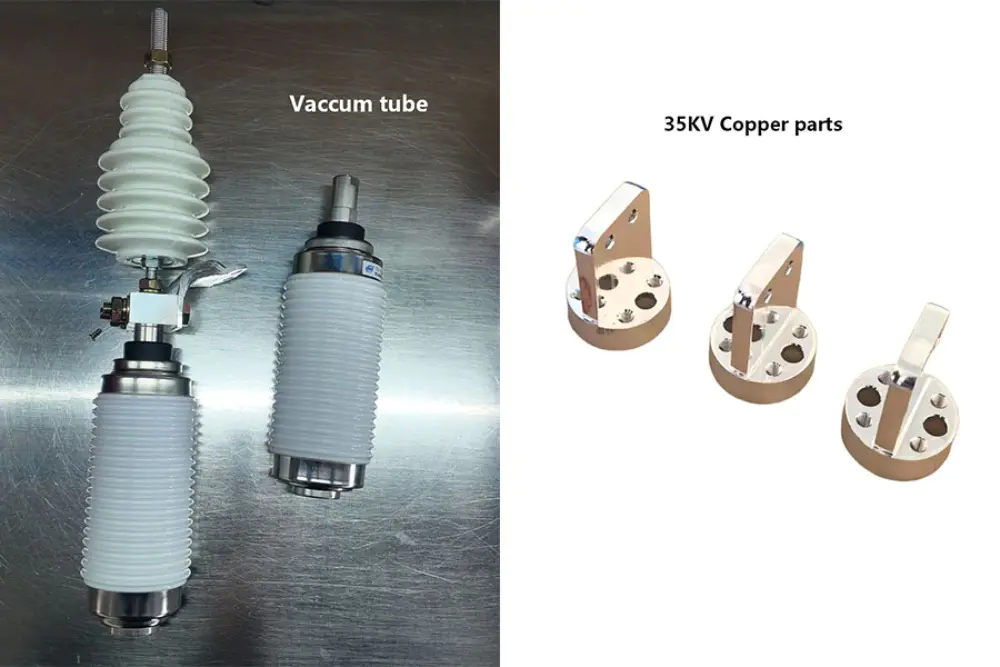

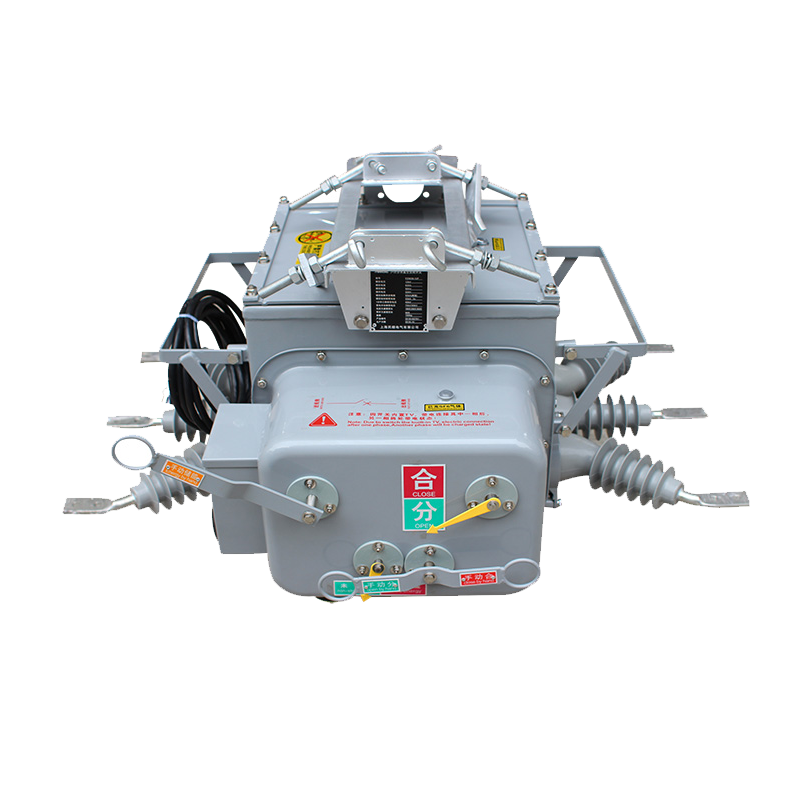

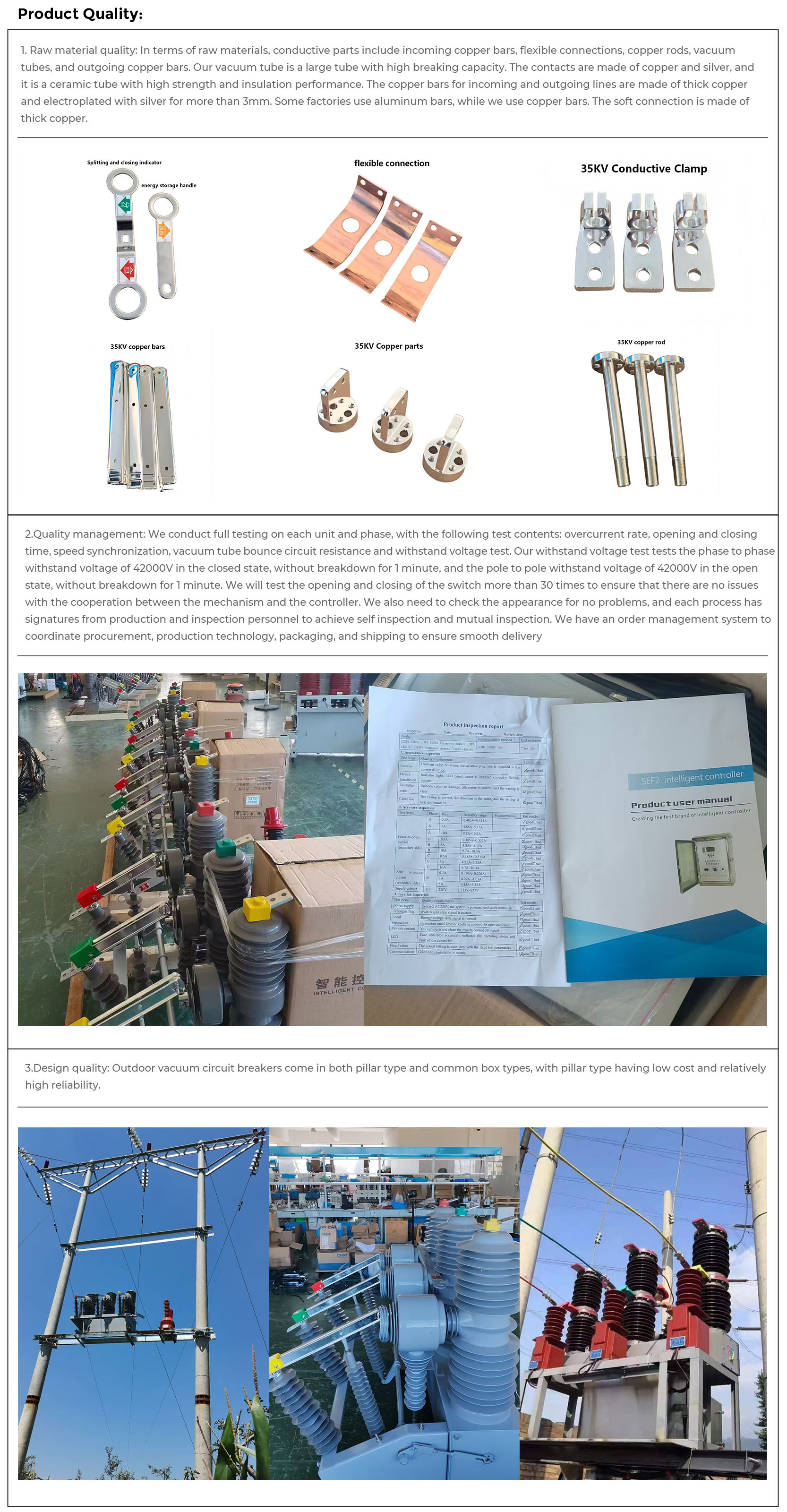

Corpo do disjuntor: Este é o núcleo do equipamento. O circuito condutor é conectado com precisão à câmara de extinção de arco a vácuo através de componentes como pólos condutores de entrada e saída, pinças condutoras, etc., para conseguir ligar/desligar a corrente. Em termos de isolamento e vedação, o design é requintado: a haste condutora é feita de resina epóxi e outros materiais fundidos como um todo para garantir excelente desempenho de isolamento externo; Ao mesmo tempo, o invólucro adota tecnologia de vedação madura e componentes de vedação, como anéis "O" para garantir uma boa estanqueidade geral.

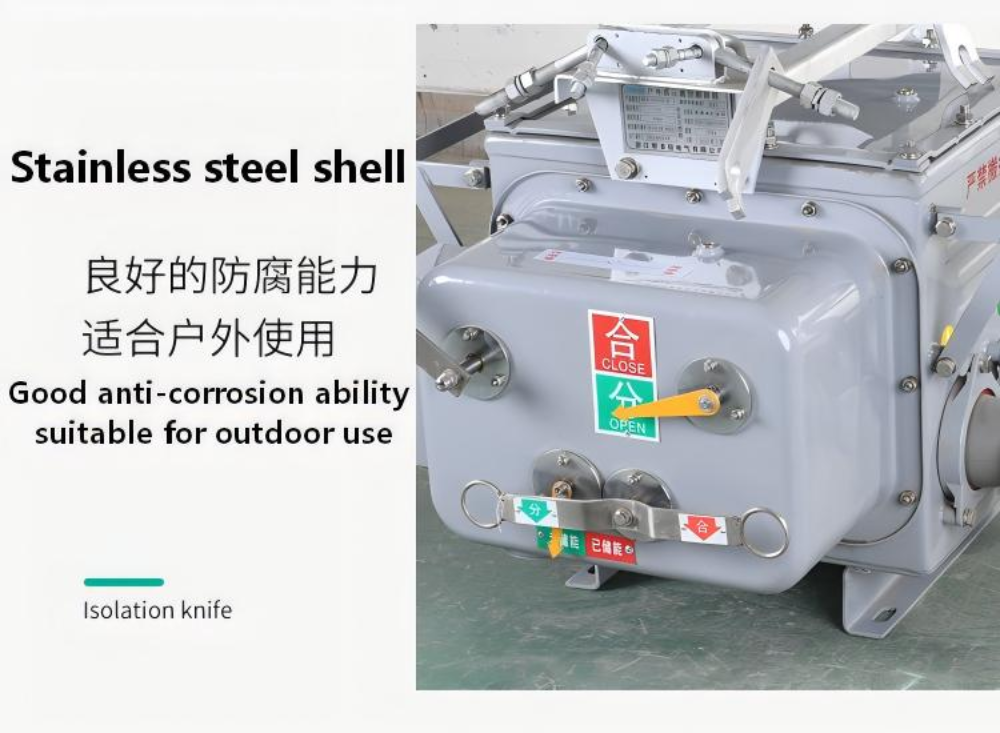

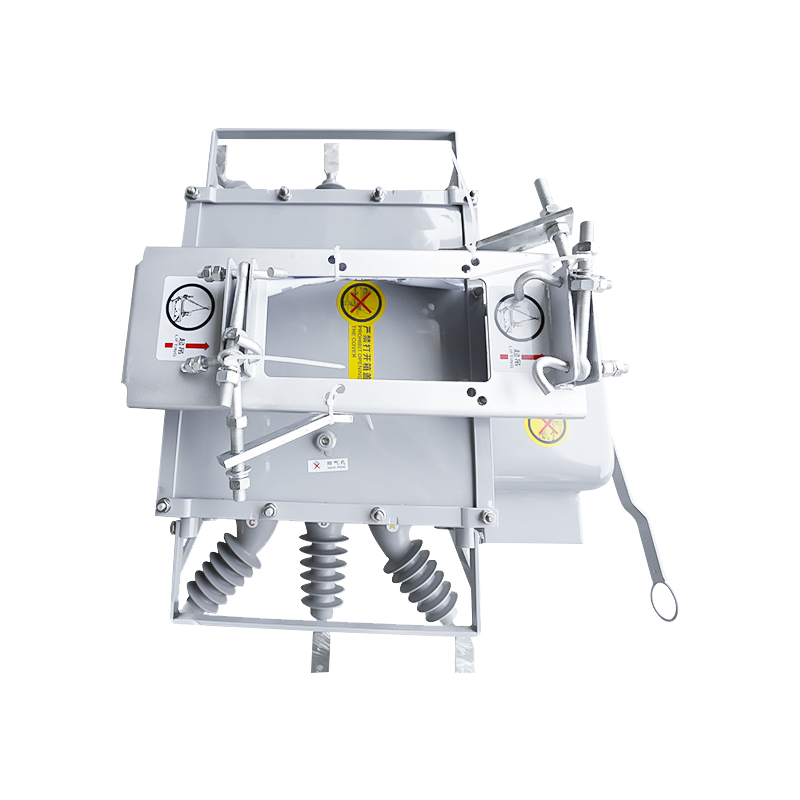

Mecanismo de operação: O mecanismo possui funções abrangentes, suportando armazenamento de energia elétrica e abertura/fechamento, ao mesmo tempo que mantém a função de emergência de operação manual. Ele integra vários componentes, como molas de fechamento, sistemas de armazenamento de energia, dispositivos de liberação, bobinas de abertura e fechamento e chaves auxiliares, e é o “centro de controle” que orienta a operação precisa do disjuntor.

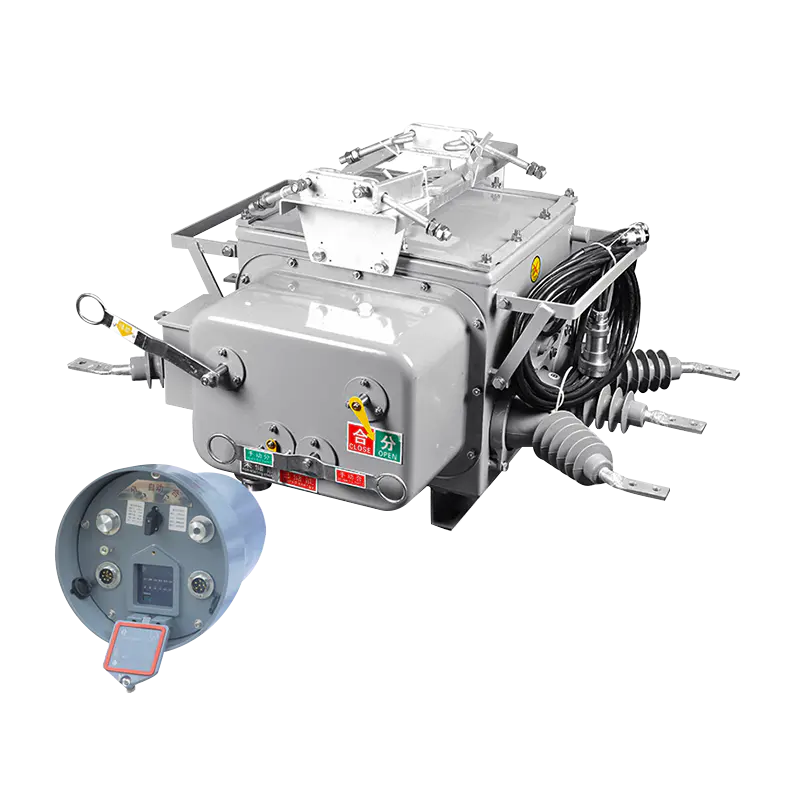

Composição do conjunto completo: Todo o conjunto de disjuntores a vácuo de limite não é um único dispositivo, mas um sistema. É composto principalmente de disjuntor a vácuo ZW20A-12, combinado com controlador inteligente FDR-02 ou CH-40 para julgamento lógico e complementado com transformador de tensão (JDZW-10) para fornecer sinais, formando uma solução completa sem manutenção.

O valor central deste dispositivo reside nas suas capacidades inteligentes e automatizadas de tratamento de falhas, que atingem principalmente três funções principais:

Isolamento automático de curto-circuito fase-fase: Quando ocorre um curto-circuito fase-fase no ramal do usuário, ele pode desarmar rapidamente antes da ação de proteção da subestação de nível superior e manter um estado bloqueado, limitando estritamente a falha ao lado do usuário e evitando que afete a rede elétrica principal e outros usuários.

Remoção automática de falha de aterramento monofásico: Para falhas de aterramento monofásico que ocorrem no lado do usuário, ele também pode tomar a iniciativa de desconectar e remover automaticamente a falha. Este processo é muito rápido, tornando-o quase imperceptível para a subestação de nível superior e outros usuários na mesma linha, melhorando significativamente a confiabilidade da fonte de alimentação e a experiência do usuário.

Localize rapidamente o ponto de falha: após agir, ele pode relatar ativamente informações de falha. O pessoal de manutenção pode usar equipamentos especializados (como computadores portáteis) para ler rapidamente os dados no local, localizar com precisão a causa das falhas e os usuários responsáveis, reduzindo significativamente o tempo de solução de problemas e restauração da fonte de alimentação.
