Sistemas de disjuntores em caixa isolada: como funcionam e como escolher

Um engenheiro que trabalhava em um novo quadro de distribuição de baixa tensão descreveu certa vez o dilema clássico de um alimentador de 1.600 A: um disjuntor em caixa moldada que mal cobria a classificação ou um disjuntor totalmente a ar que parecia um exagero. O disjuntor em caixa isolada (ICCB) fica no meio e resolve exatamente esse problema em milhares de instalações. Em termos práticos, um sistema ICCB é um disjuntor em caixa moldada de alto desempenho em uma caixa totalmente isolada, normalmente equipado com proteção eletrônica de disparo e muitas vezes disposto em um berço extraível. Este artigo explica o que a categoria significa, como ela se compara aos disjuntores em caixa moldada e a ar e o que verificar antes de especificar uma.

O que é um sistema de disjuntor em caixa isolada

Um disjuntor em caixa isolada é, em sua essência, um disjuntor em caixa moldada para serviço pesado. O nome descreve a caixa: todas as peças que transportam corrente ficam dentro de uma caixa isolada moldada em resina termofixa ou poliéster reforçado com vidro. Esta construção mantém a unidade compacta enquanto contém o arco durante a interrupção. A maioria dos ICCBs opera na faixa de 800 A a 5.000 A, com tamanhos de estrutura comuns de 800 A, 1.600 A, 2.000 A, 3.200 A e 4.000 A. Eles compartilham a mecânica de comutação básica de um MCCB, mas acrescentam a margem de desempenho e a capacidade de manutenção que os alimentadores críticos exigem.

Três características separam um ICCB de um MCCB padrão. Primeiro, um mecanismo de energia armazenada em duas etapas proporciona abertura e fechamento consistentes, independentemente da lentidão com que o operador move a alavanca. Em segundo lugar, uma unidade de disparo eletrônico substitui o disparo termomagnético, oferecendo configurações ajustáveis ​​de longa duração, curta duração, instantâneas e de falta à terra. Terceiro, estruturas maiores estão disponíveis com construção extraível, de modo que o disjuntor pode ser retirado para inspeção ou substituição sem desaparafusar os barramentos. Juntos, esses recursos fazem com que um ICCB se comporte mais como um disjuntor aberto, preservando ao mesmo tempo a área de cobertura da caixa moldada.

Por que a parte do sistema é importante

A palavra "sistema" em sistemas de disjuntores com caixa isolada não é acidental. Num quadro eléctrico, o disjuntor nunca funciona sozinho. Ele é emparelhado com uma unidade de disparo, berço extraível, intertravamentos mecânicos, contatos auxiliares, relés de disparo shunt ou de subtensão, sensores de falta à terra e, às vezes, um módulo de comunicação. A unidade de disparo eletrônico é o coração do arranjo. Valores ajustáveis ​​de pickup e atraso de tempo longo e curto tornam a seletividade possível: uma falta em um alimentador a jusante é eliminada antes do disjuntor principal desarmar. Sem coordenação, uma única falha pode obscurecer uma instalação inteira.

Quando uma especificação exige proteção LSIG ou monitoramento remoto, um MCCB termomagnético não pode fornecê-la, mas um disjuntor com uma unidade de disparo controlada por microprocessador pode. Muitos construtores de quadros de distribuição agora usam a classe de caixa moldada como padrão para alimentadores de montagem fixa e reservam posições de extração para redes elétricas e ligações. Um disjuntor de distribuição de energia moderno, como o Disjuntor em caixa moldada MTNSX de 100 A a 1.600 A cobre uma grande parte dessas tarefas de alimentação com um tamanho que cabe em compartimentos compactos.

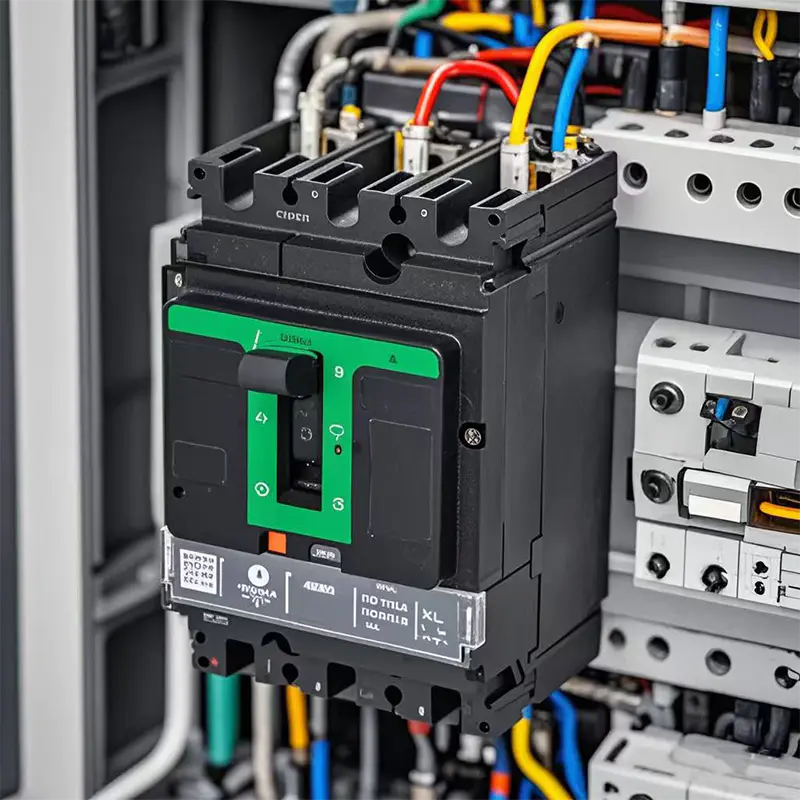

MT-NSX 3/4P 100A-630A AC Disjuntor em caixa moldada para uso industrial e comercial Mingtuo, China atacado MT-NSX 3/4P 100A-630A AC Disjuntor em caixa moldada para fornecedores de distribuição industrial e comercial e MT-N... Ver Produto →

Sistemas ICCB vs. caixa moldada vs. disjuntores a ar

Uma comparação direta esclarece onde cada tecnologia se enquadra na distribuição de baixa tensão.

A tabela deixa claro um ponto: os ICCBs ocupam o espaço entre os disjuntores em caixa moldada de alto desempenho e os disjuntores a ar. Eles fornecem a maior parte da facilidade de manutenção e seletividade de um ACB em um pacote que se integra facilmente em um painel compacto. As compensações aparecem nos extremos. Abaixo de aproximadamente 800 A, um MCCB bem construído é mais econômico. Acima de 3.200 A, ou quando o quadro de distribuição já está dimensionado em torno de compartimentos ACB padrão, um disjuntor aberto torna-se a escolha prática.

Onde os sistemas de disjuntores isolados ganham seu lugar

Os sistemas ICCB raramente são a opção mais barata, mas tornam-se a opção certa quando três condições se sobrepõem: o alimentador precisa de margem real de condução de corrente, o estudo de proteção exige curvas ajustáveis e é esperada manutenção sem desligamento prolongado. As instalações típicas incluem:

• Quadros de distribuição de baixa tensão e centros de controle de motores onde as posições principais ou de ligação precisam de manutenção prolongada.
• Arranha-céus e alimentadores comerciais onde o espaço da sala elétrica é apertado.
• Plantas industriais com processos contínuos, onde a seletividade e a rápida reposição reduzem o tempo de parada.
• Data centers, hospitais e outras instalações críticas com alimentação dupla, transferência automática ou backup de gerador.
• Circuitos de saída e bypass do UPS, onde unidades de disparo eletrônicas coordenam com a proteção do transformador a montante.

Em cada caso, o fator decisivo é a unidade de disparo e a configuração do quadro. Caso um disjuntor termomagnético fixo não consiga fornecer a curva de coordenação, o projeto passa para uma classe de disparo eletrônico. Se o layout do quadro de distribuição também exigir construção extraível, você estará efetivamente especificando um sistema ICCB ou um disjuntor de ar.

O que verificar antes de especificar um sistema ICCB

Uma especificação que se parece com uma simples classificação de corrente pode ocultar vários detalhes de engenharia. Trabalhe com esses pontos antes de se comprometer com uma aula de disjuntor.

1. Classificação contínua e margem de quadro. Selecione um quadro igual ou superior à ampacidade do condutor, com espaço para crescimento futuro.
2. Interrompendo classificações. Verifique as capacidades de interrupção final e de serviço em relação ao nível de falha calculado.
3. Funções da unidade de disparo. Confirme se as configurações de longa duração, curta duração, instantânea e de falta à terra estão disponíveis e são ajustáveis ​​no local.
4. Coordenação de seletividade. Verifique a coordenação com a proteção do transformador a montante e os alimentadores a jusante, incluindo a resistência de curto prazo.
5. Construção extraível ou fixa. Decida se a instalação precisa de substituição do disjuntor sem desenergizar o barramento.
6. Acessórios e comunicações. Inclui liberação de subtensão, disparo de derivação, contatos auxiliares ou comunicação de barramento, se necessário.
7. Condições de serviço. Aplique redução para temperatura ambiente, altitude, umidade ou ambientes corrosivos.
8. Padrões e certificação. Confirme a conformidade com IEC 60947-2, UL 489 ou com o padrão do mercado de destino.

Para aplicações na banda ICCB superior, ou quando o quadro de distribuição é construído em torno de compartimentos de disjuntores a ar, a alternativa natural é um disjuntor a ar extraível. Disjuntor pneumático extraível MT-2000-3200A da Eletricista Mingtuo para distribuição de baixa tensão cobre a faixa de 2.000 A a 3.200 A com a construção extraível e o desempenho de interrupção esperado de um disjuntor principal dessa classe.

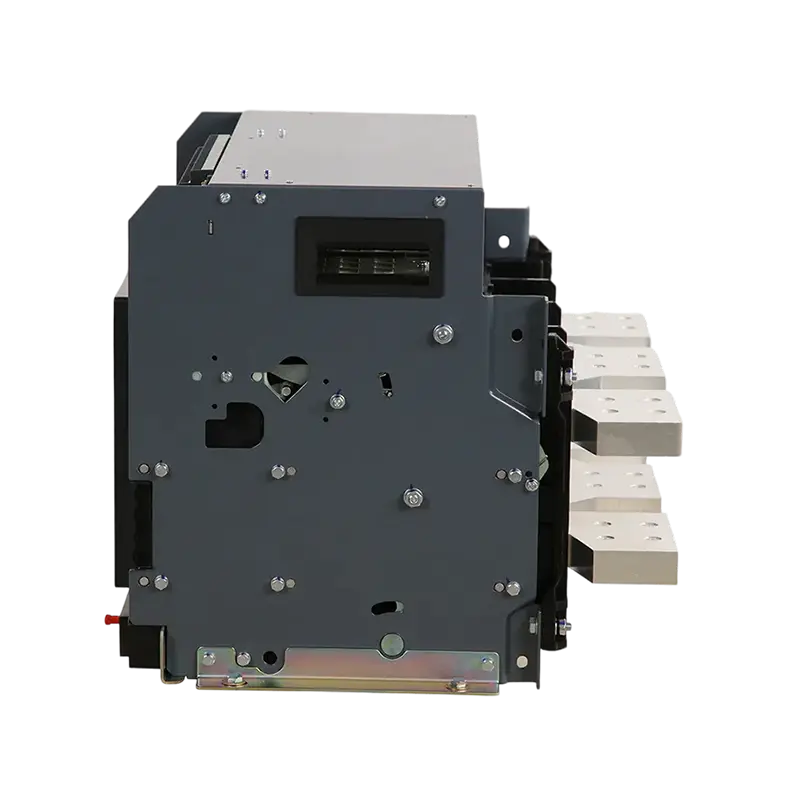

Fornecedores de disjuntores de ar de distribuição de baixa tensão, fábrica Mingtuo é fornecedor de disjuntores a ar de distribuição de baixa tensão 2000–3200A por atacado e fabricante de disjuntores a ar de baixa tensão ... Ver Produto →

Combinando a tecnologia com a aplicação

A melhor aula raramente é a mais cara. Um MCCB de montagem fixa e de alto desempenho lida com muitos alimentadores de maneira econômica. Um sistema ICCB com disparo eletrônico é adequado quando a seletividade e o ajuste são importantes. Um ACB extraível vence quando o quadro de distribuição é grande, a corrente excede aproximadamente 3.200 A ou a estratégia de manutenção favorece a retirada total. Cada etapa na classe acrescenta custos e espaço ocupado, portanto, o nível de falha, a coordenação e as necessidades de serviço devem orientar a decisão.

A gama de produtos disponíveis de um único fabricante pode simplificar essa decisão. No lado da caixa moldada, a série MTNSX cobre distribuição de energia de 100 A a 1.600 A para aplicações de alimentadores de montagem fixa. Do lado aéreo, o NT/NW avançado disjuntor de ar classificado de 1.600 A a 6.300 A atende posições principais e de amarração fixas e extraíveis, estendendo-se além dos limites práticos dos quadros ICCB.

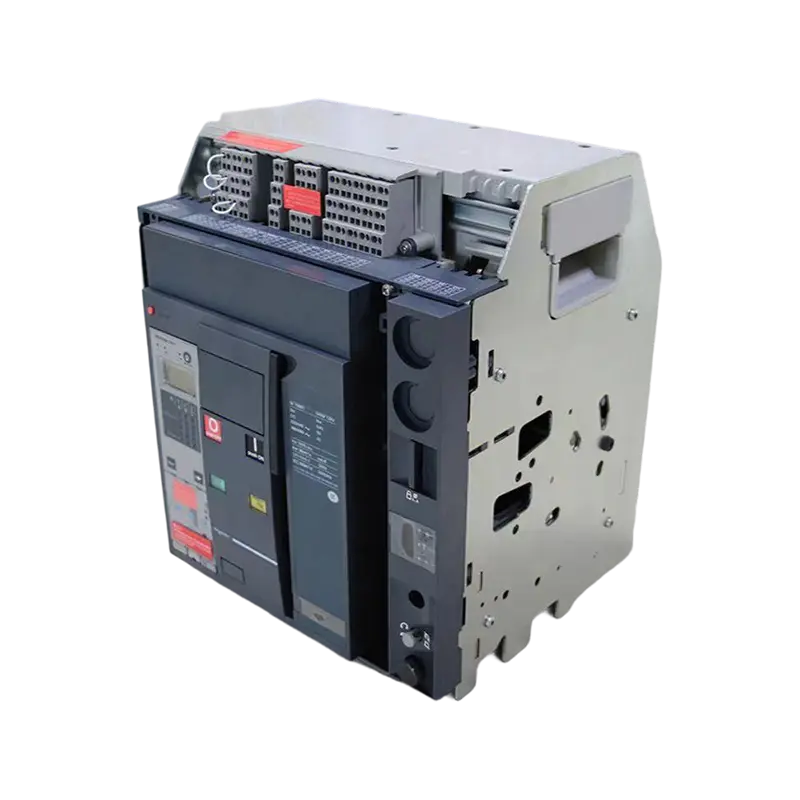

Disjuntor pneumático avançado 1600A–6300A para instalações fixas e extraíveis Sup Mingtuo, China Disjuntor de ar avançado por atacado 1600A–6300A para instalações fixas e extraíveis Fornecedores e Circuito de ar avançado ... Ver Produto →

Compreender os sistemas de disjuntores isolados é importante porque a categoria se situa exatamente onde muitos projetos reais precisam de proteção: alto o suficiente em desempenho para fornecer seletividade e facilidade de manutenção, compacto o suficiente para caber em salas elétricas reais e bem documentado o suficiente para ser especificado com confiança. Comece com cálculos de falhas e um estudo de seletividade, e a classe ICCB muitas vezes acaba não sendo um compromisso nem um luxo, mas sim a opção certa. Nosso guia de seleção de disjuntores de baixa e média tensão percorre toda a gama, desde MCCB a ACB e quebra-vácuo. Para requisitos específicos de painéis de distribuição, a equipe de engenharia da Mingtuo Electric pode revisar tamanhos de quadros, unidades de disparo e arranjos extraíveis em relação ao seu perfil de carga.
