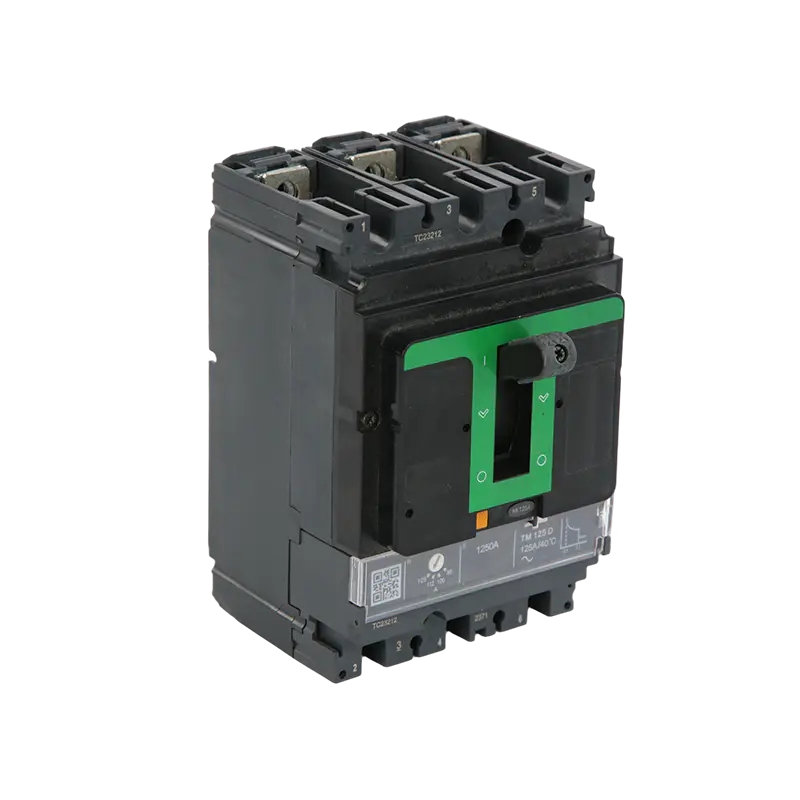

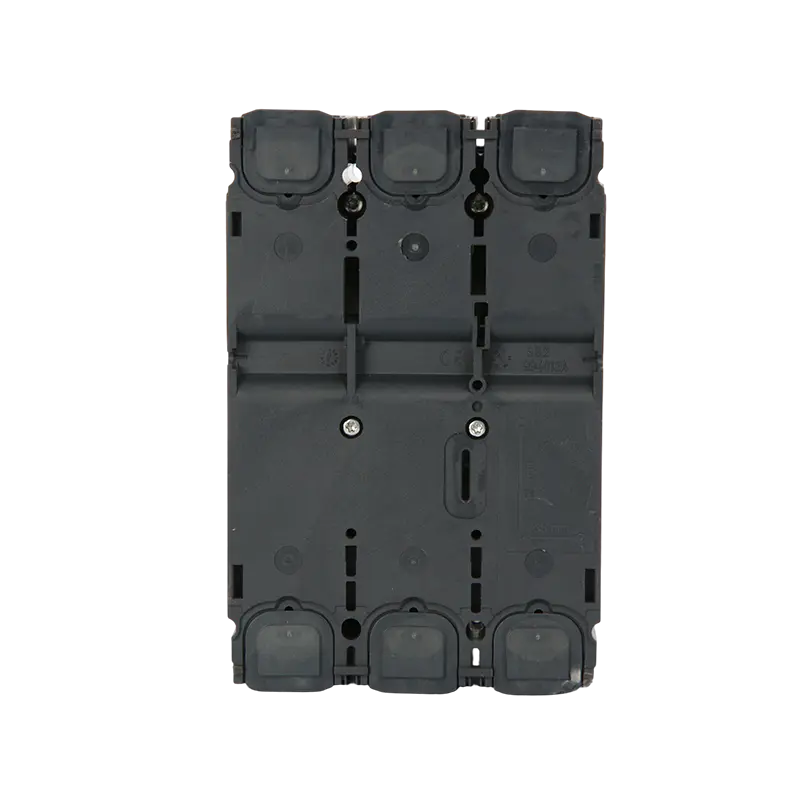

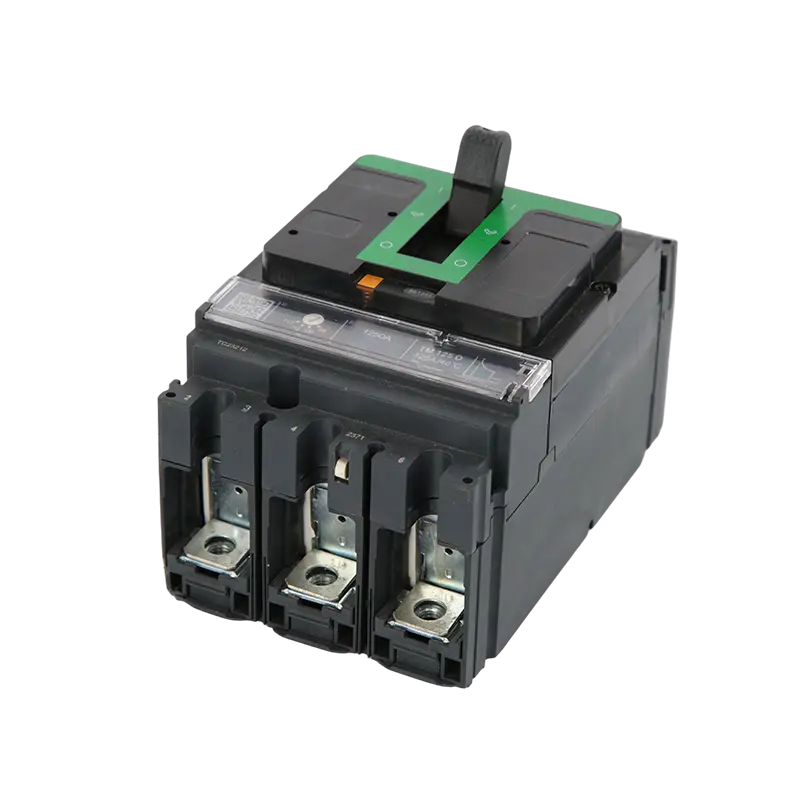

Name: MT-NSX 3/4P 100A-630A AC Disjuntor em caixa moldada para distribuição industrial e comercial
Rating: 5 (99 reviews)

MT-NSX 3/4P 100A-630A AC Disjuntor em caixa moldada para distribuição industrial e comercial

Descrição:

Os disjuntores em caixa moldada (MCCBs) da série MT-NSX fornecem proteção confiável e versátil para sistemas elétricos de baixa tensão, amplamente adotados em plantas industriais, edifícios comerciais e projetos de infraestrutura crítica. Projetados para segurança e eficiência, esses rompedores oferecem desempenho consistente sob condições operacionais exigentes.

Aplicações:

O MT-NSX MCCB é um componente essencial para proteção de circuitos elétricos e equipamentos conectados. Suas configurações de disparo ajustáveis e capacidade robusta de interrupção o tornam adequado para coordenação seletiva em redes elétricas complexas. As aplicações típicas incluem:

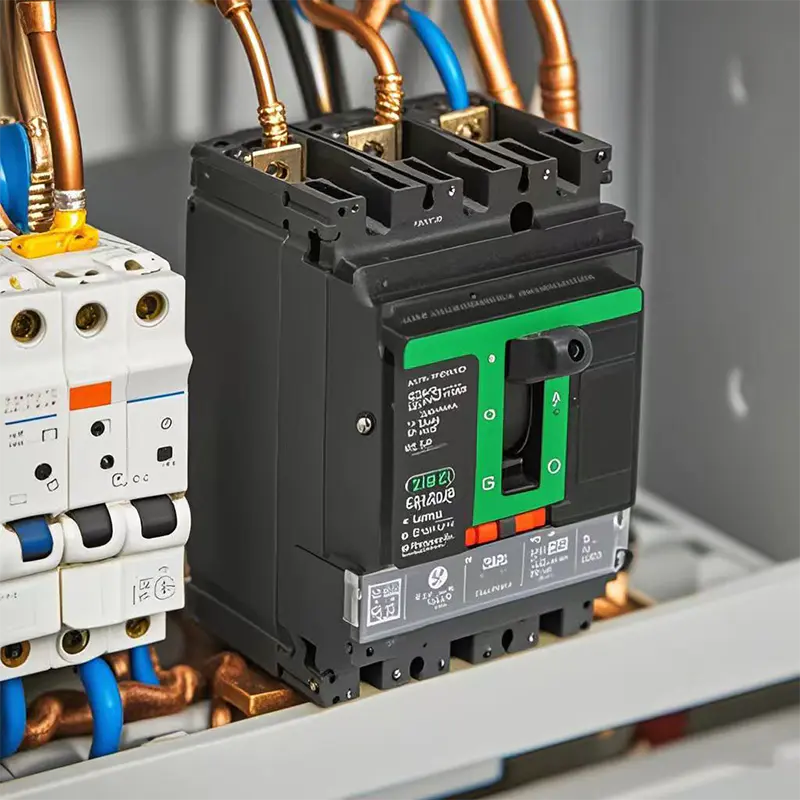

Principais quadros e painéis de distribuição de energia

Centros de controle de motores e painéis de partida

Proteção de gerador e energia reserva

Sistemas de alimentação de máquinas industriais

Circuitos elétricos de edifícios comerciais e de escritórios

Sistemas de energia renovável, incluindo instalações solares e eólicas

MX UVR Used For 100-630A
Same style and quality MCCB
Composition And Installation

Proteção contra sobrecarga

Use componentes térmicos (tiras bimetálicas) ou dispositivos de liberação eletrônica para monitorar a corrente.

Quando a corrente ultrapassa o valor definido e dura um determinado período de tempo, o elemento térmico dobra devido ao calor (ou a unidade eletrônica envia um sinal), acionando o mecanismo mecânico para desconectar o circuito e evitar o superaquecimento do circuito.

Proteção contra curto-circuito

Implementado através de liberação eletromagnética (bobina e núcleo de ferro).

Quando ocorre um curto-circuito, a alta corrente instantânea gera um forte campo magnético, que faz com que a armadura colida com o mecanismo de liberação e se desconecte rapidamente em milissegundos, suprimindo a corrente de falha.

MCCB
NSX Motor Operate
MX UVR Used For 100-630A
Same style and quality MCCB
Composition And Installation

MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Para garantir a segurança no transporte, nossos produtos elétricos são exportados em caixas de madeira reforçadas. As caixas passam por tratamento térmico e possuem a marca ISPM-15, possibilitando agilidade no desembaraço aduaneiro. O design da base elevada facilita a operação da empilhadeira, enquanto a fixação interna com absorção de choque garante que os produtos cheguem intactos. Todas as caixas externas são claramente etiquetadas e atendem aos padrões logísticos internacionais.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Item nº.		NSX100-250	NSX400-630
Número de pólos		3P, 4P
Controle	Manuais	com alternânciacom manopla rotativa direta ou estendida
Conexões	Corrigido	conexões frontais
Corrigido	Plug-in	conexões frontais/rear connections
Características elétricas (conforme IEC60947 e EN60947-2)
Corrente nominal	Em(A)	16,25,32,40,50,63,80,100,125,160,200,250	400.500.630
Tensão nominal de isolamento	Ui(V)	800
Tensão nominal suportável de impulso	Uimp(kV)	8
Tensão operacional nominal	Ue(V)	CA 50/60Hz,690
Categoria de utilização		A
Quebrando níveis de capacidade		F、N、H
Capacidade de interrupção (kA rms) CA 50/60 Hz 380/415 V	UTI	36, 50, 70
Capacidade de interrupção de serviço (kA rms) CA 50/60 Hz 380/415 V	CIs	36, 50, 70
Desempenho operacional	Mecânico	20000	10000
	Elétrica	10000	5000
Proteção		DTM, micrológico
Auxiliares de indicação e controle
Interruptor auxiliar
Bobina de derivação MX		■
Bobina de subtensão MN		■

Modelo		MTEZC-100	MTEZC-125	MTEZC-250	MTEZC-400	MTEZC-630
Corrente de casca	Inm(A)	100A	125A	250A	400A	630A
Tensão nominal de trabalho	Ué(v)	AC415/550 V
Tensão Isolante Nominal	Ui(v)	690 V
Tensão nominal suportável de impulso	Uimp(kv)	6kV
Número de pólos		2P/3P/4P	3P	2P/3P/4P	3P/4P	3P/4P
Limite nominal de capacidade de interrupção de curto-circuito Icu (kA) o-co	415 V	30-100 / 7,5-100	10-100	36-85/18-85	36-70	36-70
	550V	10-20 / 2,5-20	5-20	25/10/25/5	36-50	36-50
Capacidade nominal de interrupção de curto-circuito Ics (kA)	110-400V	50%UTI / 25-50%UTI	50%UTI	50%UTI / 50%ICU	100%(220-415V)	100%(220-415V)
	415-550V	25%UTI / 25-50%UTI	50%UTI	50%UTI / 50%ICU	50%(440V)	50%(440V)
Durabilidade	Mecânico	13000	13000	10000	10000	10000
Durabilidade	Elétrica	4000	4000	5000	4000	3000
