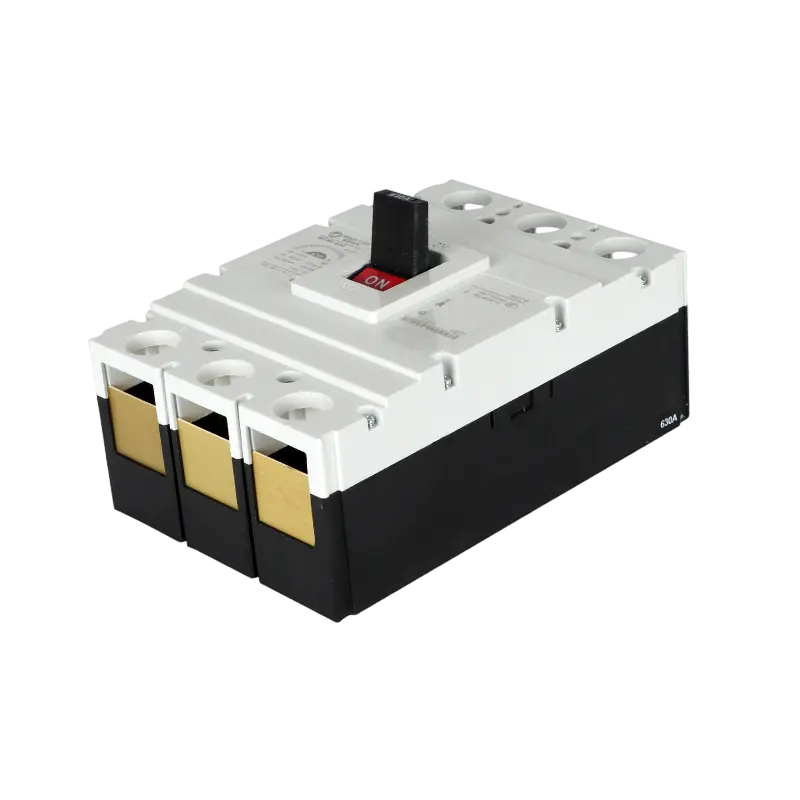

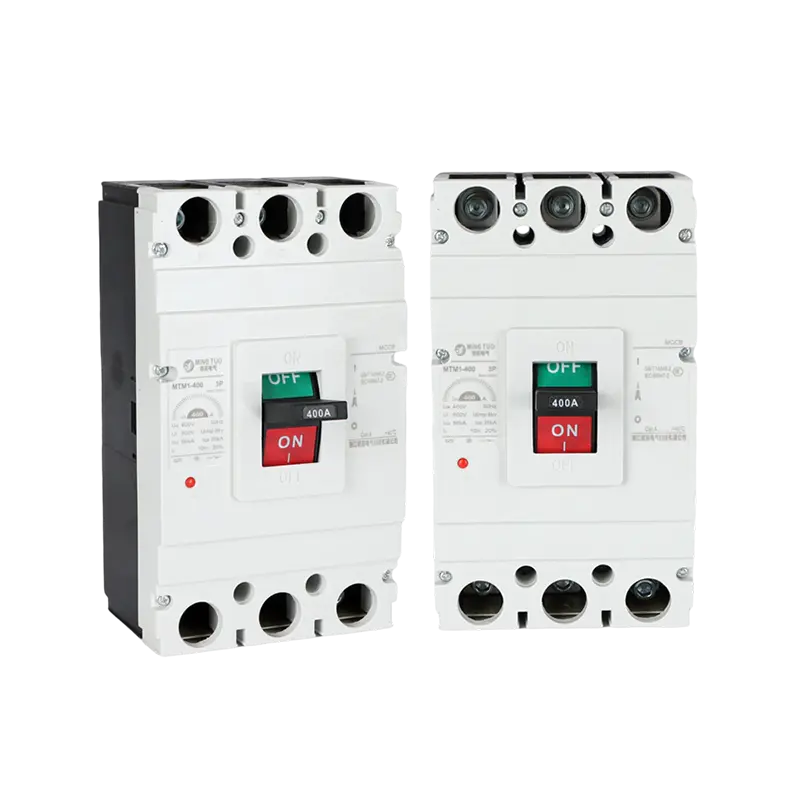

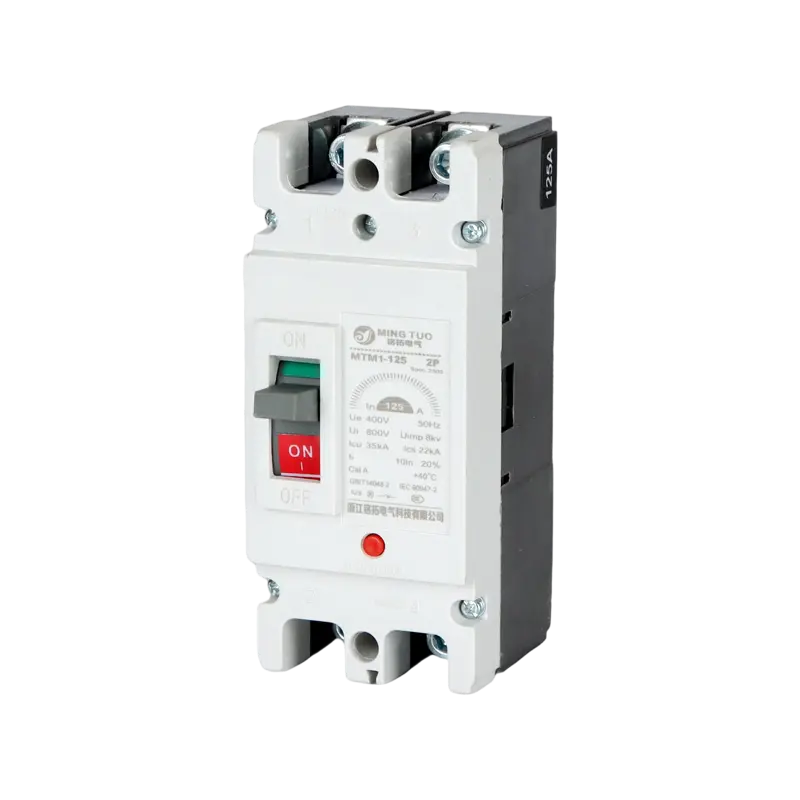

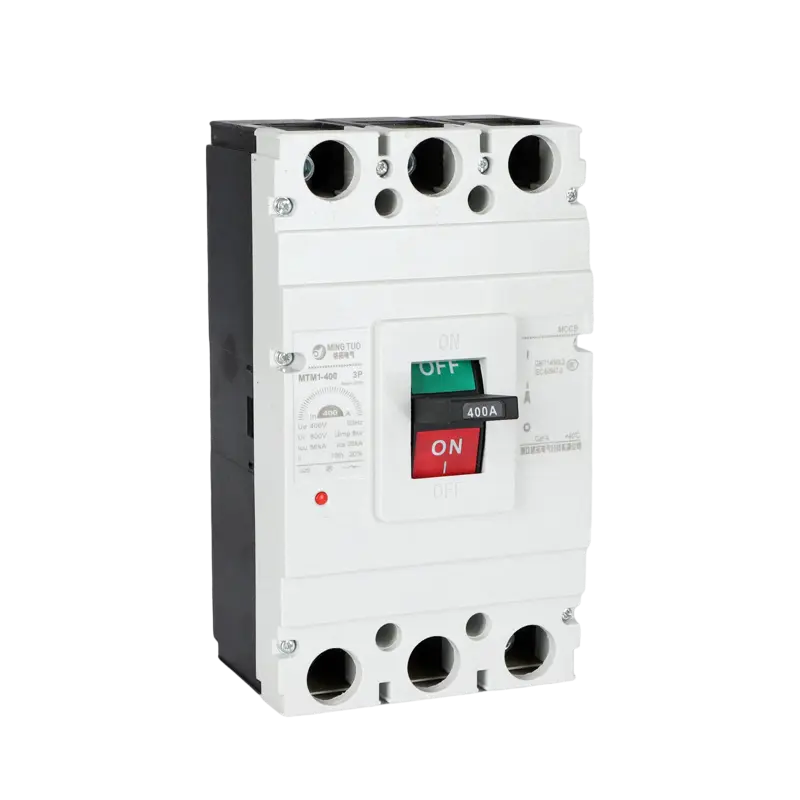

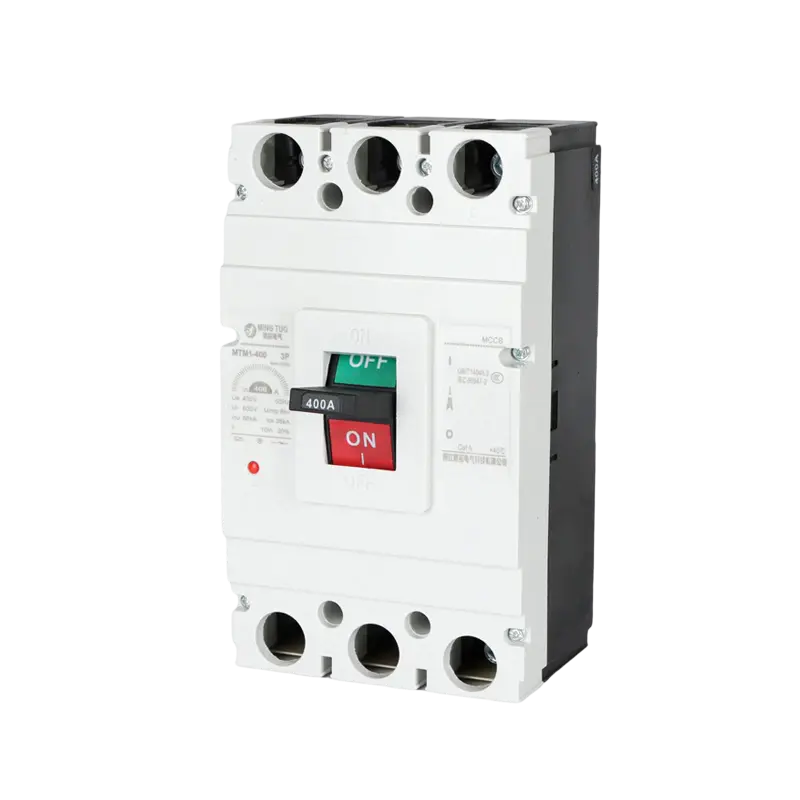

Name: Disjuntor em caixa moldada AC MT-M1 3/4P, 63A–1600A, proteção elétrica confiável
Rating: 5 (99 reviews)

Disjuntor em caixa moldada AC MT-M1 3/4P, 63A–1600A, proteção elétrica confiável

Descrição:

O disjuntor em caixa moldada (MCCB) da série MT-M1 foi projetado para fornecer proteção e controle confiáveis em sistemas de distribuição de energia CA 50 Hz, com tensões operacionais nominais de até 400 V e correntes variando de 63 A a 1600 A. Projetado para proteger circuitos e equipamentos conectados, o MT-M1 interrompe com eficiência sobrecargas, curtos-circuitos e condições de subtensão, ao mesmo tempo que gerencia partidas ocasionais do motor sem comprometer a integridade do sistema.

Compacto mas robusto, este MCCB apresenta uma capacidade de interrupção superior e formação mínima de arco, garantindo confiabilidade operacional a longo prazo. Seu design modular permite montagem vertical e horizontal, proporcionando instalação flexível em painéis elétricos apertados ou centros de controle de motores. Totalmente certificado conforme IEC 60947-2 e GB14048.2, o MT-M1 atende aos padrões internacionais de qualidade e segurança.

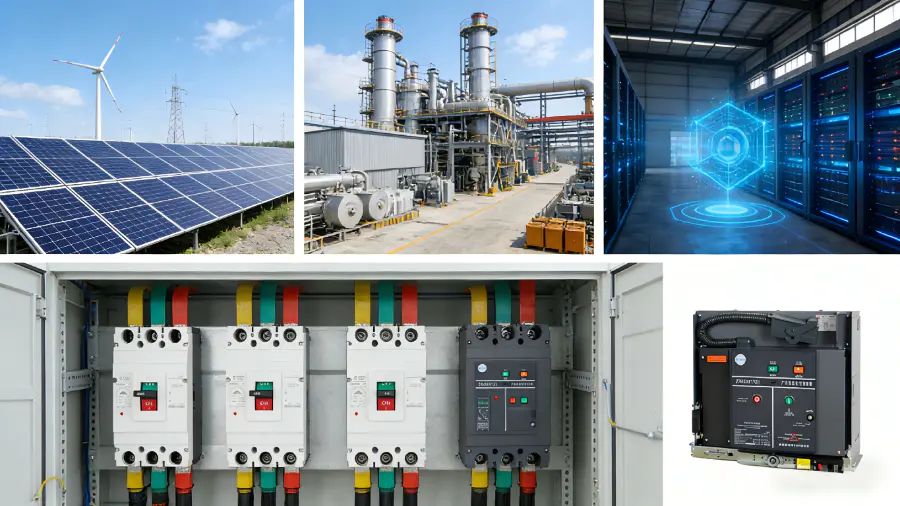

Aplicações:

O MCCB MT-M1 fornece proteção confiável em diversos sistemas elétricos, incluindo:

Painéis de distribuição de energia principal e secundário

Centros de controle de motores e painéis de partida

Circuitos de proteção do gerador

Máquinas industriais e de fabricação

Instalações elétricas comerciais e residenciais

Sistemas de integração de energia solar e eólica

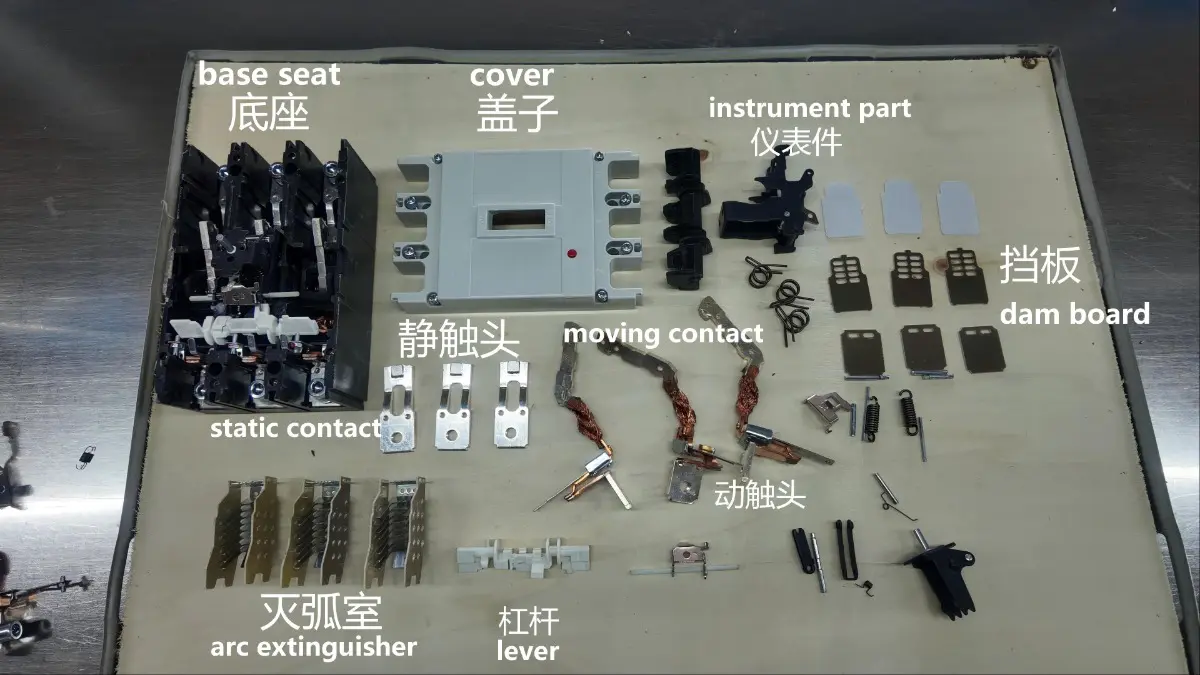

Princípio de funcionamento: O princípio de funcionamento do MCCB da série MT-M1 é monitorar a corrente do circuito e, em caso de sobrecarga, curto-circuito ou falha à terra, determinar e acionar automaticamente o mecanismo para interromper rapidamente o circuito. Também extingue o arco com segurança através de um sistema de extinção de arco, eliminando assim a falha de forma confiável e protegendo o circuito e o equipamento.

MCCB

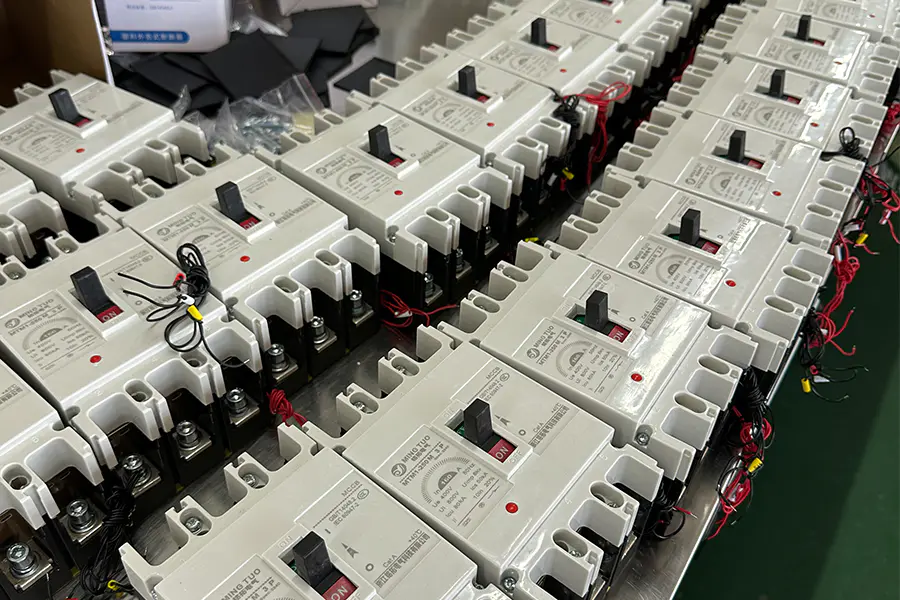

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

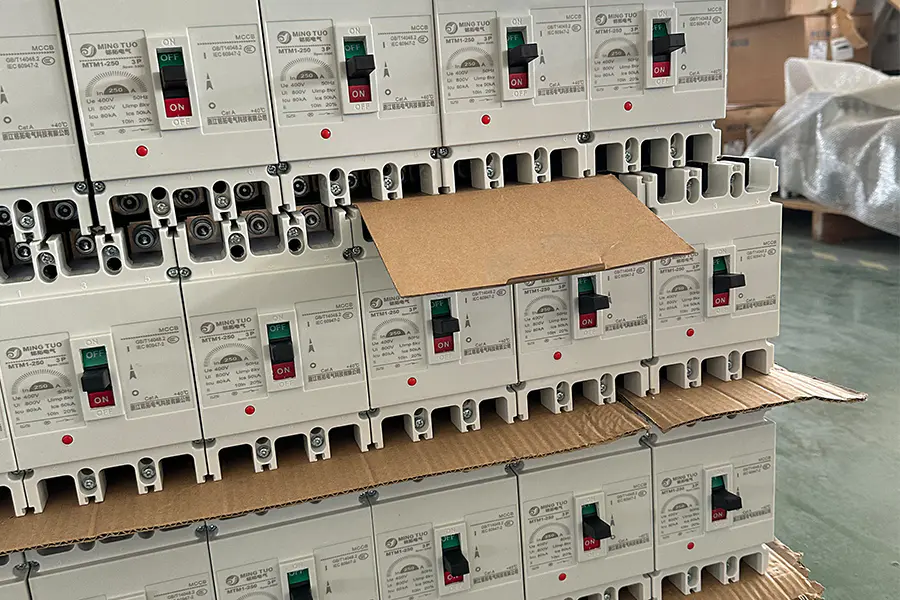

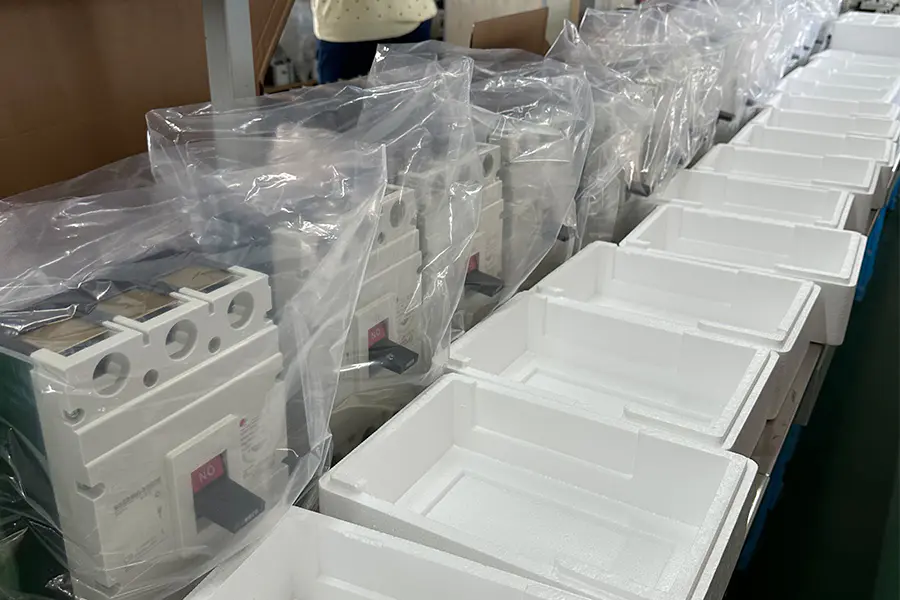

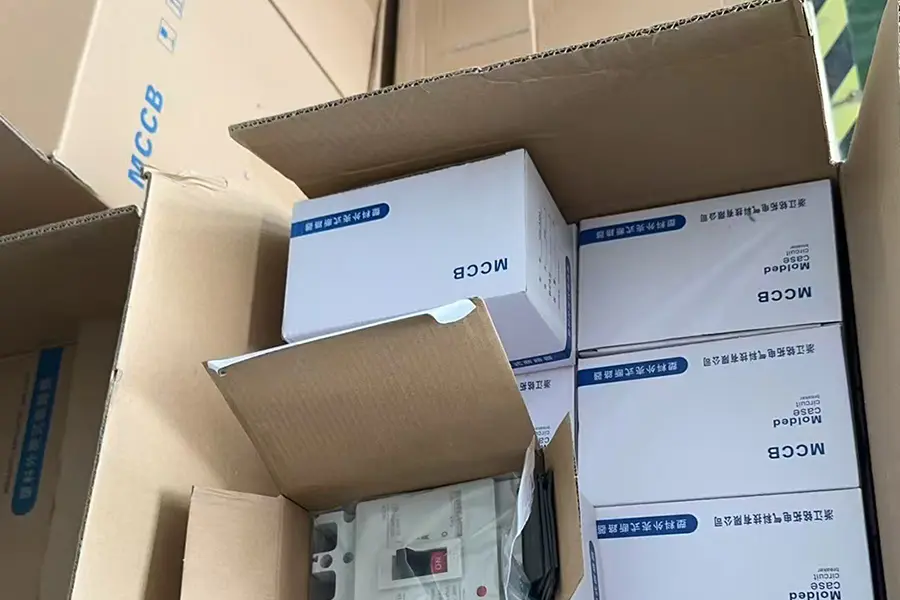

Para garantir a segurança no transporte, nossos produtos elétricos são exportados em caixas de madeira reforçadas. As caixas passam por tratamento térmico e possuem a marca ISPM-15, possibilitando agilidade no desembaraço aduaneiro. O design da base elevada facilita a operação da empilhadeira, enquanto a fixação interna com absorção de choque garante que os produtos cheguem intactos. Todas as caixas externas são claramente etiquetadas e atendem aos padrões logísticos internacionais.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

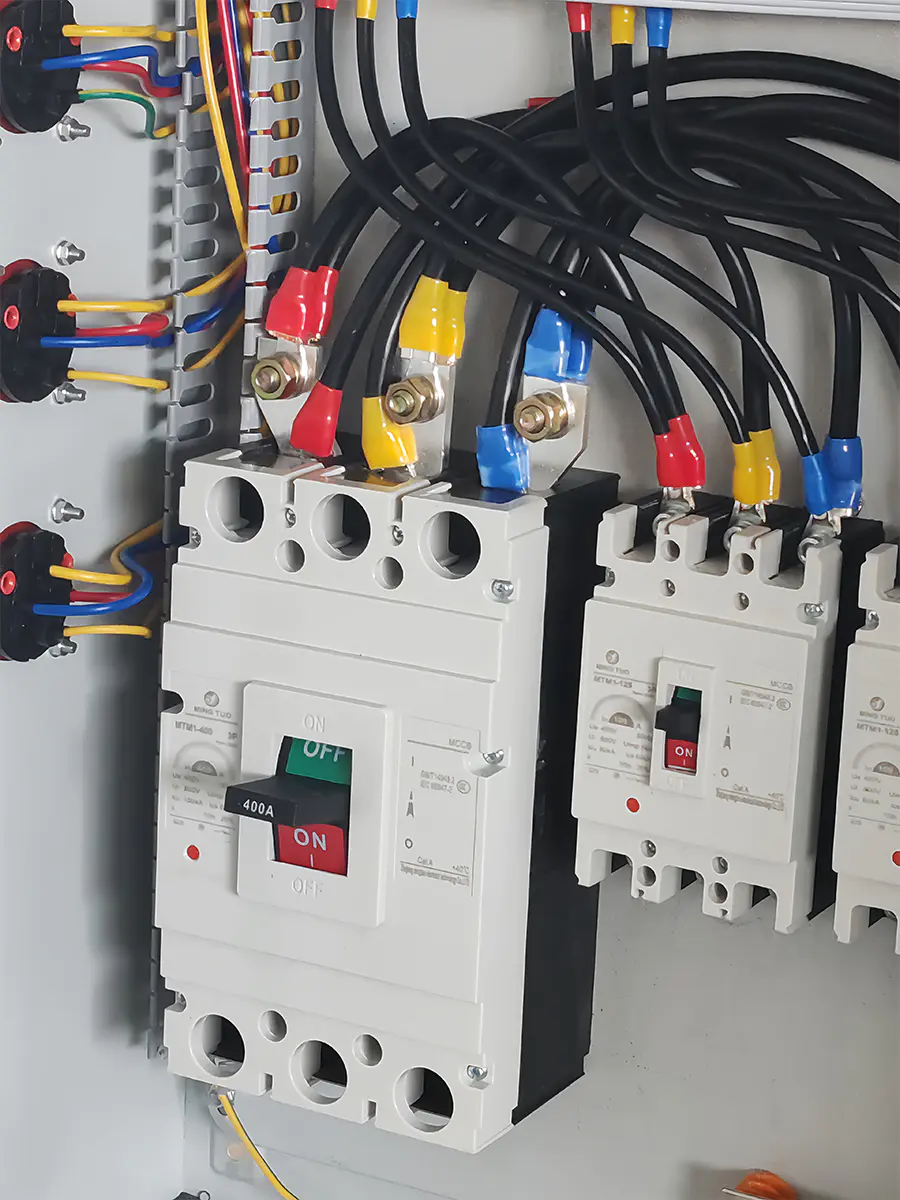

b64cb82cb063b5509f2ea787600334d2

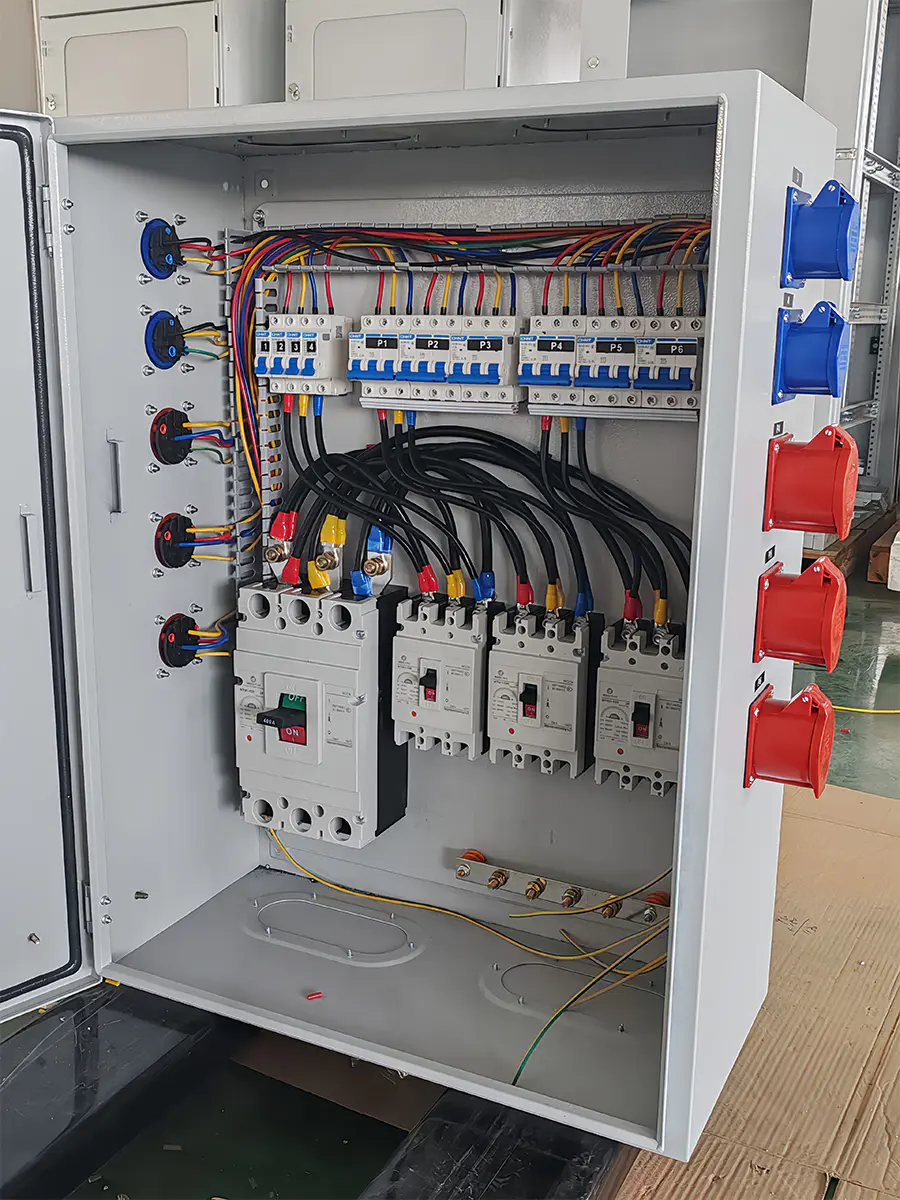

3c16a183fdcdba56f310533eba28cb60

Tipo	poste	Dimensões Externas						Dimensões de instalação (mm)			Dimensões de conexão do painel traseiro (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Esquerda 44 Direita 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Tipo	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Corrente nominal (A）	10、16、20、25、32、40、50、63		16,20,25,32,40,50,63,80,100,125			100,125,140,160,180,200,225,250
Tensão nominal Ue(V)	AC400		AC400	AC400/AC690	AC400	AC400	AC400/AC690	AC400
Tensão nominal de isolamentoUi(V)	AC800		AC800			AC800
Número de pólos	3,4	3,4	2,3,4	2,3,4	2,3,4	2,3,4	2,3,4	2,3,4
IcukA） Limite nominal de curto-circuito nível de capacidade de interrupção	L	M	S	L	M	S	L	M
IcukA） Limite nominal de curto-circuito capacidade de ruptura	12	35	12	35	50	12	35	50
ICs（kA） Capacidade nominal de interrupção de curto-circuito	6	22	6	22	35	6	22	35
Limite nominalcurto-circuito capacidade de ruptura	4500		3000			2500
Vida útil da operação (ciclo)	8500		7000			6500
Distância do arco (mm）	0、<50		0、<50			< 50
Dimensões
Tamanho da instalação
