Fornecedores de Disjuntores CC de Caixa Moldada para Painéis Solares Fotovoltaicos

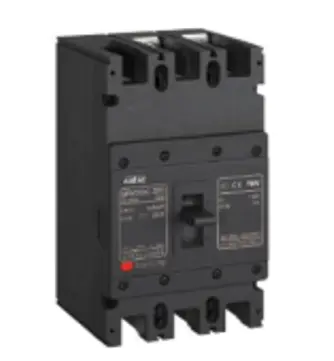

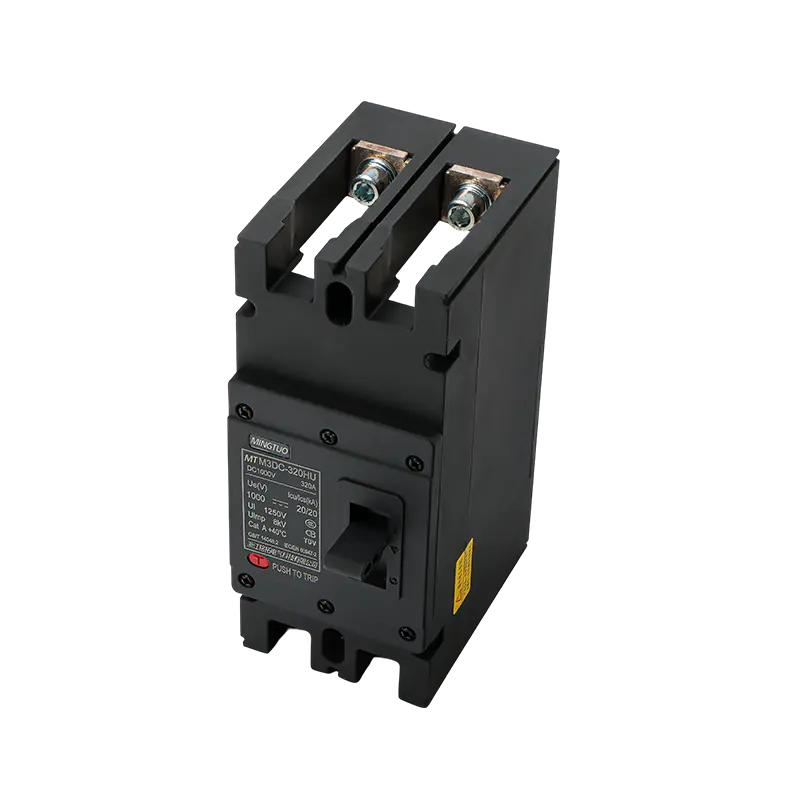

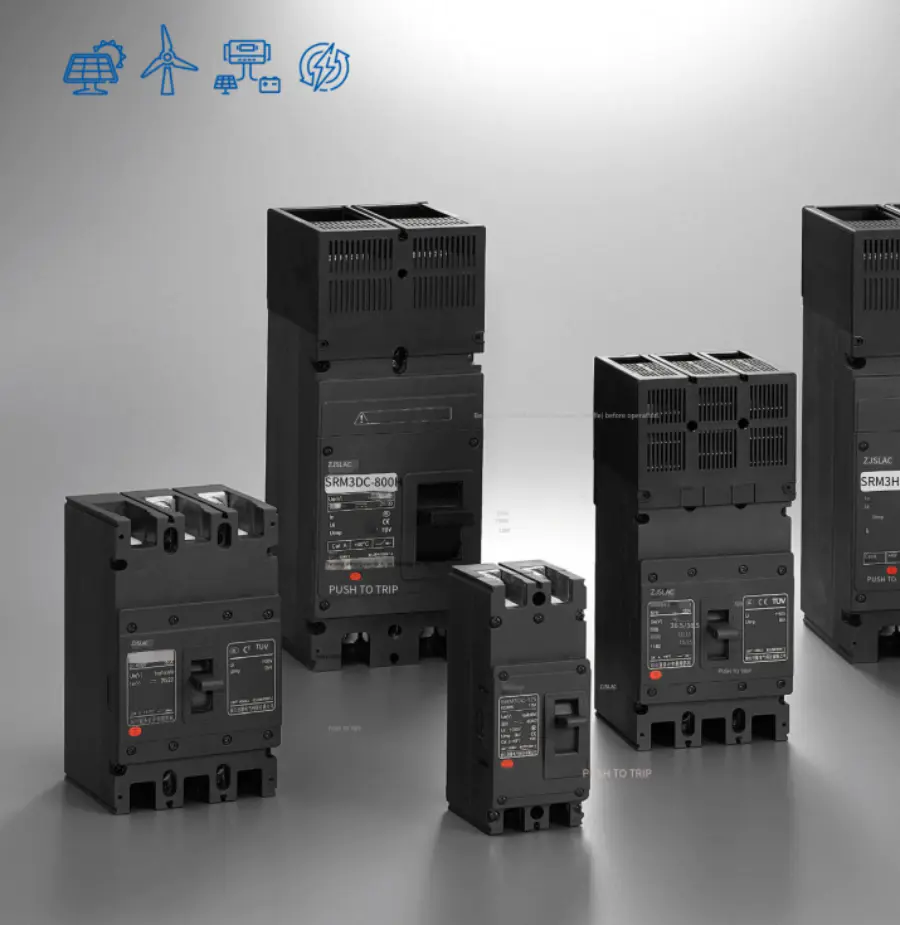

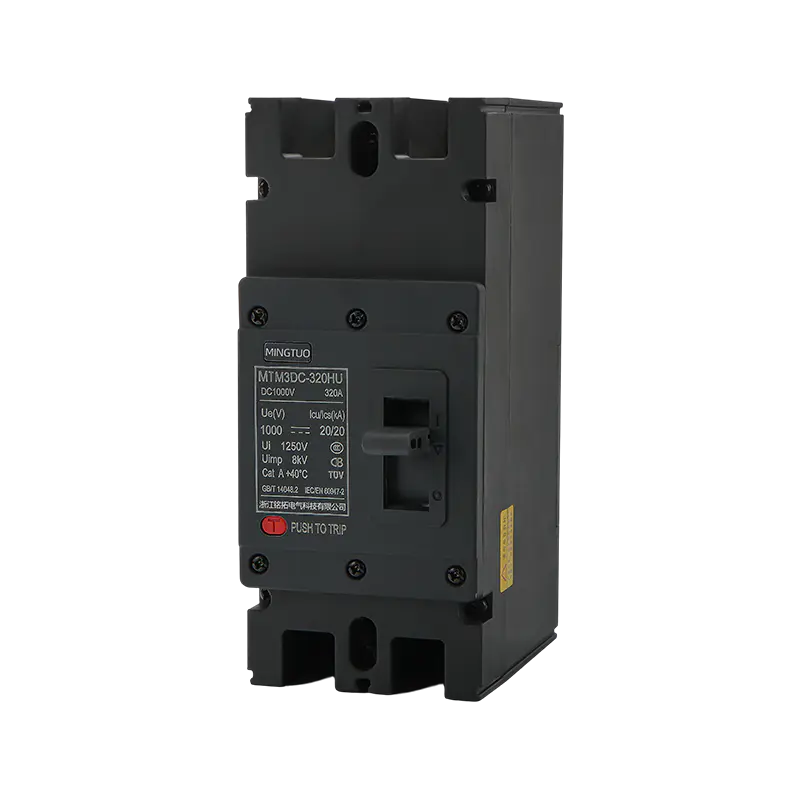

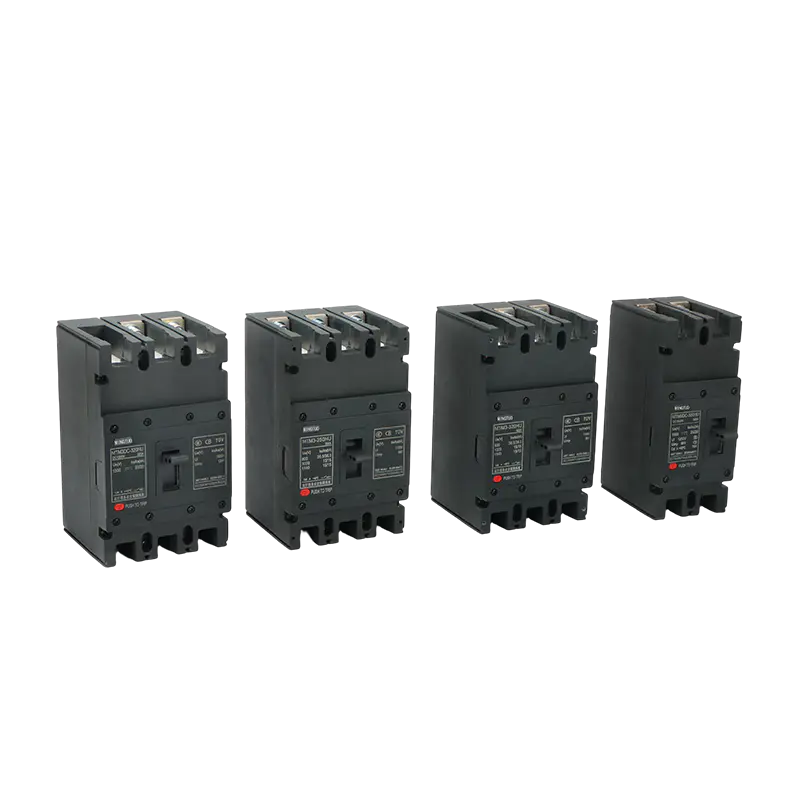

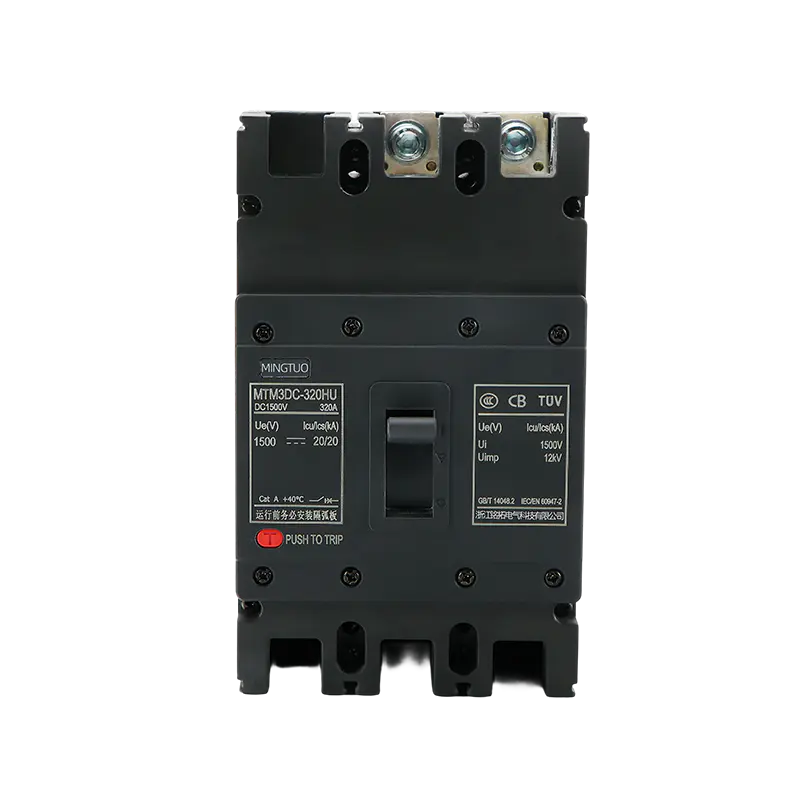

Página inicial / Produtos / Disjuntores em caixa moldada / MCCB Série MTM3 / Disjuntor solar PV DC MCCB 1000V 630A para proteção do painel
Este disjuntor fornece proteção confiável contra sobrecarga, curto-circuito e falha de arco para o lado CC fotovoltaico por meio do fluxo de trabalho de "detecção de falhas → disparo rápido → extinção magnética de arcos", ao mesmo tempo em que suporta isolamento seguro e monitoramento de status para garantir a operação segura e estável do sistema.
Em conformidade com rigorosos padrões de segurança internacionais, nossos disjuntores passam por testes rigorosos para garantir um desempenho inabalável durante toda a vida útil de 25 anos do seu sistema.
| 1. Desempenho superior de CC | Alta capacidade de interrupção de até 25kA em 1000–1500V DC Detecção e interrupção de falhas extremamente rápidas de 0,5 ms Supressão confiável de arcos CC para proteger equipamentos e pessoal |
| 2. Durabilidade Excepcional | Carcaça resistente a UV com classificação IP65 Resistente à corrosão por névoa salina, testado por 1000h Mínimo de 20.000 ciclos de operação mecânica Opera de forma confiável em condições ambientais extremas |
| 3. Recursos inteligentes | Monitoramento de falhas integrado e capacidade de operação remota Indicadores de status claros para monitoramento do sistema em tempo real Tecnologia de compensação de temperatura para maior proteção |
| 4. Garantia de qualidade certificada | Certificação TÜV Rheinland, compatível com UL 489B Conformidade com a norma IEC 60947-2 100% testado na fábrica antes do envio para desempenho consistente |
| 5. Fácil instalação e manutenção | 35% mais compacto que os disjuntores CC convencionais Instalação de acessórios sem ferramentas e terminais de conexão frontais Versátil para montagem em trilho DIN ou painel |
| 6. Eficiência de custos | Vida útil mais longa do que soluções padrão Requisitos de manutenção reduzidos Preço direto da fábrica com garantia de 3 anos e suporte global |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
Para garantir a segurança no transporte, nossos produtos elétricos são exportados em caixas de madeira reforçadas. As caixas passam por tratamento térmico e possuem a marca ISPM-15, possibilitando agilidade no desembaraço aduaneiro. O design da base elevada facilita a operação da empilhadeira, enquanto a fixação interna com absorção de choque garante que os produtos cheguem intactos. Todas as caixas externas são claramente etiquetadas e atendem aos padrões logísticos internacionais.
-

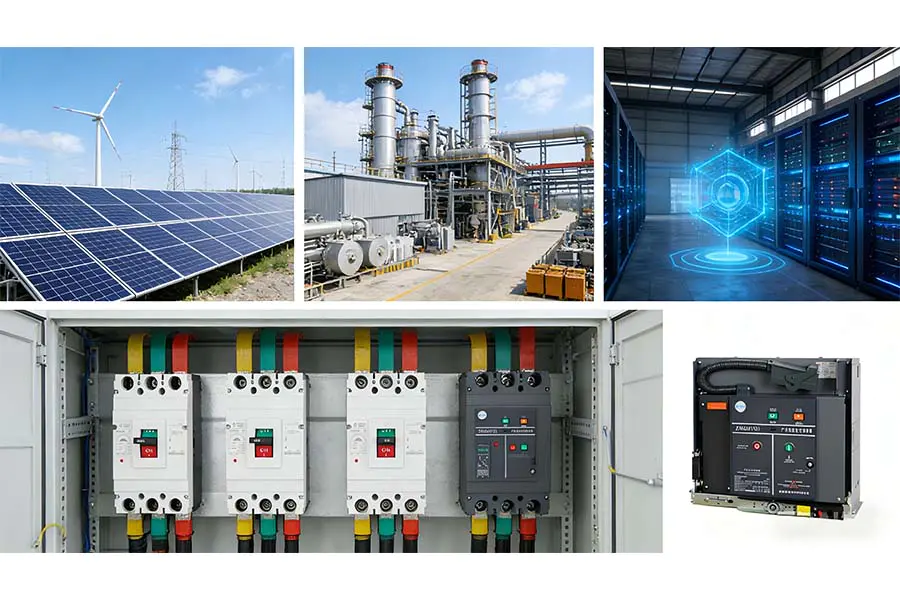

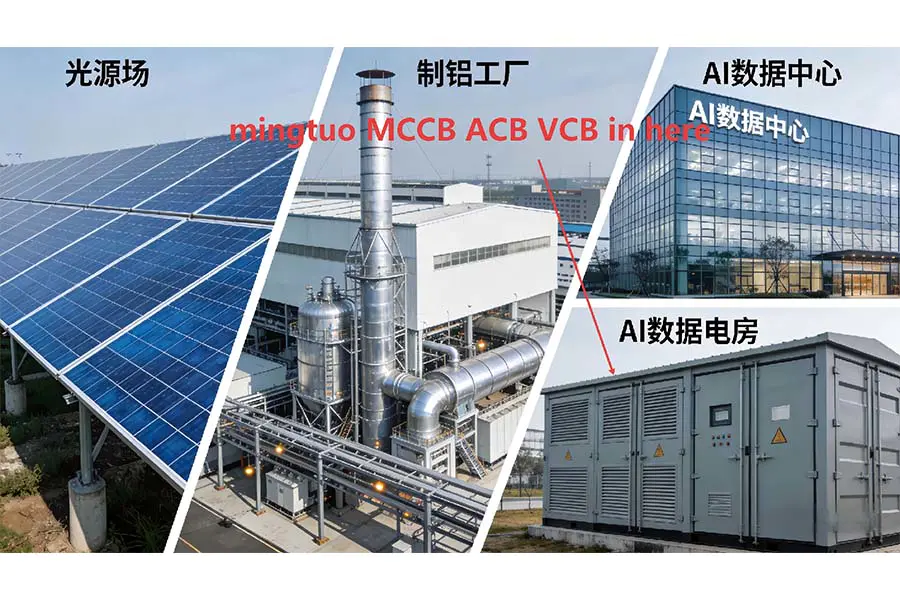

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| EXTERIOR |  |  | |||||
| Moldura de concha | Modelo SRM3DC-320 | SRM3DC-400 | |||||
| Número de pólos | 2 | três | 2 | três | |||
| Tensão nominal de trabalho Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| Tensão nominal de isolamento Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| Tensão nominal suportável ao impacto Uimp(kV) | oito | 12 | 12 | ||||
| Corrente nominal In(A) | 63,80,100,125,140,160,180,200,225,250,280,315,320 | 225,250,315,350,400 | |||||
| Limite nominal de capacidade de interrupção de curto-circuito Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (anel de 2 pólos) 20[corda de 3 pólos) |
| um | um | / | 70 | 40 | 20 | 20[2－polestring) 25 (corda de 3 pólos) | |
| Modo de cumxão ICS (kA) de operação da capacidade de interrupção de curto-circuito | Ics=100%Icu | ||||||
| Para cima e para baixo, para baixo e para cima (2P, 320/3P) Entra e sai, sobe e sai (3P) | |||||||
| Categoria de uso | A | ||||||
| Tem função de isolamento? | Seja
| ||||||
| Temperatura ambiente operacional | -35℃~70℃ | ||||||
| Vida mecânica (tempos) | 20000 | dez mil | |||||
| Vida elétrica (vezes) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| Atenda a um critério | IEC/EN 60947-2、GB/T 14048.2 | ||||||

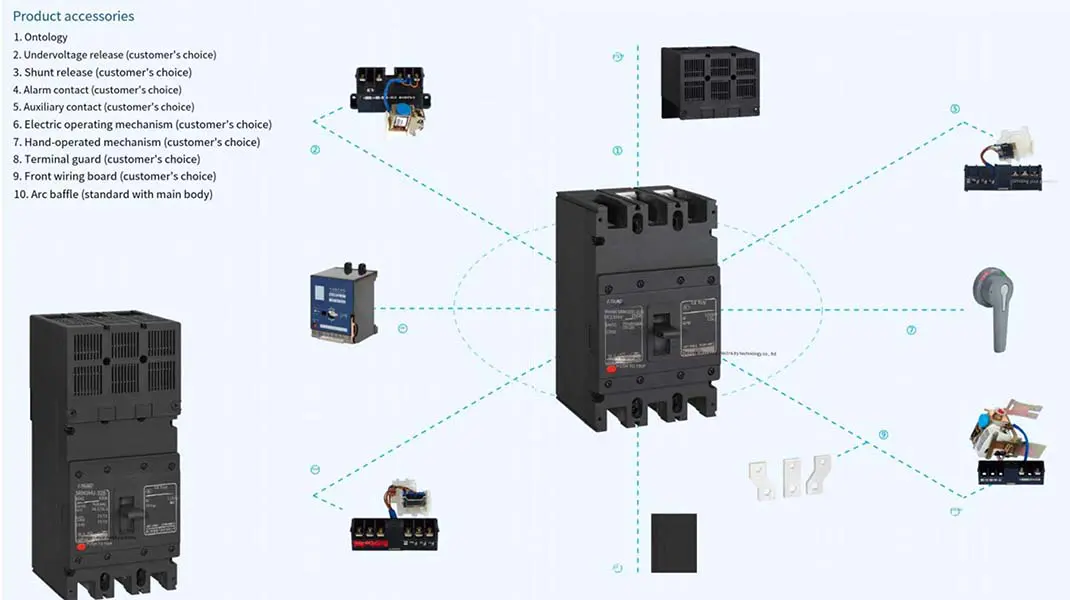

| Anexo | Excitação separada, auxiliar, alarme, operação manual e operação elétrica | ||||||
| Autenticação | CCC, CE, TUV | ||||||
| medida (comprimento × largura × altura) (mm) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||
| Observações | A estrutura do casco 320 é dividida em H: alta interrupção, R: tipo limitador de corrente | ||||||
| EXTERIOR |  |  | ||||||

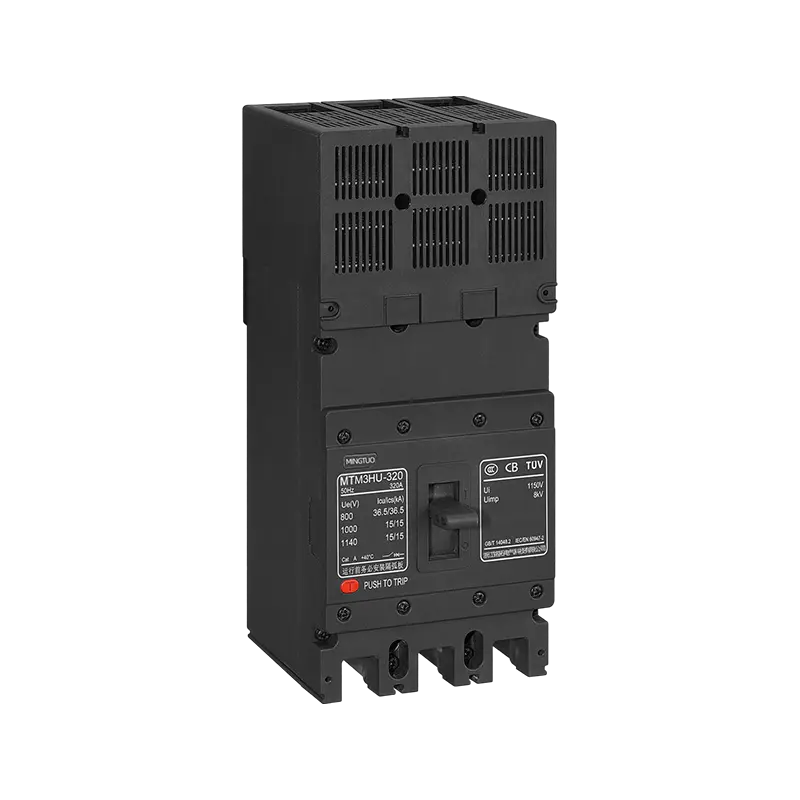

| Moldura de concha | SRM3HU-320 | SRM3HU-400 | ||||||
| Número de pólos | três | três | ||||||
| Tensão nominal de trabalho Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Tensão nominal de isolamento Ui(V) | AC1150 | |||||||
| Tensão nominal suportável ao impacto Uimp(kV) | oito | 12 | ||||||
| Corrente nominal In(A) | 63,80,100,125,140,160,180,200,225,250,280,315,320 | 250、280、315、320 、350、quatrocentos | ||||||
| Limite nominal de capacidade de interrupção de curto-circuito Icu(kA) | oitoy-five | 50 | 36.5 | 10 | oitoy-five | 50 | 36.5 | 10 |
| um | ! | um | um | 100 | 60 | 50 | 15 | |
| Modo de cumxão ICS (kA) de operação da capacidade de interrupção de curto-circuito | Ics=100%Icu | |||||||
| Categoria de uso | A | |||||||
| Tem função de isolamento? | Seja | |||||||
| Temperatura ambiente operacional | -35℃~70℃ | |||||||
| Vida mecânica (tempos) | 20000 | dez mil | ||||||
| Vida elétrica (vezes) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| Atenda a um critério | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Anexo | Excitação separada, auxiliar, alarme, operação manual e operação elétrica | |||||||
| Autenticação | CCC, CE, TUV | |||||||
| medida (comprimento × largura × altura) (mm) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| Observações | A estrutura do casco 320 é dividida em H: alta interrupção, R: tipo limitador de corrente | |||||||
| EXTERIOR |  | | ||||||
| Moldura de concha | SRM3HU-630 | SRM3HU-800 | ||||||
| Número de pólos | três | três | ||||||
| Tensão nominal de trabalho Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Tensão nominal de isolamento Ui(V) | AC1150 | |||||||
| Tensão nominal suportável ao impacto Uimp(kV) | 12 | 12 | ||||||
| Corrente nominal In(A) | 500 630 | 700、oitocentos | ||||||
| Limite nominal de capacidade de interrupção de curto-circuito Icu(kA) | oitoy-five | 50 | 36.5 | 10 | oitoy-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Modo de cumxão ICS (kA) de operação da capacidade de interrupção de curto-circuito | Ics=100%Icu | |||||||
| Categoria de uso | A | |||||||
| Tem função de isolamento? | Seja | |||||||
| Temperatura ambiente operacional | -35℃~70℃ | |||||||
| Vida mecânica (tempos) | 5000 | dez mil | ||||||
| Vida elétrica (vezes) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| Atenda a um critério | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Anexo | Excitação separada, auxiliar, alarme, operação manual e operação elétrica | |||||||
| Autenticação | CCC, CE, TUV | |||||||
| medida (comprimento × largura × altura) (mm) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| EXTERIOR |  |  | ||||||

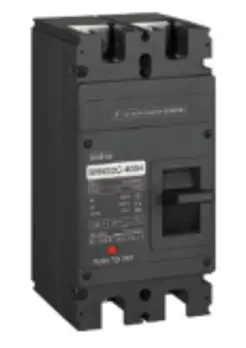

| Moldura de concha | Modelo SRM3DC-320 | SRM3DC-800 | ||||||
| Número de pólos | 2-três | 2-três | ||||||
| Tensão nominal de trabalho Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| Tensão nominal de isolamento Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| Tensão nominal suportável ao impacto Uimp(kV) | oito | 12 | 12 | |||||
| Corrente nominal In(A) | 63,80,100,125,140,160,180,200,225,250,280,315,350 | 225、250、315、350、quatrocentos | ||||||
| Limite nominal de capacidade de interrupção de curto-circuito Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (corda de 2 pólos) 20 (corda de 3 pólos) | |
| um | um | / | 70 | 40 | 20 | 20(corda de 2 pólos) 25 (corda de 3 pólos) | ||
| Modo de cumxão ICS (kA) de operação da capacidade de interrupção de curto-circuito | Ics=100%Icu | |||||||
| Categoria de uso | A | |||||||
| Tem função de isolamento? | Seja | |||||||
| Temperatura ambiente operacional | -35℃~70℃ | |||||||
| Vida mecânica (tempos) | 20000 | dez mil | ||||||
| Vida elétrica (vezes) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| Atenda a um critério | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| Anexo | Excitação separada, auxiliar, alarme, operação manual e operação elétrica | |||||||
| Autenticação | CCC, CE, TUV | |||||||
| medida (comprimento × largura × altura) (mm) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | ||||||
