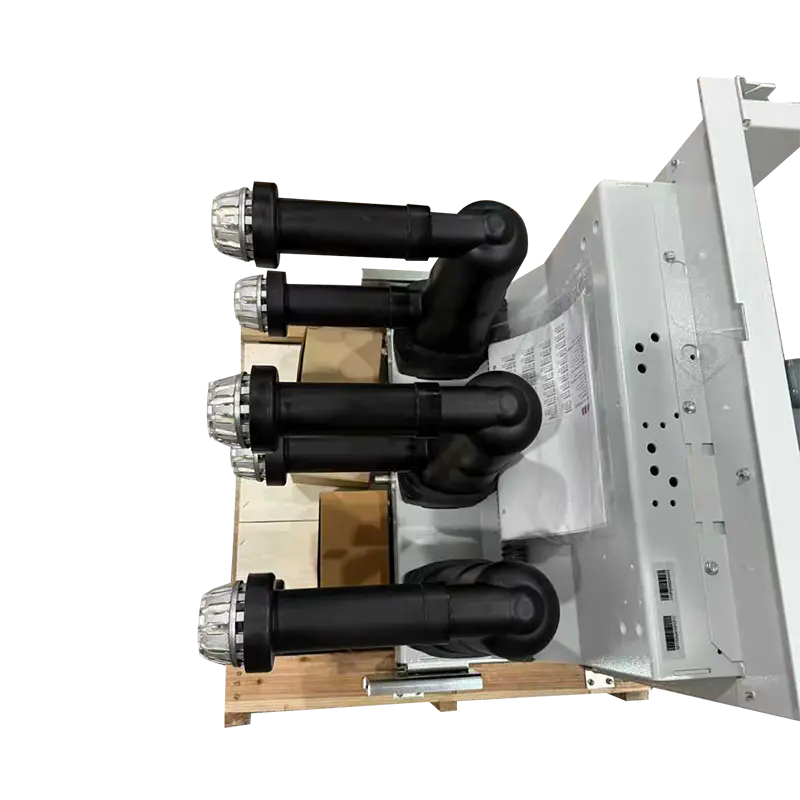

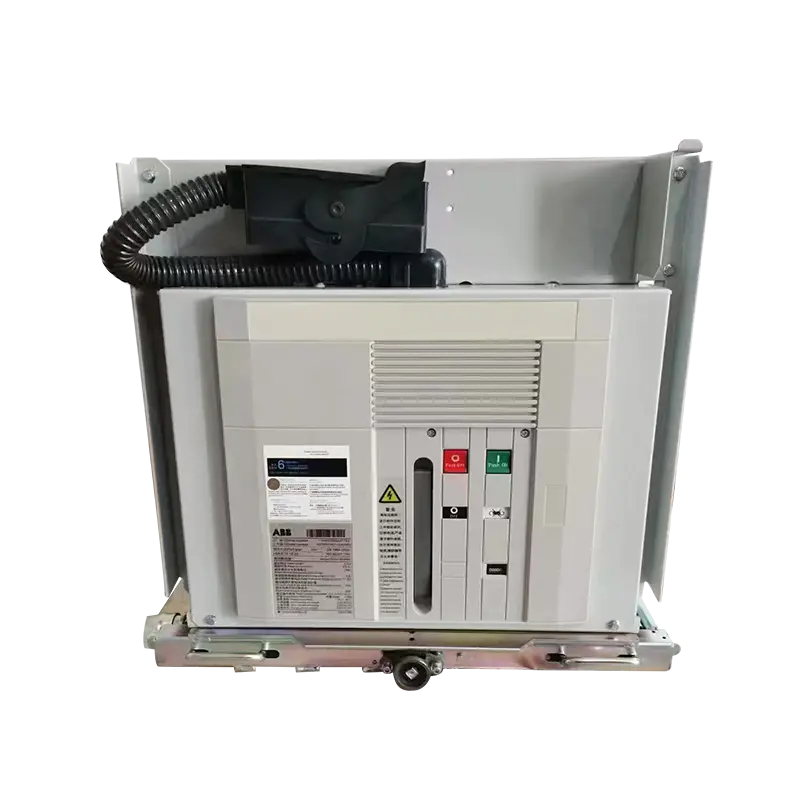

Atacado Disjuntor a vácuo interno de média tensão VD4 12kV, 630A–1250A
Página inicial / Produtos / Disjuntores a vácuo / Disjuntores a vácuo internos / Disjuntor a vácuo interno de média tensão VD4 12kV, 630A–1250A
- High Voltage Vacuum Circuit Breaker
- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
- VCB Composition
Em condições normais, os contactos principais permanecem fechados para permitir o fluxo contínuo de corrente. Ao detectar sobrecorrente ou curto-circuito, o mecanismo de mola separa rapidamente os contatos, produzindo um arco contido dentro do interruptor a vácuo. O arco é resfriado e extinto, isolando com segurança o circuito defeituoso e evitando danos ao equipamento a jusante. Isso garante alta confiabilidade operacional e necessidades mínimas de manutenção.
 |  |
Acessórios do Produto
Insulating Cylinder
Bearer Supporting Bracket
Touch And Touch Arm Cover
Flexible Connection
Moving Contact
Main Product
Insulating Cylinder
Vaccum Tube

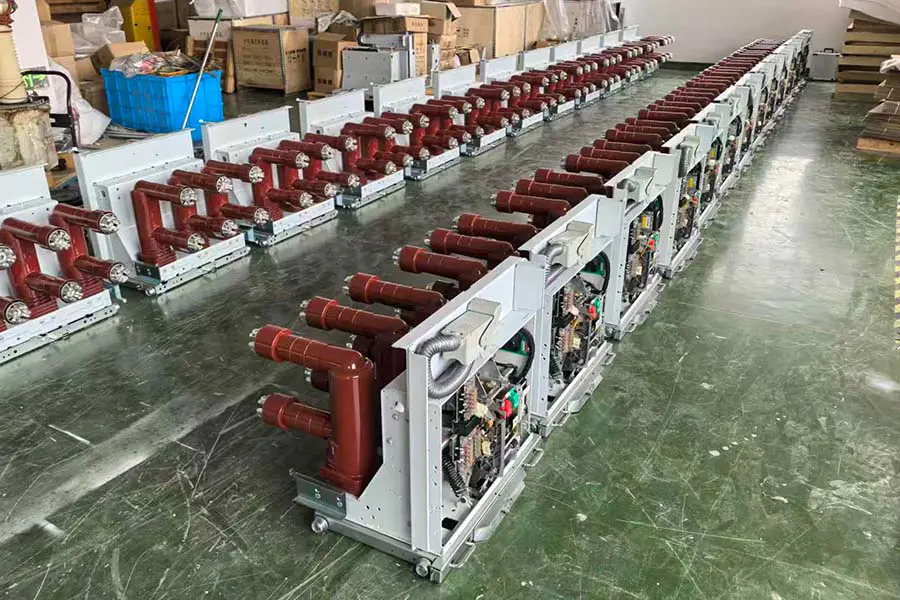

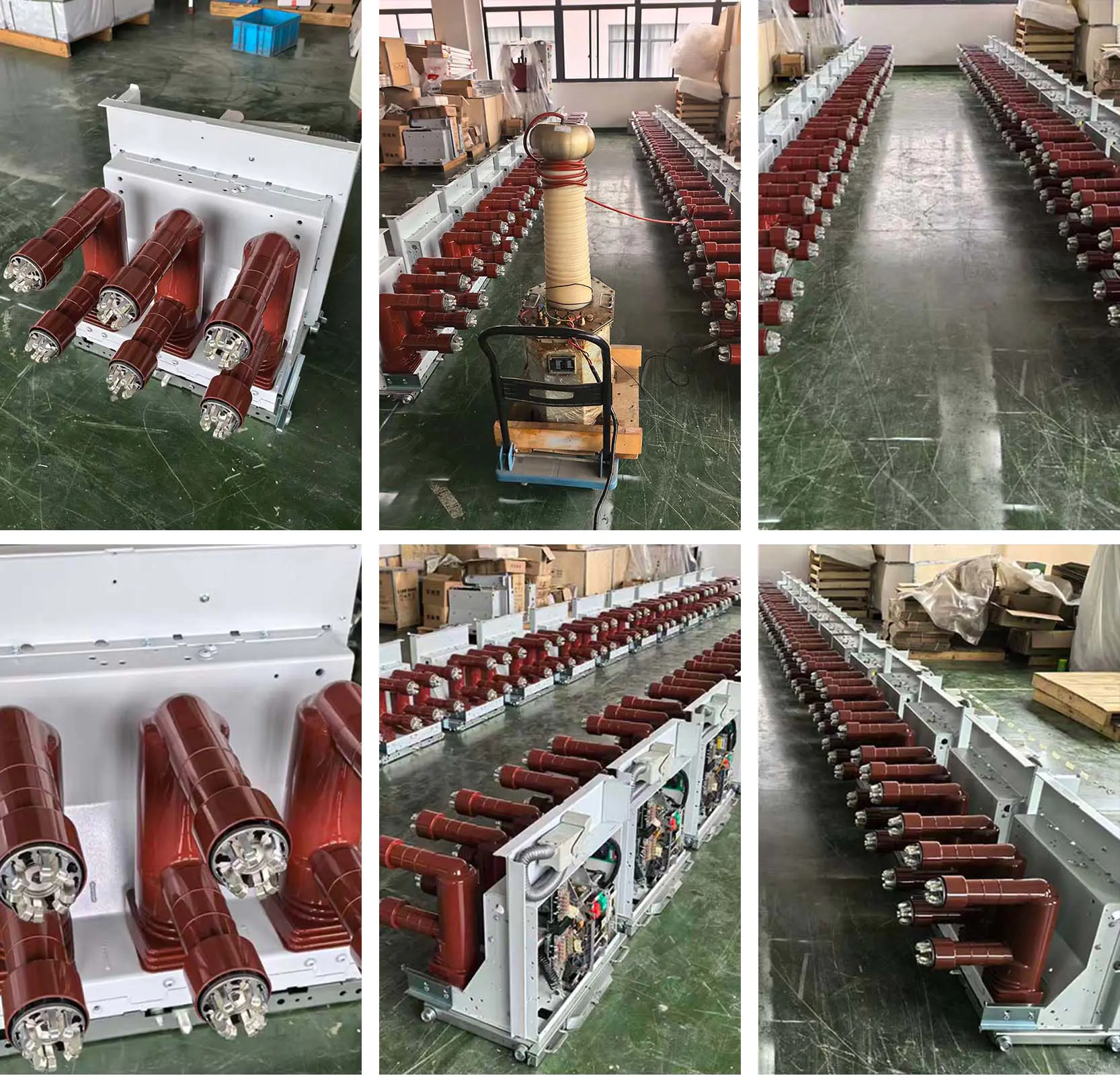

- Withstand Voltage Test
- Product Debugging
- Product Debugging
- Product Debugging
- Product Debugging
- Withstand Voltage Test
- Mechanical Characteristic Testing
- Product Debugging
- Test the opening and closing speed, time, synchron
- High Voltage Vacuum Circuit Breaker
- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
Para garantir a segurança no transporte, nossos produtos elétricos são exportados em caixas de madeira reforçadas. As caixas passam por tratamento térmico e possuem a marca ISPM-15, possibilitando agilidade no desembaraço aduaneiro. O design da base elevada facilita a operação da empilhadeira, enquanto a fixação interna com absorção de choque garante que os produtos cheguem intactos. Todas as caixas externas são claramente etiquetadas e atendem aos padrões logísticos internacionais.
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| Não | Artigo | Unidades | Valor de contagem |
| 1 | A tensão nominal | - | 12 24 35 |
| 2 | A tensão nominal (short-term frequency tolerance 1min) | kV | 42 |
| 3 | A tensão nominal tolerance lightning shocks peak | - | 75 |
| 4 | Frequência nominal | Hz | 50 |
| 5 | Corrente nominal | A | 630、1250 |
| 630、1250、1600、2000、2500、3150 | |||
| 1250、1600、2000、2500、3150、4000 | |||
| 6 | Corrente nominal de curto-circuito aberto | ka | 20/25、31,5、40 |
| 7 | A tensão nominal short tolerance | ka | 20/25、31,5、40 |
| 8 | Classificação de curta duração | s | 4 |
| 9 | Corrente nominal peak tolerance | ka | 50/63、80、100 |
| 10 | Fechamento da corrente nominal de curto-circuito | ka | 50/63、80、100 |
| 11 | A tolerância de tensão de frequência do circuito secundário 1min) | V | 2000 |
| 12 | Conjunto de capacitor singleback nominal corrente de circuito aberto | A | 630/400 (40ka 800/400) |
| 13 | O capacitor nominal define correntes próximas | ka | 12,5 (frequência não superior a 1000 Hz) |
| 14 | Tempo de freio (tensão nominal) | senhora | ≤50 |
| 15 | Tempo do alimentador (tensão nominal) | senhora | ≤100 |
| 16 | Vida mecânica | - | 20000 |
| 17 | Corrente nominal open circuit times (life) | Troca | 20000 |
| 18 | Corrente nominal de curto-circuito circuito aberto | - | 50(40kA≤30) |
| 19 | Contato dinâmico e estático permite espessura de desgaste | milímetros | 3 |
| 20 | O alimentador de tensão operacional nominal | - | - |
| 21 | A tensão nominal break-brake operations | V | AC110/220 DC110/220 |
| 22 | Tensão nominal do motor de armazenamento | - | - |
| 23 | Classificação de potência do motor de armazenamento | W | 70 |
| 24 | Tempo de armazenamento | s | ≤10 |
| 25 | Distância de abertura do contato | milímetros | 11±1 |
| 26 | Super-viagem | - | 3,5±0,5 |
| 27 | Fechando o tempo de rejeição do contato | senhora | ≤240(A≤3) |
| 28 | Pontos trifásicos, fechando em diferentes estágios da sexualidade | - | ≤2 |
| 29 | Velocidade média do portão (separação de contato-6mm) | m/s | 0,9–1,2 |
| 30 | Velocidade média de fechamento (fechamento de contato de 6mm) | m/s | 0,5–0,8 |
| 31 | Resistência líder do circuito elétrico | μΩ | ≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400) |
| 32 | Pressão de contato do alimentador do contator | N | 2000±200(2000A)、2400±200(25kA) 3100±200(31,5kA)、4250±250(40kA) |
| 33 | A sequência operacional nominal | - | Pontos – 0,3s – e pontos Década de 180 - e - |
