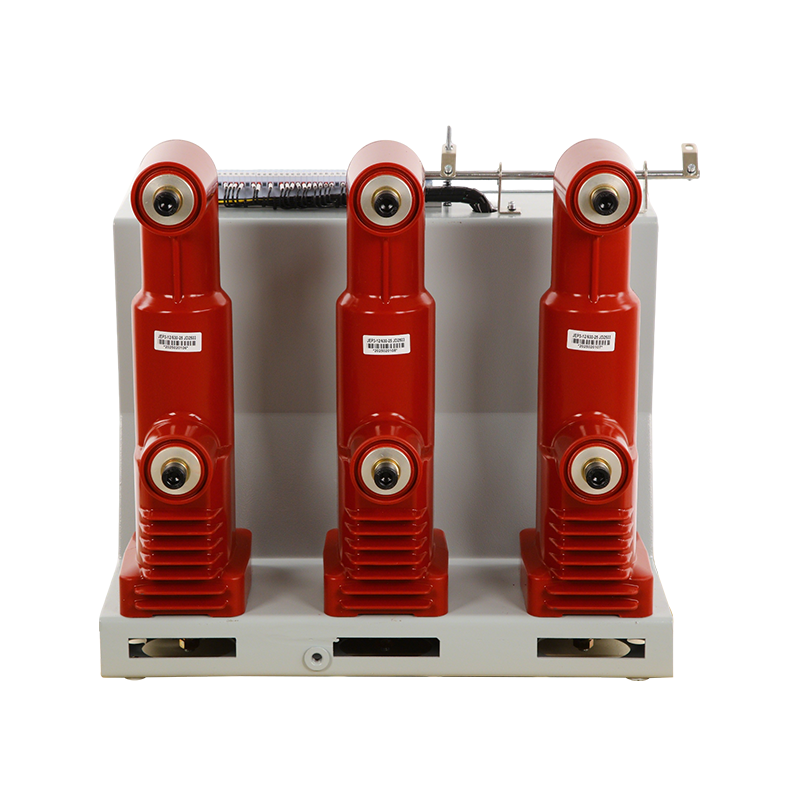

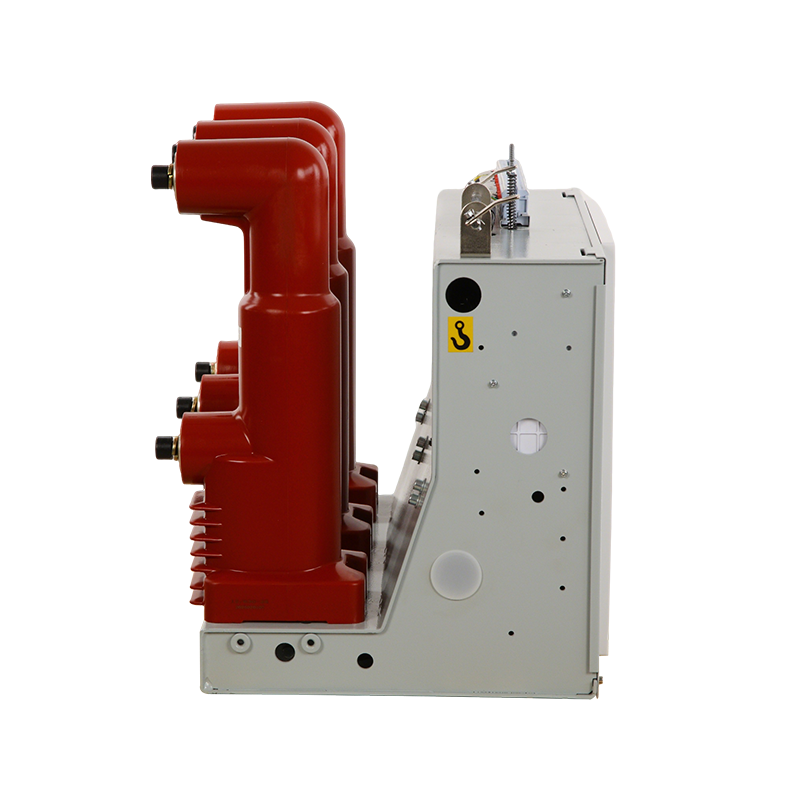

Atacado Disjuntor a vácuo extraível interno de média tensão VS1 12kV, 31,5kA
Página inicial / Produtos / Disjuntores a vácuo / Disjuntores a vácuo internos / Disjuntor a vácuo extraível interno de média tensão VS1 12kV, 31,5kA

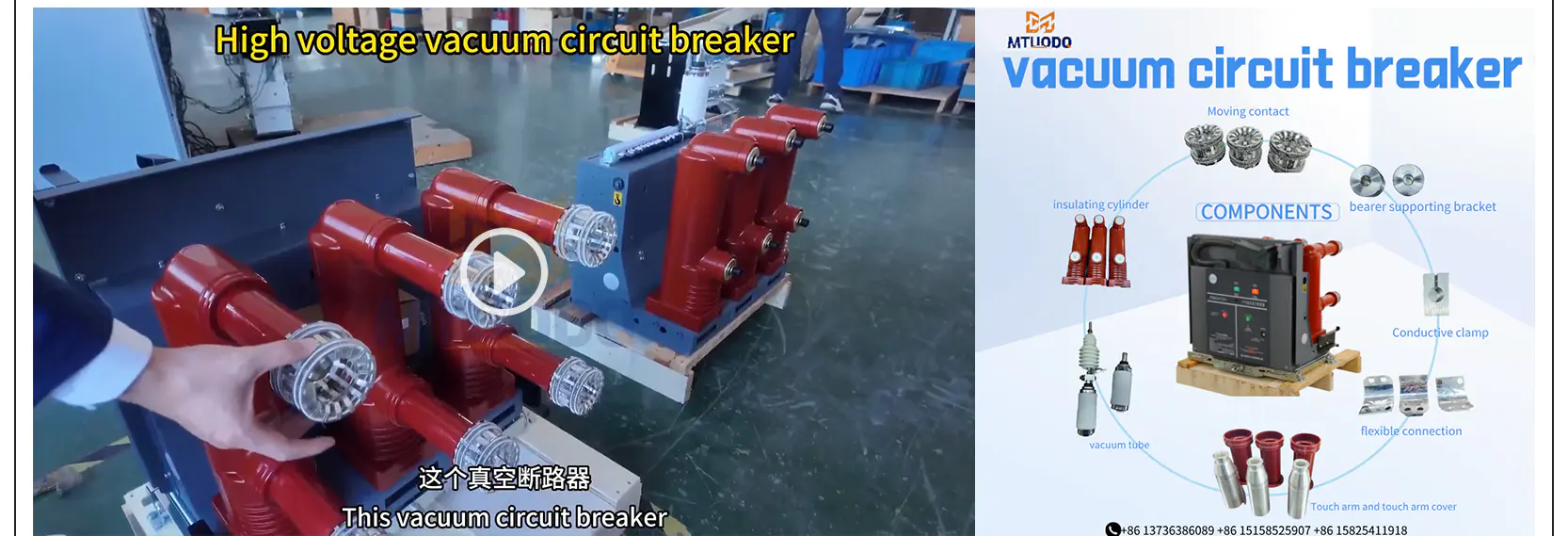

- High Voltage Vacuum Circuit Breaker
- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
- VCB Composition
Em operação normal, os contatos principais do disjuntor permanecem fechados, permitindo o fluxo ininterrupto de corrente. Durante eventos de sobrecarga ou curto-circuito, o mecanismo de disparo térmico ou magnético é ativado. O mecanismo de mola garante rápida separação dos contatos, gerando um arco elétrico controlado. Este arco é imediatamente direcionado para o interruptor a vácuo, onde é resfriado, dividido e extinto. Este processo isola a seção defeituosa, protege o equipamento posterior e evita danos ao sistema como um todo. O resultado é uma rápida eliminação de falhas, operação segura e requisitos mínimos de manutenção.

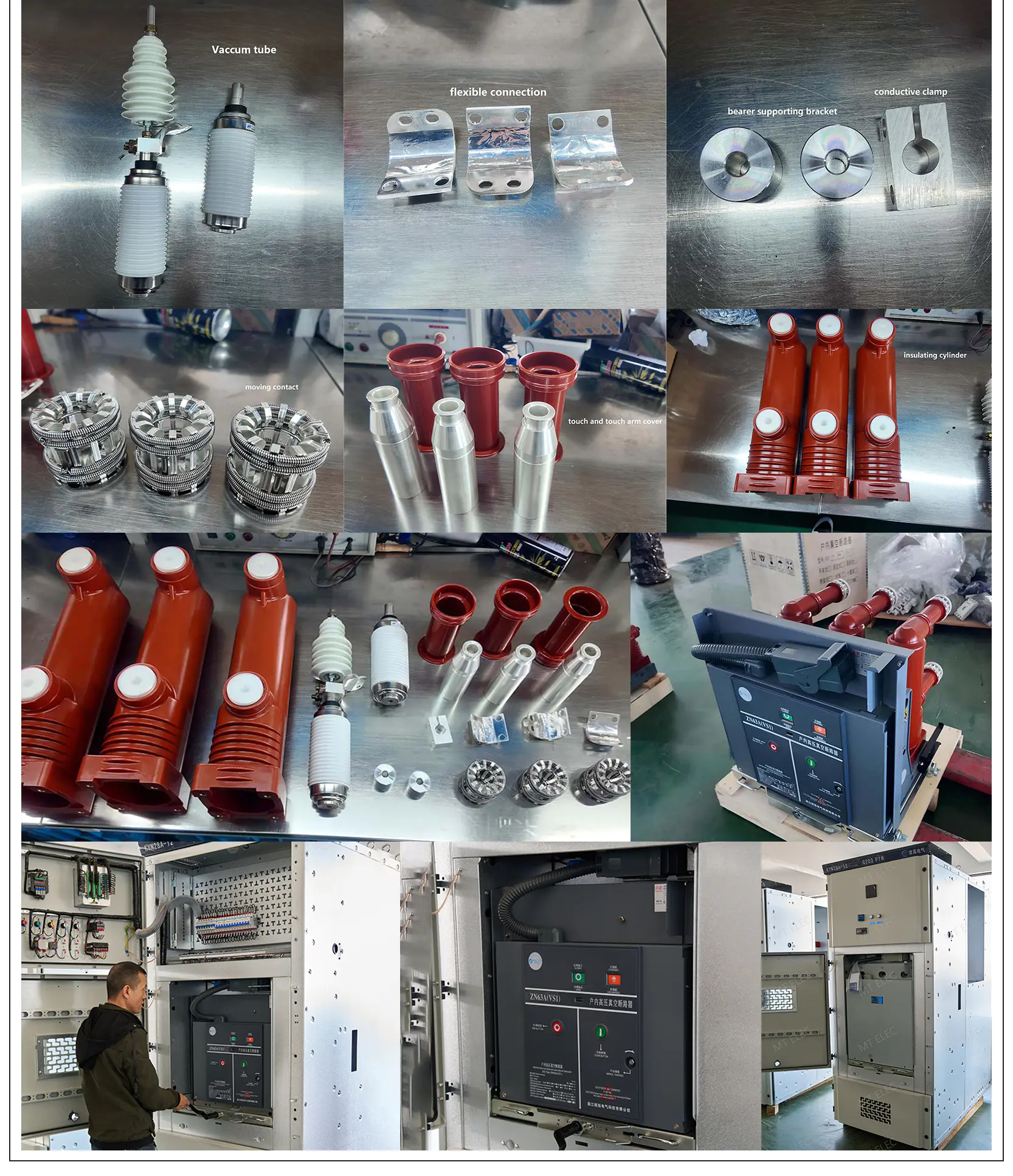

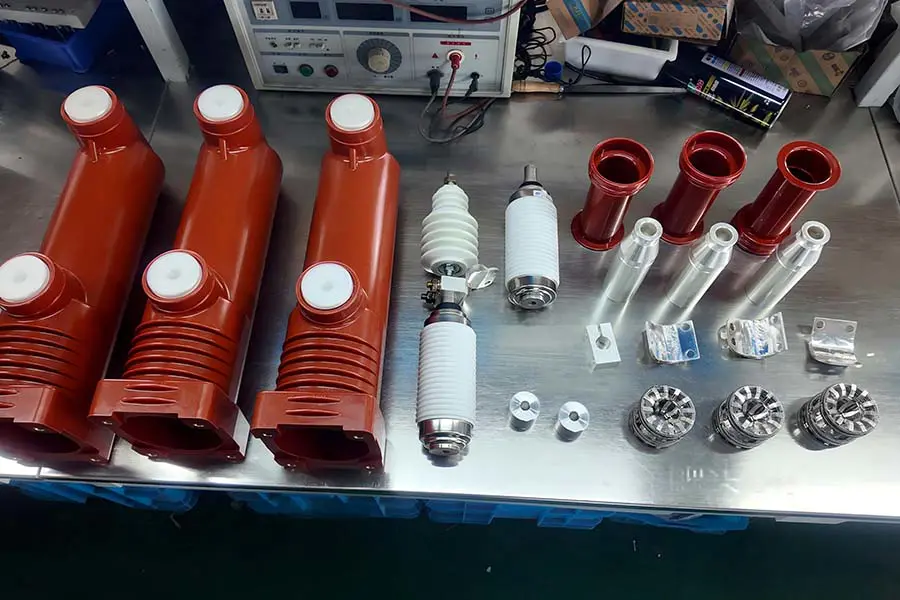

Acessórios do Produto

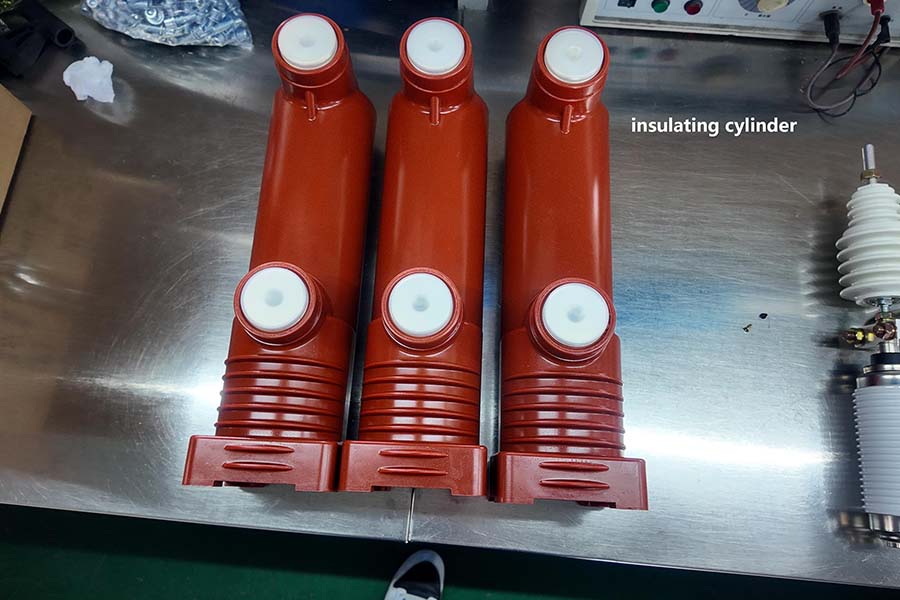

Insulating Cylinder

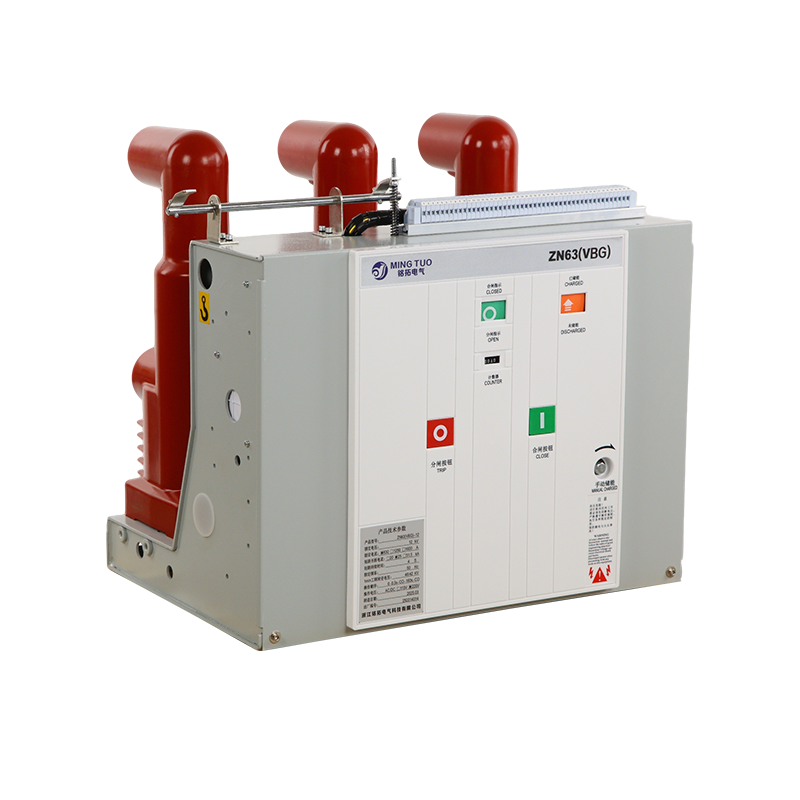

Main Product

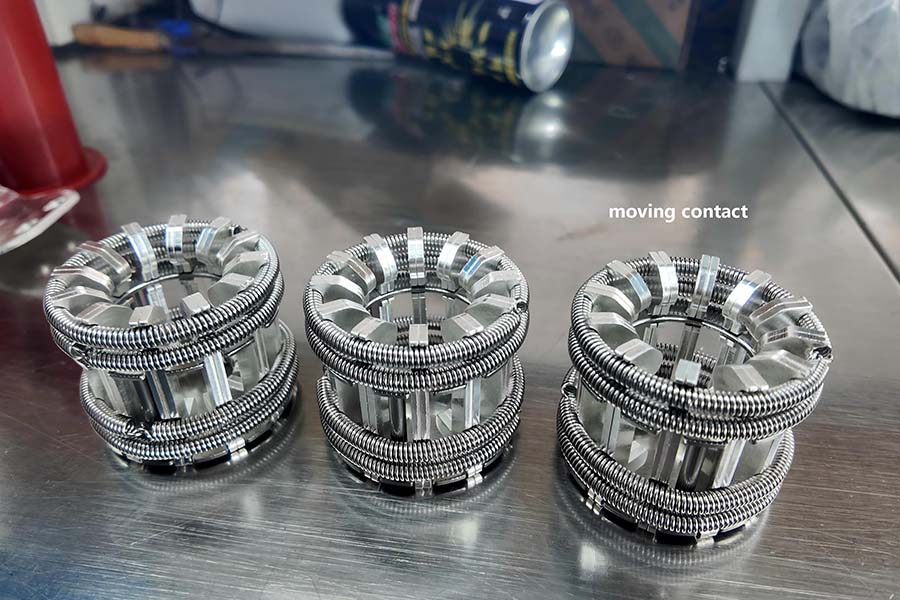

Moving Contact

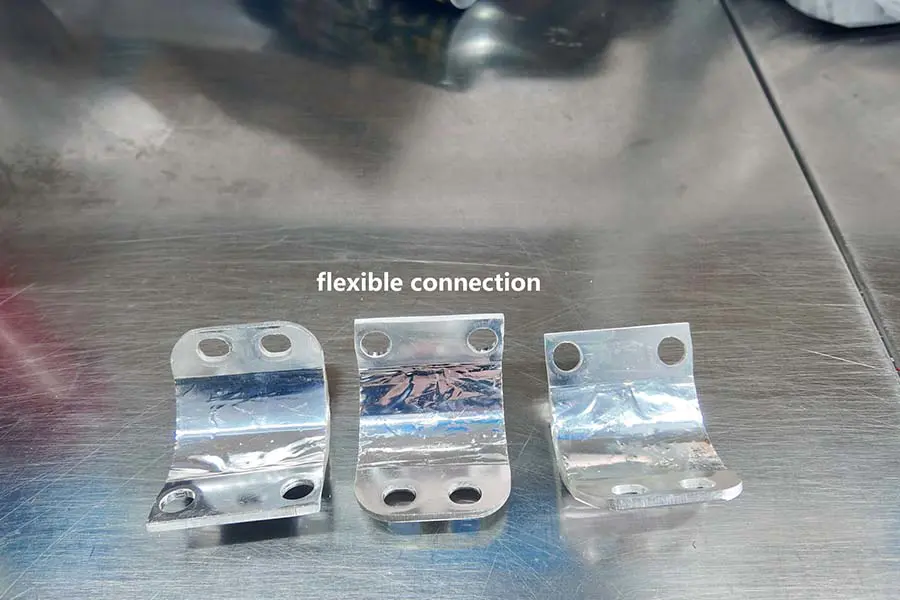

Flexible Connection

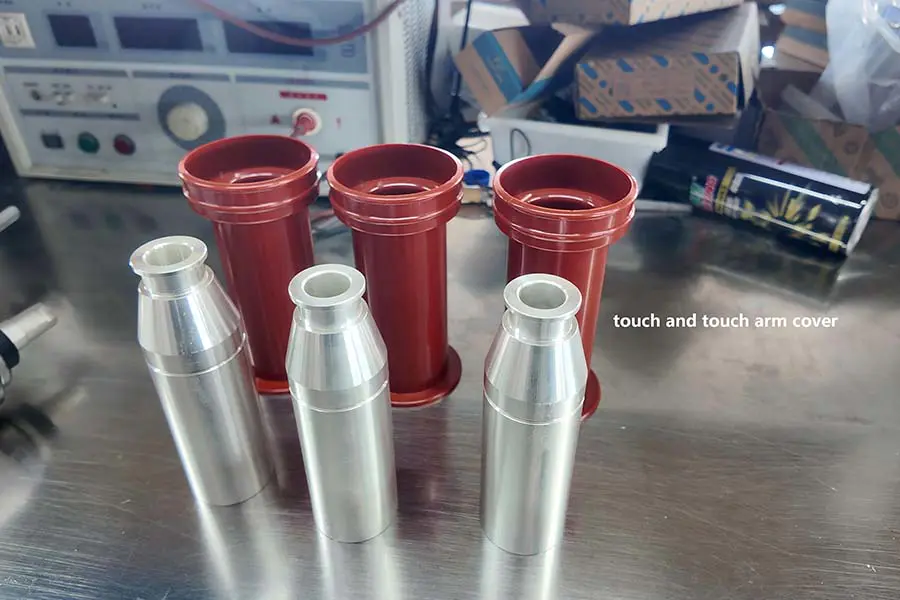

Touch And Touch Arm Cover

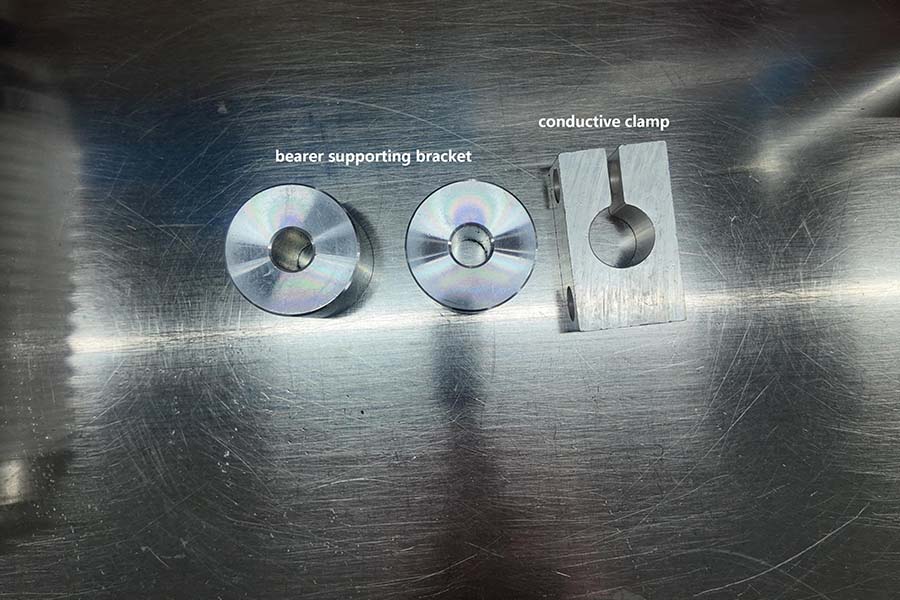

Bearer Supporting Bracket
Insulating Cylinder

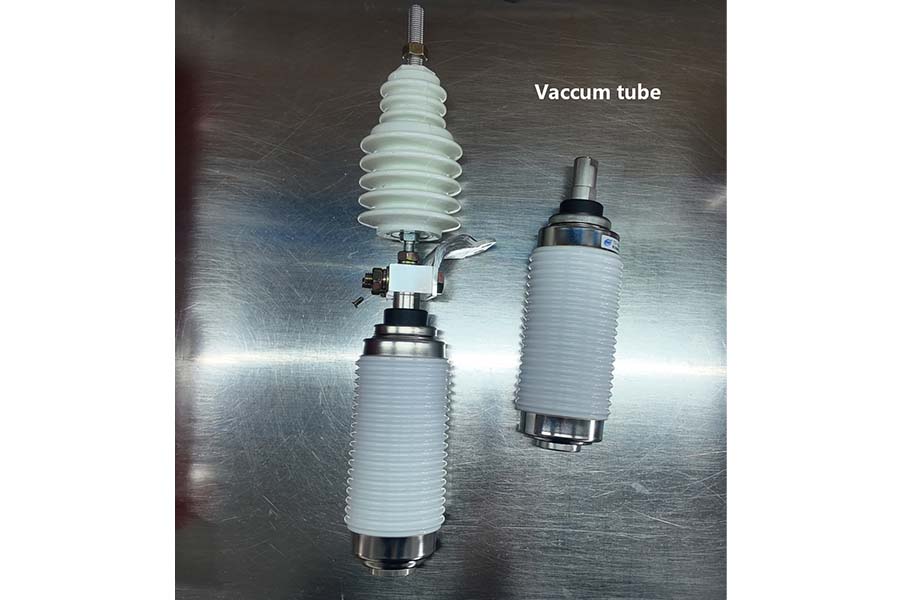

Vaccum Tube
-
1
-
2
_0010_a412801fb401b68fe4de3d978b4eaae4

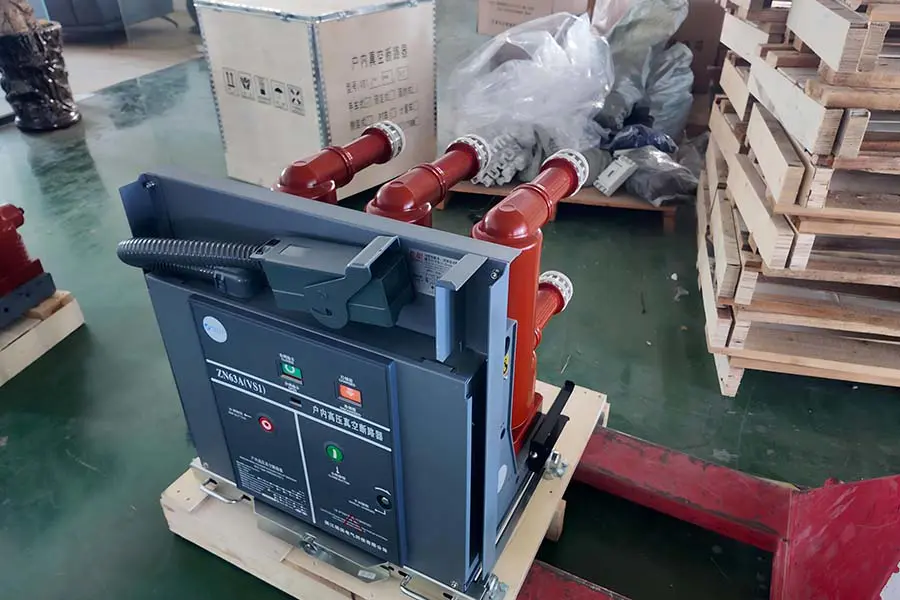

Para garantir a segurança no transporte, nossos produtos elétricos são exportados em caixas de madeira reforçadas. As caixas passam por tratamento térmico e possuem a marca ISPM-15, possibilitando agilidade no desembaraço aduaneiro. O design da base elevada facilita a operação da empilhadeira, enquanto a fixação interna com absorção de choque garante que os produtos cheguem intactos. Todas as caixas externas são claramente etiquetadas e atendem aos padrões logísticos internacionais.
-

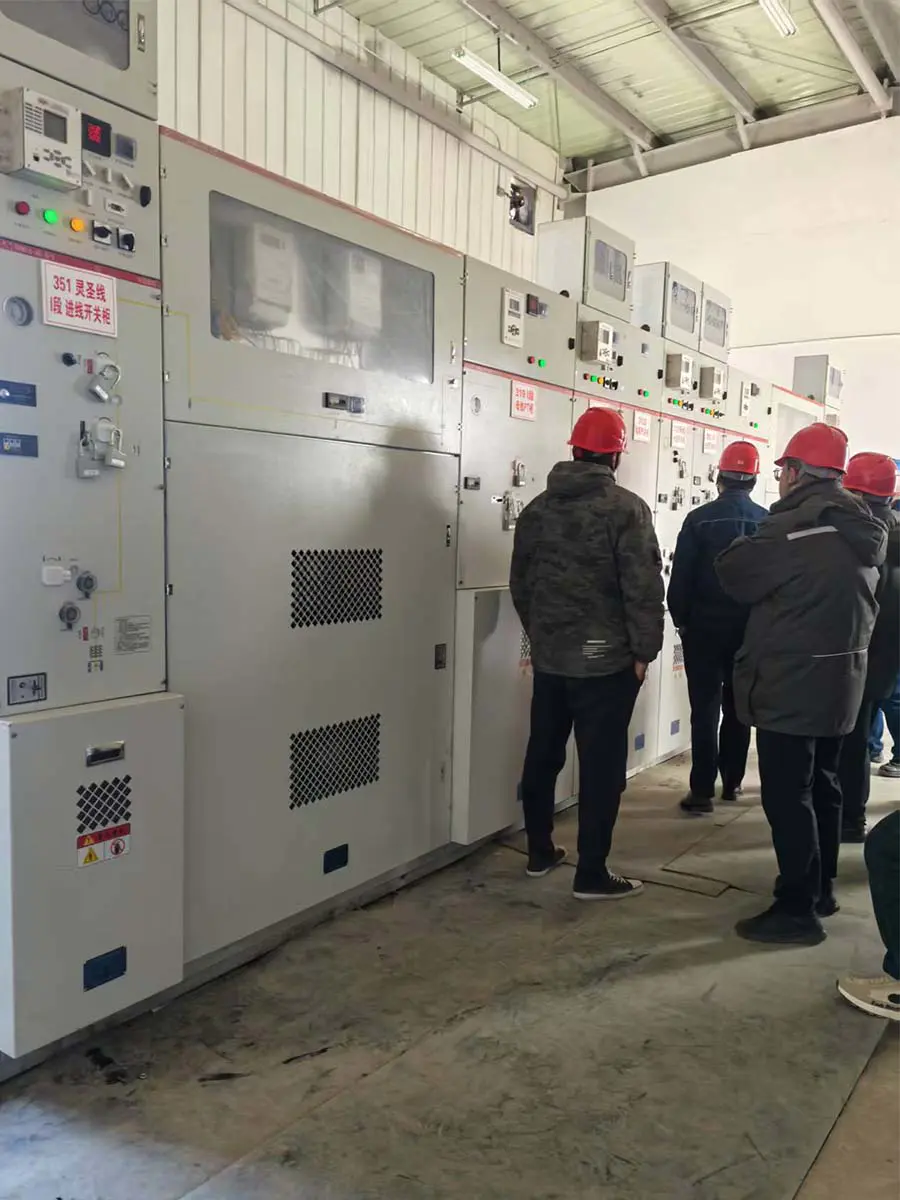

Power transmission successful
-

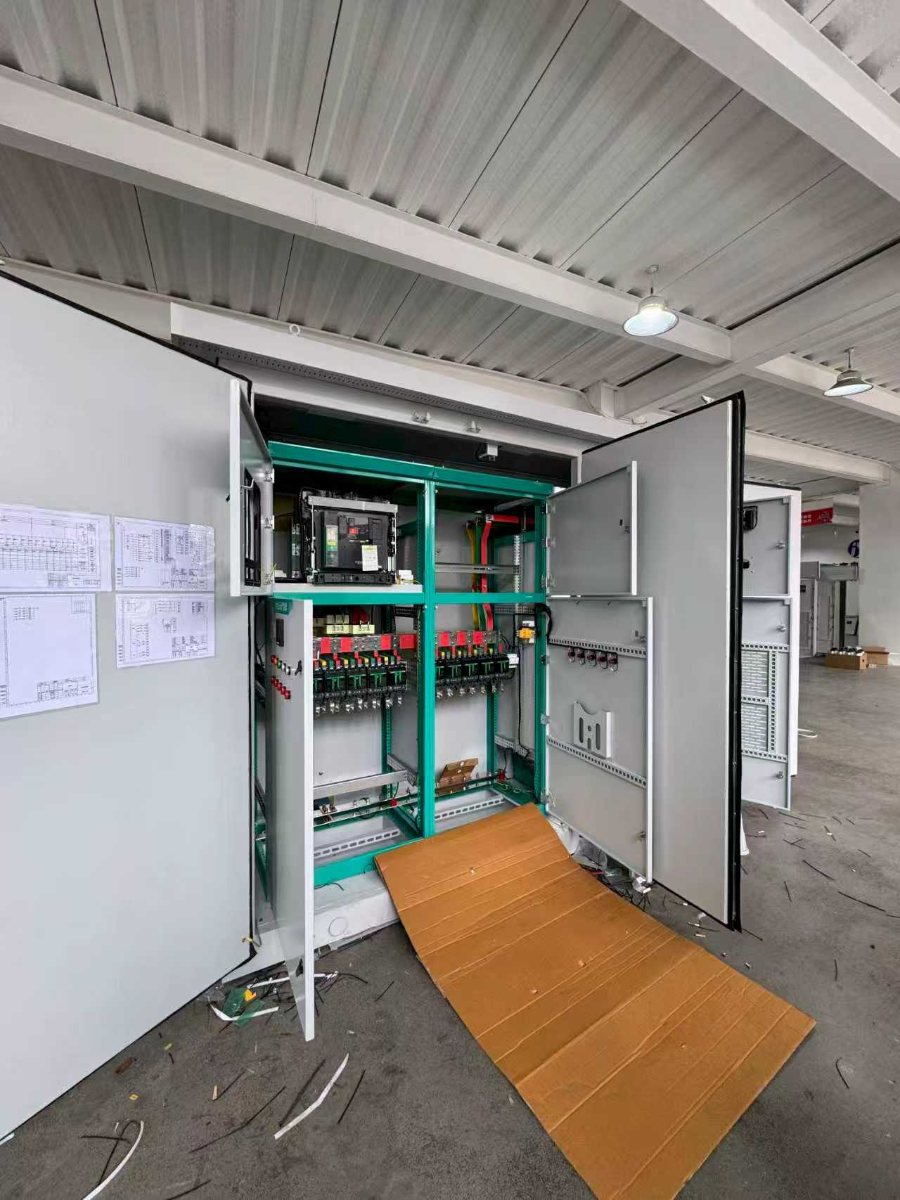

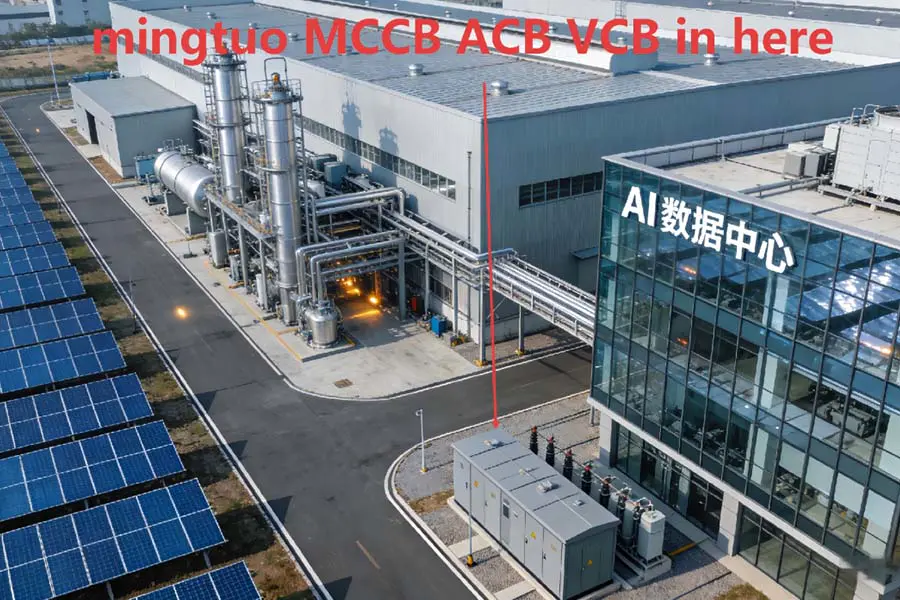

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-

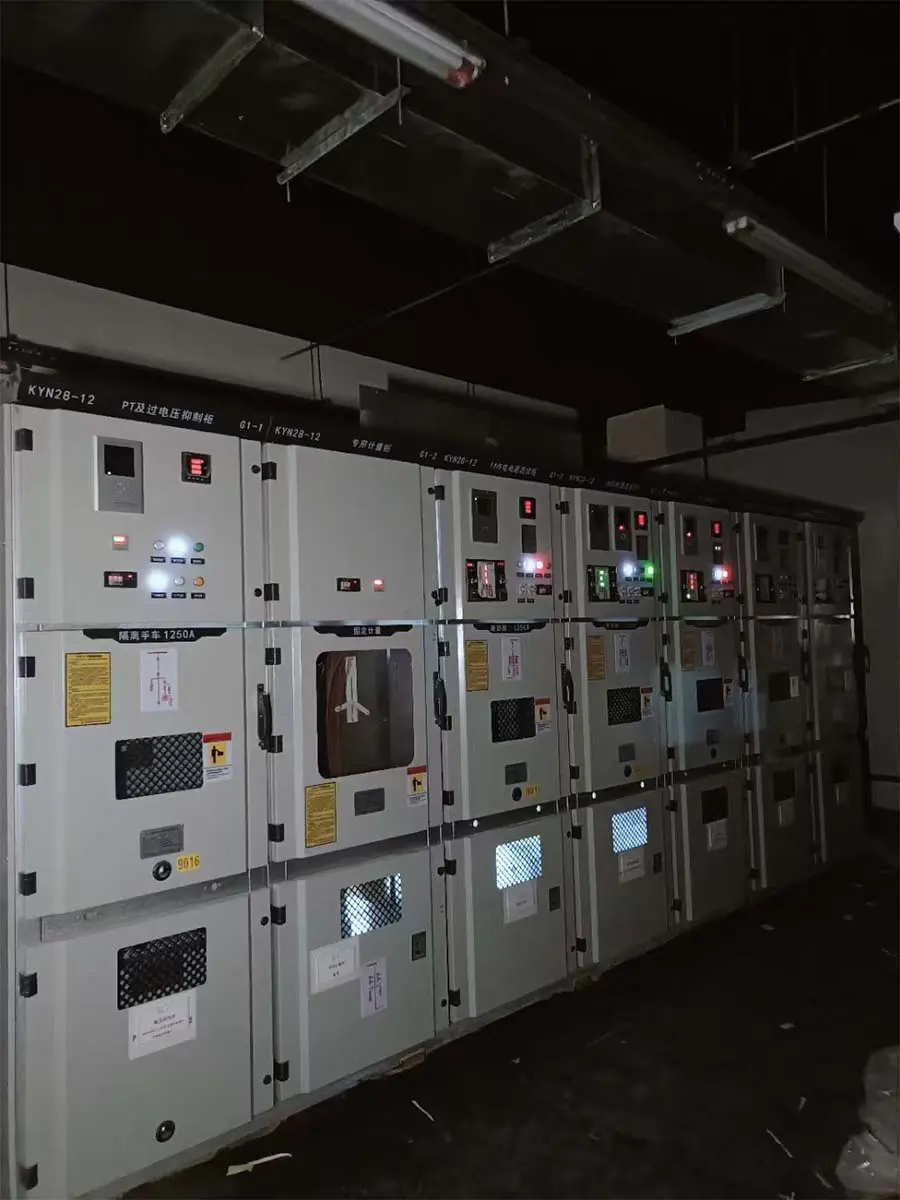

Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-

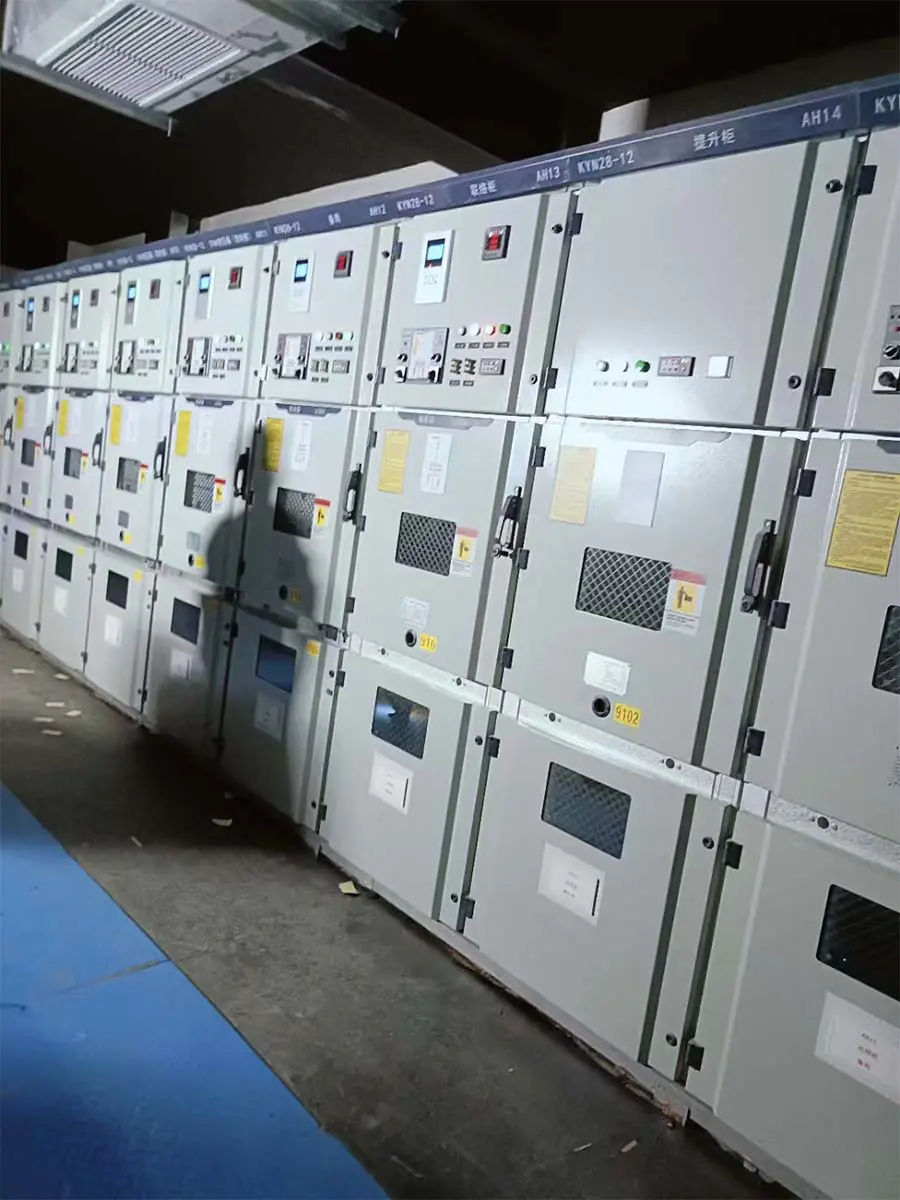

Power transmission successful
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| Não | Artigo | Unidades | Valor de contagem |
| 1 | A tensão nominal | - | 12 24 35 |
| 2 | A tensão nominal (short-term frequency tolerance 1min) | kV | 42 |
| 3 | A tensão nominal tolerance lightning shocks peak | - | 75 |
| 4 | Frequência nominal | Hz | 50 |
| 5 | Corrente nominal | A | 630、1250 |
| 630、1250、1600、2000、2500、3150 | |||
| 1250、1600、2000、2500、3150、4000 | |||
| 6 | Corrente nominal de curto-circuito aberto | ka | 20/25、31,5、40 |
| 7 | A tensão nominal short tolerance | ka | 20/25、31,5、40 |
| 8 | Classificação de curta duração | s | 4 |
| 9 | Corrente nominal peak tolerance | ka | 50/63、80、100 |
| 10 | Fechamento da corrente nominal de curto-circuito | ka | 50/63、80、100 |
| 11 | A tolerância de tensão de frequência do circuito secundário 1min) | V | 2000 |
| 12 | Conjunto de capacitor singleback nominal corrente de circuito aberto | A | 630/400 (40ka 800/400) |
| 13 | O capacitor nominal define correntes próximas | ka | 12,5 (frequência não superior a 1000 Hz) |
| 14 | Tempo de freio (tensão nominal) | senhora | ≤50 |
| 15 | Tempo do alimentador (tensão nominal) | senhora | ≤100 |
| 16 | Vida mecânica | - | 20000 |
| 17 | Corrente nominal open circuit times (life) | Troca | 20000 |
| 18 | Corrente nominal de curto-circuito circuito aberto | - | 50(40kA≤30) |
| 19 | Contato dinâmico e estático permite espessura de desgaste | milímetros | 3 |
| 20 | O alimentador de tensão operacional nominal | - | - |
| 21 | A tensão nominal break-brake operations | V | AC110/220 DC110/220 |
| 22 | Tensão nominal do motor de armazenamento | - | - |
| 23 | Classificação de potência do motor de armazenamento | W | 70 |
| 24 | Tempo de armazenamento | s | ≤10 |
| 25 | Distância de abertura do contato | milímetros | 11±1 |
| 26 | Super-viagem | - | 3,5±0,5 |
| 27 | Fechando o tempo de rejeição do contato | senhora | ≤240(A≤3) |
| 28 | Pontos trifásicos, fechando em diferentes estágios da sexualidade | - | ≤2 |
| 29 | Velocidade média do portão (separação de contato-6mm) | m/s | 0,9–1,2 |
| 30 | Velocidade média de fechamento (fechamento de contato de 6 mm) | m/s | 0,5–0,8 |
| 31 | Resistência líder do circuito elétrico | μΩ | ≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400) |
| 32 | Pressão de contato do alimentador do contator | N | 2000±200(2000A)、2400±200(25kA) 3100±200(31,5kA)、4250±250(40kA) |
| 33 | A sequência operacional nominal | - | Pontos – 0,3s – e pontos Década de 180 - e - |
