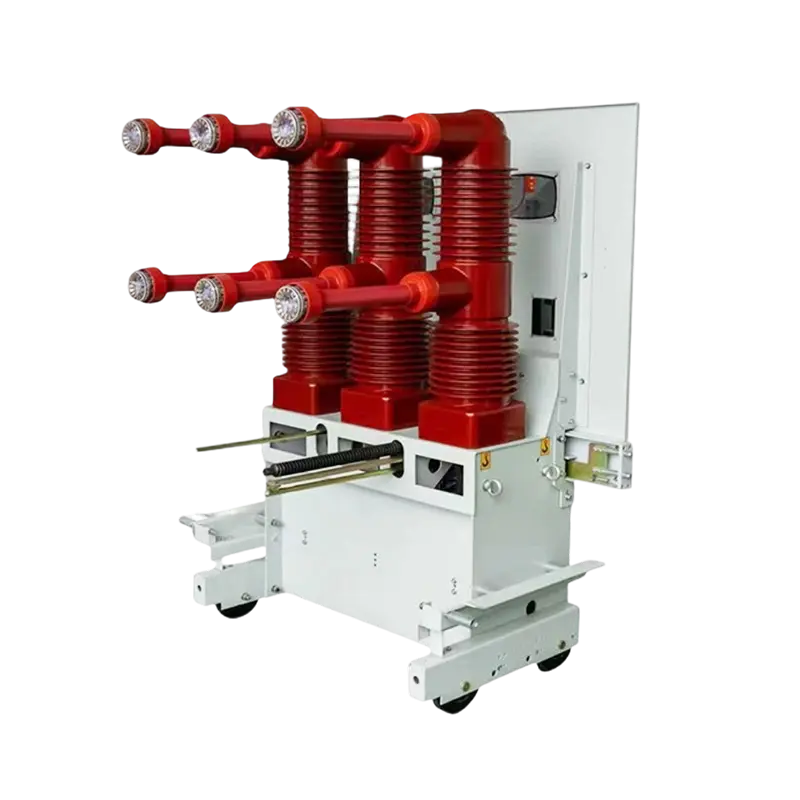

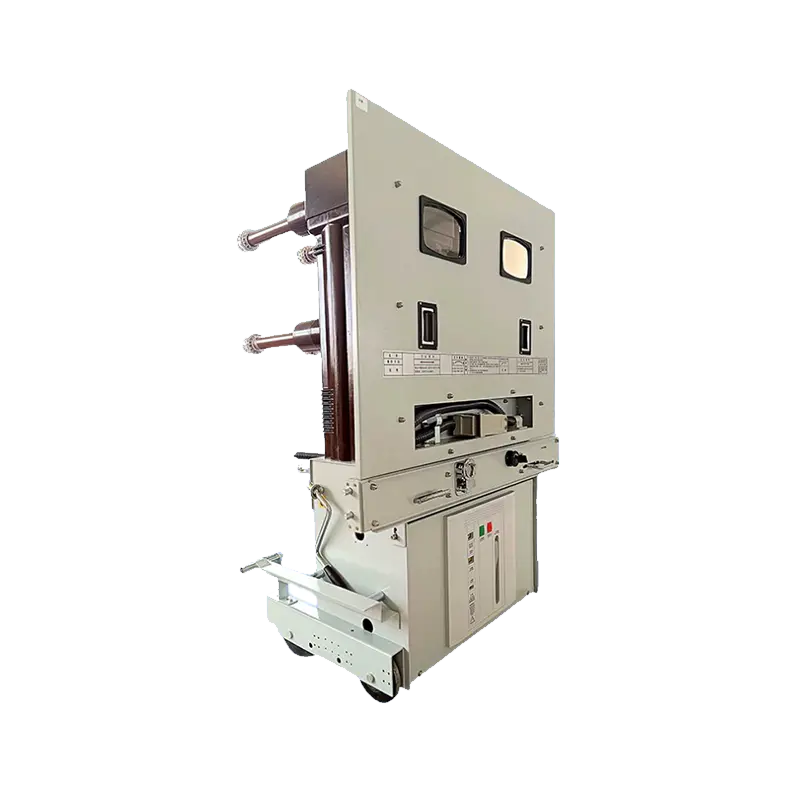

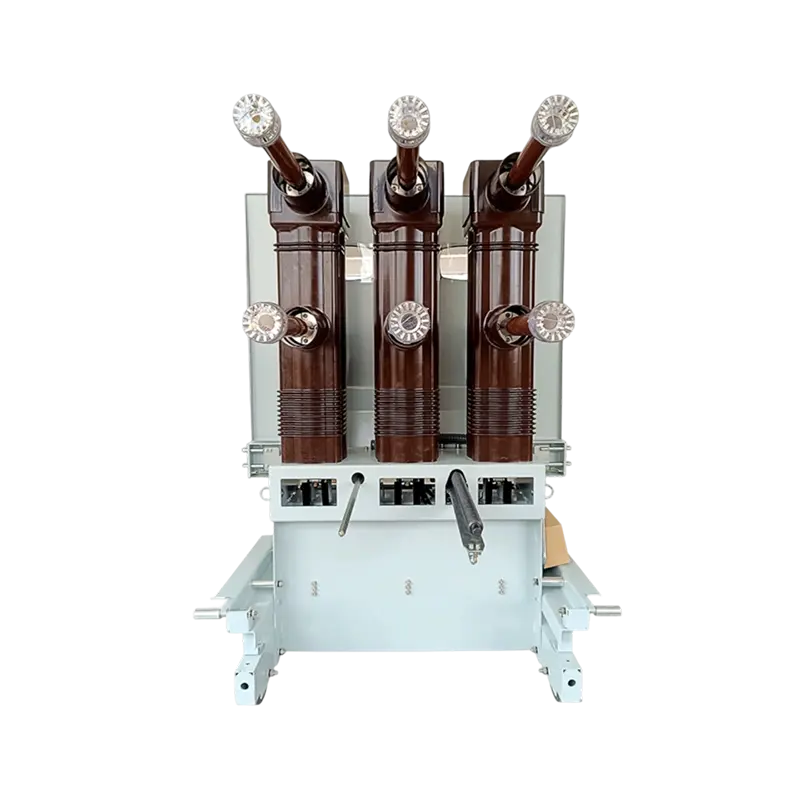

Atacado Disjuntor a vácuo externo ZN85 12kV, 630A, montado em poste
Página inicial / Produtos / Disjuntores a vácuo / Disjuntores a vácuo externos / Disjuntor a vácuo externo ZN85 12kV, 630A, montado em poste
Princípio de Funcionamento: Proteção de Redes de Distribuição: Linhas alimentadoras montadas em postes, eletrificação rural e seccionamento automático de circuitos de distribuição.
Subestações: Linhas de saída, proteção de transformadores e disjuntores de barramento.
Sistemas de energia industrial: Principais linhas de entrada da fábrica, proteção de motores grandes e circuitos de carga industrial.
Projetos de infraestrutura: Conexões de energia renovável, eletrificação ferroviária e sistemas de energia de mineração.
Cenários Especiais: Comutação frequente de carga, controle de banco de capacitores e interrupção segura das correntes de carga dos cabos.
 |  |  |
 |  |  |
Tecnologia de interrupção a vácuo: Os interruptores hermeticamente selados proporcionam alta rigidez dielétrica, extinção de arco e desempenho consistente durante uma vida útil prolongada.
Operação Mecânica: O mecanismo operado por mola permite operação manual e remota, permitindo rápida separação de contatos durante sobrecargas ou curtos-circuitos.
Proteção Ambiental: O invólucro com classificação IP54 com materiais resistentes à corrosão garante durabilidade em condições climáticas extremas, incluindo alta umidade, vento e poeira.
Layout compacto e modular: simplifica a instalação, inspeção e manutenção ao mesmo tempo que integra equipamentos auxiliares essenciais, como transformadores de corrente e relés de proteção.
Alta confiabilidade com resistência mecânica de 10.000 operações
Tecnologia avançada de interruptores a vácuo para manutenção mínima
Design compacto e resistente à corrosão, adequado para ambientes externos
A proteção IP54 garante operação em condições adversas
Recursos integrados de monitoramento inteligente e controle remoto
Conformidade com os padrões GB/T 11022 e IEC 62271
Configurações personalizáveis para requisitos específicos do projeto
 |  |  |
 |  | |

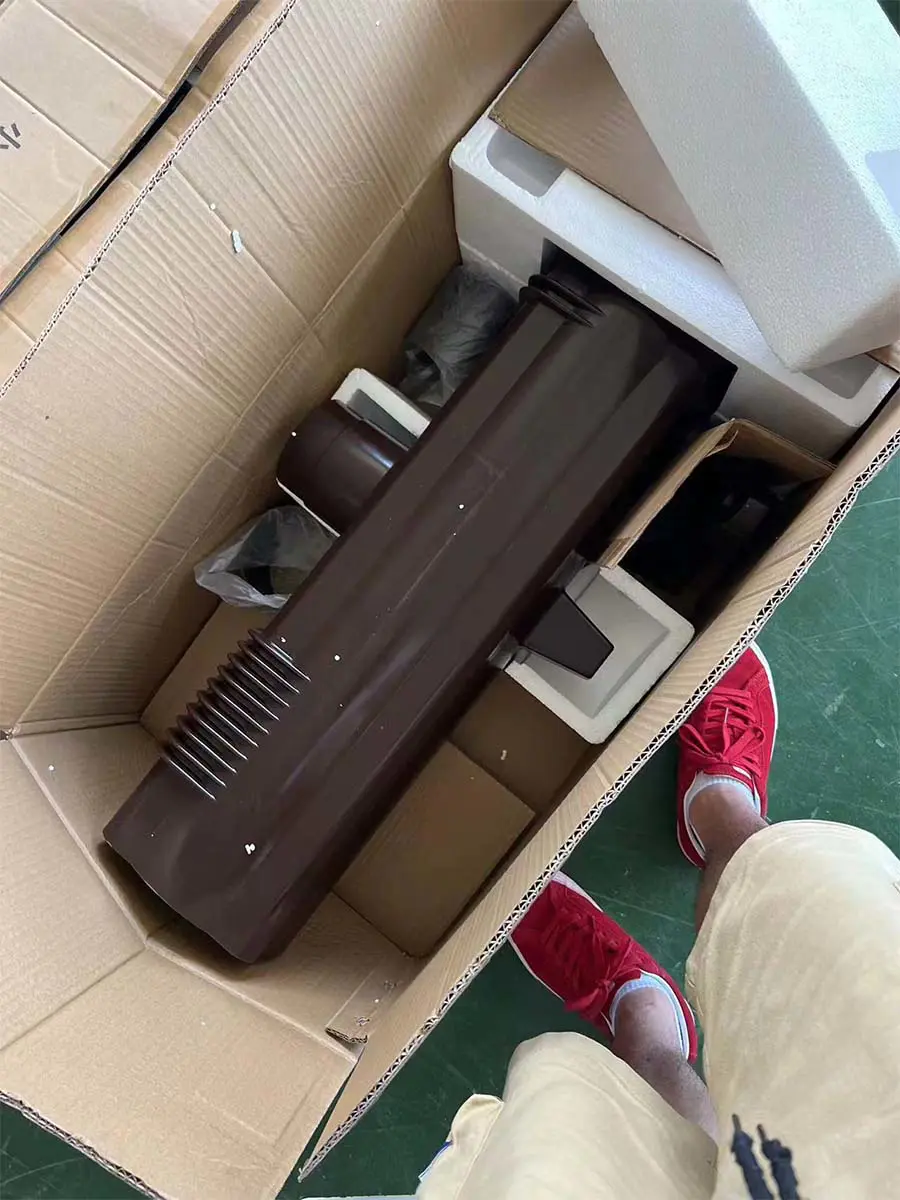

Para garantir a segurança no transporte, nossos produtos elétricos são exportados em caixas de madeira reforçadas. As caixas passam por tratamento térmico e possuem a marca ISPM-15, possibilitando agilidade no desembaraço aduaneiro. O design da base elevada facilita a operação da empilhadeira, enquanto a fixação interna com absorção de choque garante que os produtos cheguem intactos. Todas as caixas externas são claramente etiquetadas e atendem aos padrões logísticos internacionais.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-

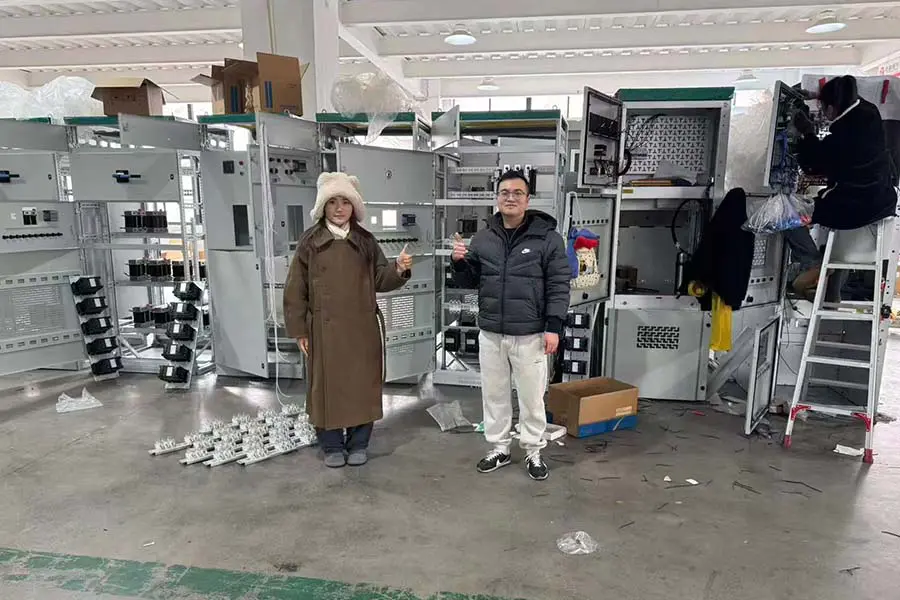

Box-typesubstation ACB VCB MCCB
-

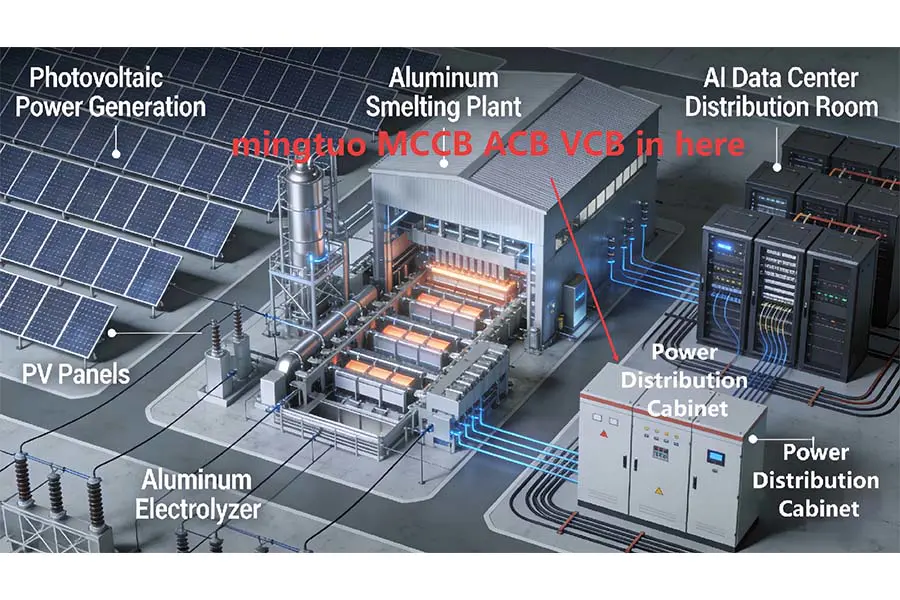

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Application Scenario Footage
-

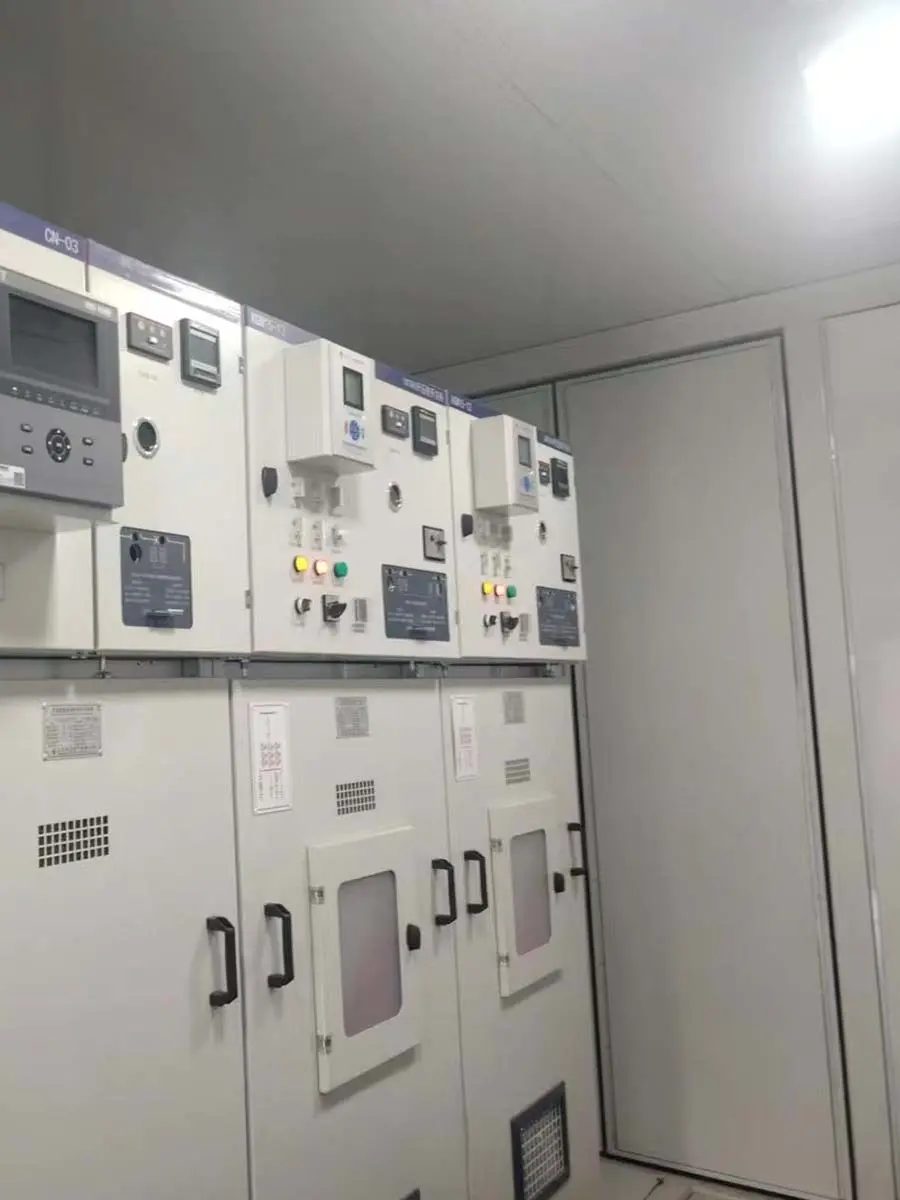

35kV high-voltage switchgear, power transmission successful
-

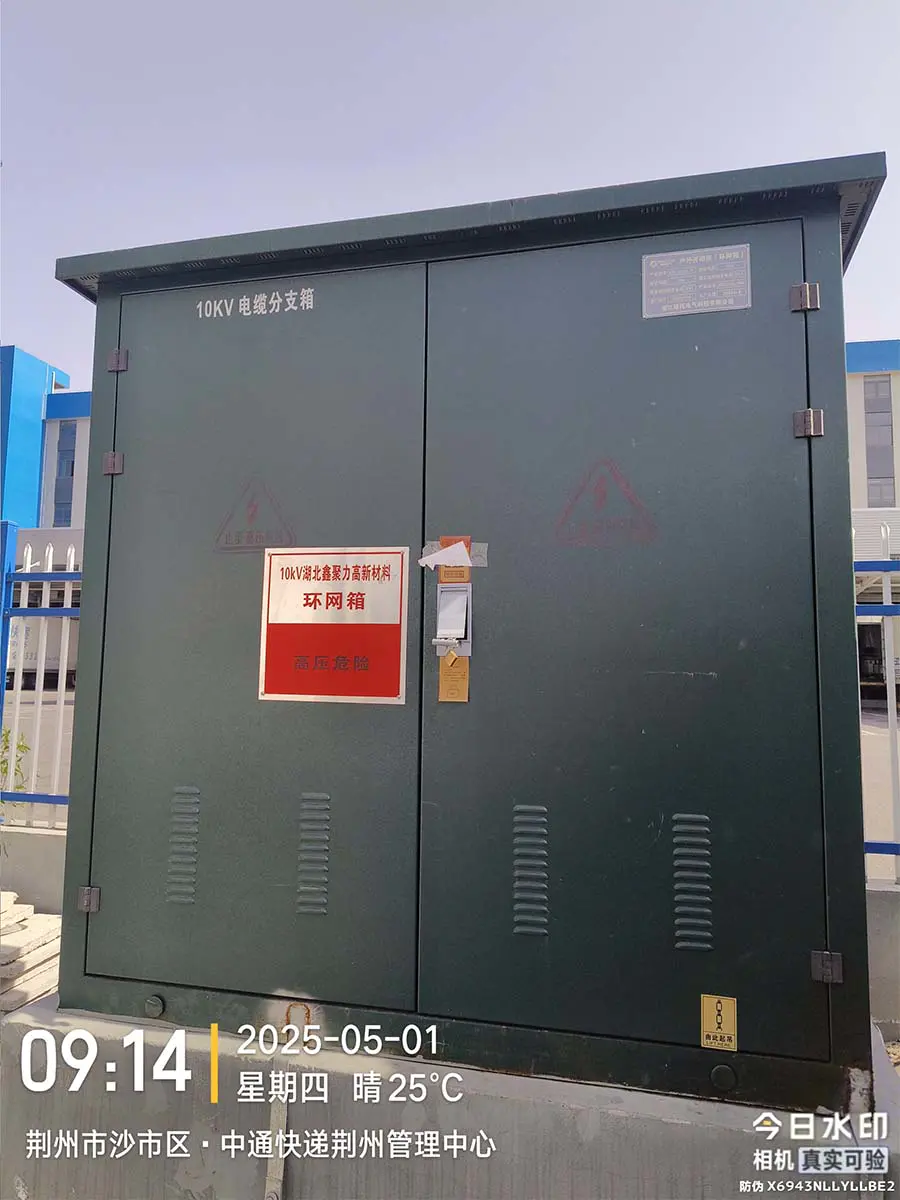

10kV ring main unit, VCB
-

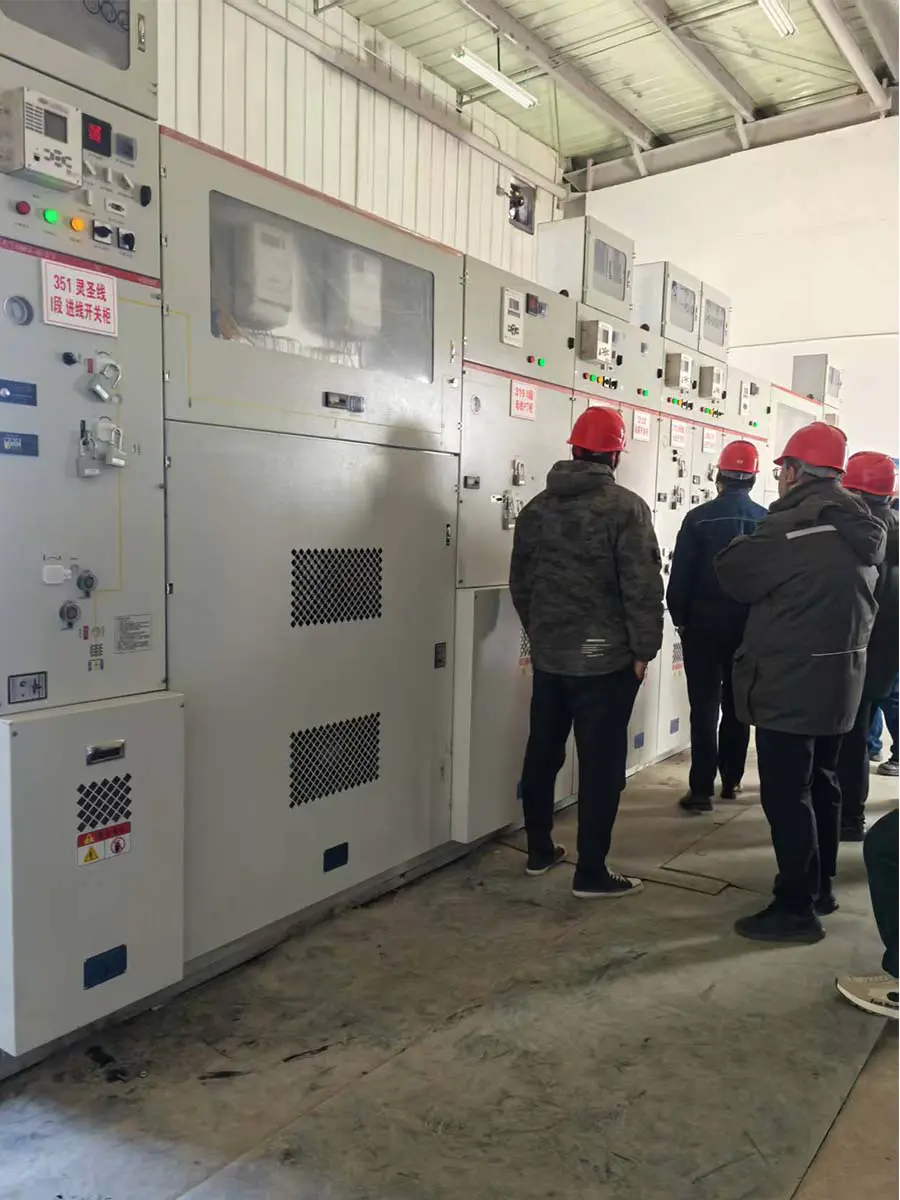

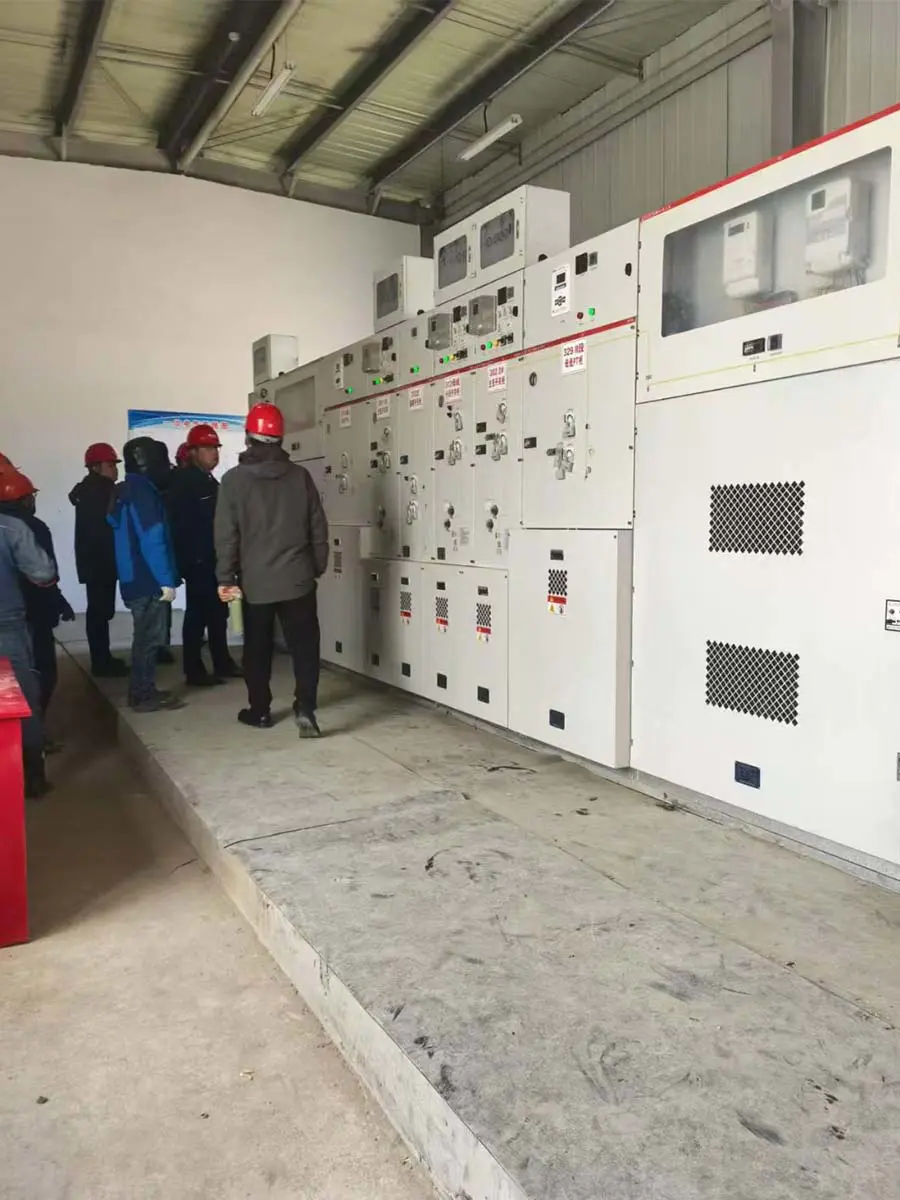

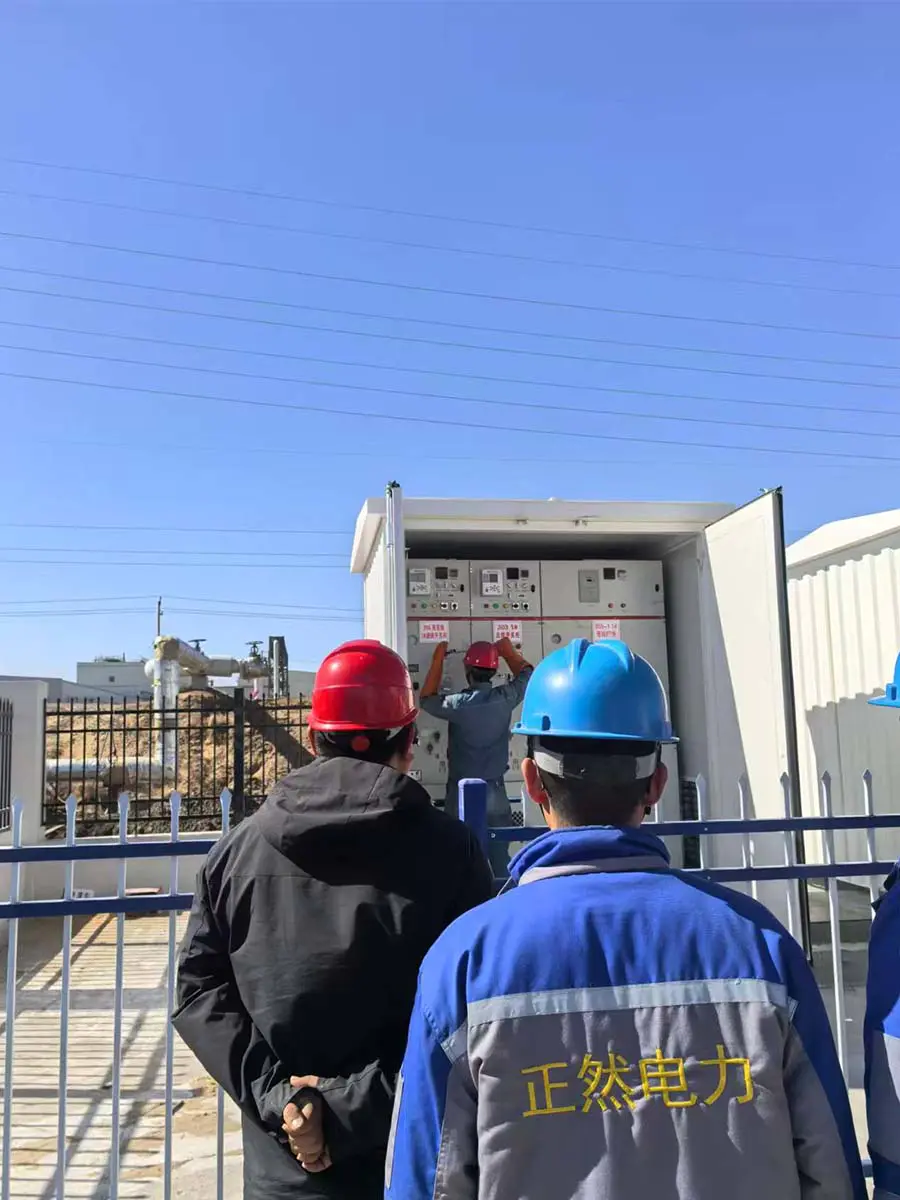

35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
| Categoria de parâmetro | Especificação | Notas |
| Tensão nominal | 12kV | Padrão para redes de distribuição |
| Corrente nominal | 400A, 630A, 1250A | Avaliações comuns disponíveis |
| Corrente suportável nominal de curto prazo | 16 kA, 20 kA, 25 kA | |
| Corrente nominal de interrupção de curto-circuito | 16 kA, 20 kA, 25 kA | |
| Corrente suportável de pico nominal | 40 kA, 50 kA, 63 kA | |
| Nível de isolamento nominal | Frequência de energia: 42 kV / Impulso de raio: 75 kV | (1 minuto) |
| Vida Mecânica | 10.000 operações | Mínimo |
| Vida Elétrica | 10.000 operações (at rated current) | |
| Meio Interruptor | Vácuo | Selado em garrafa de cerâmica |
| Mecanismo Operacional | Mola / Eletromagnética | |
| Tensão de controle | CA/CC 110 V, 220 V | Opções comuns |
| Dimensões totais (aprox.) | 900 x 800 x 1200 mm (A x L x P) | Varia de acordo com a configuração |
| Método de instalação | Montado em poste / montado no solo | Uso externo |
| Temperatura ambiente | -30°C a 40°C |
