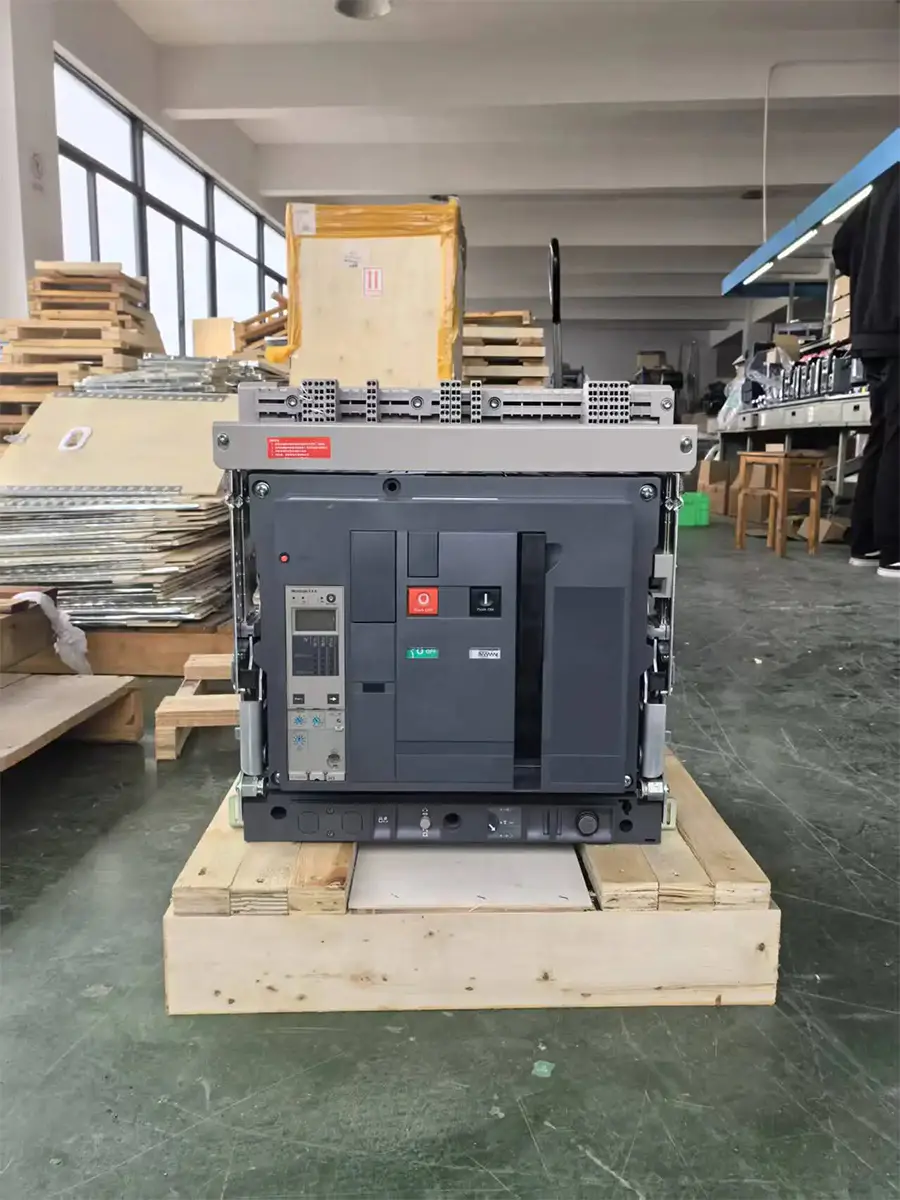

Disjuntor pneumático de alto desempenho 1600A–6300A, tipo fixo e extraível

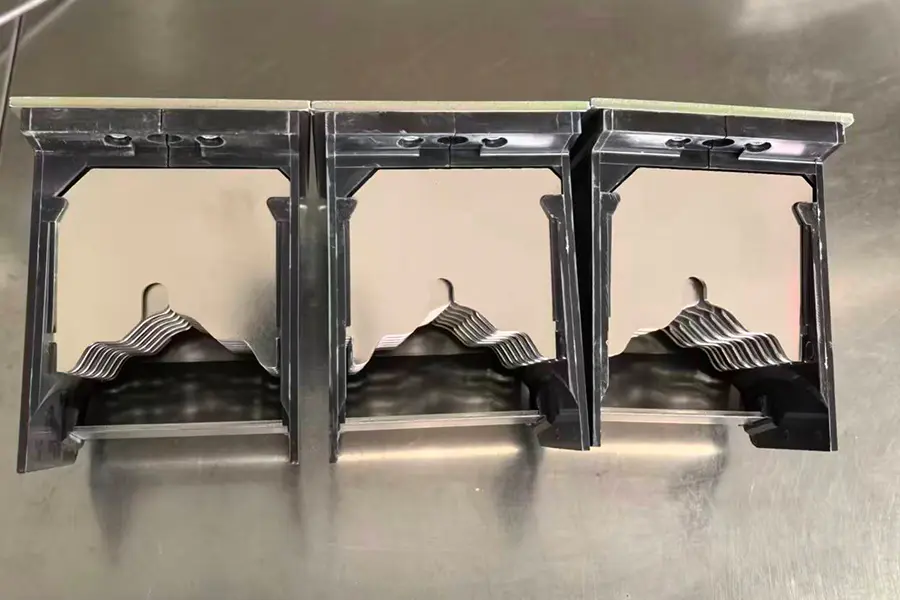

Um disjuntor pneumático (ACB) opera interrompendo automaticamente o fluxo de corrente após a detecção de sobrecarga ou curto-circuito. Em condições normais, seus contatos principais permanecem fechados para permitir o fluxo de corrente desobstruído. Quando ocorre sobrecorrente sustentada, o elemento térmico deforma devido ao acúmulo de calor, acionando o mecanismo de disparo. Em eventos repentinos de curto-circuito, a bobina solenóide produz uma força magnética instantânea para ativar o mecanismo de disparo. Esta ação separa rapidamente os contatos principais, gerando um forte arco elétrico que é imediatamente direcionado para a câmara de extinção de arco. Lá, o arco é dividido, resfriado e extinto, desconectando o circuito com segurança e evitando danos ao sistema.

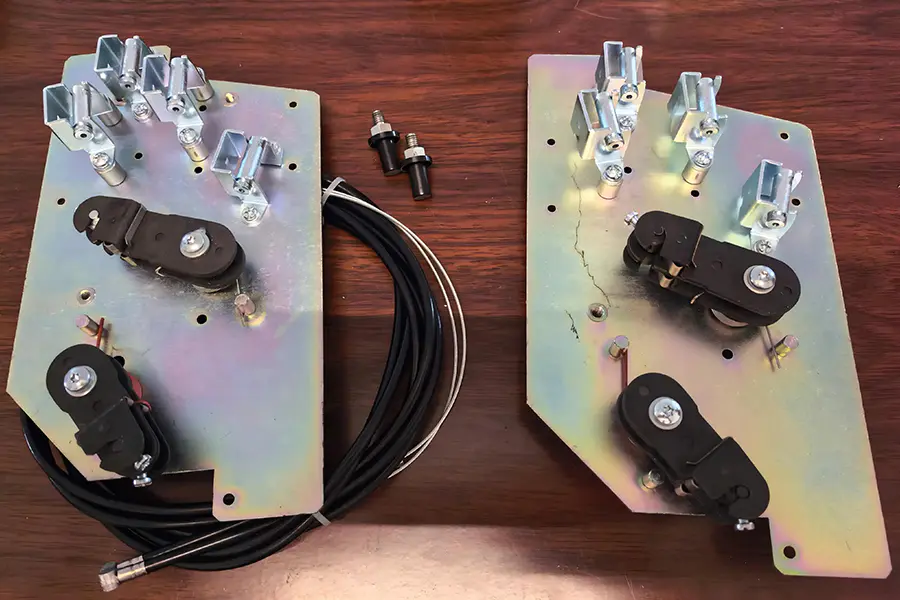

A fonte de alimentação dupla realiza intertravamento mecânico e elétrico, alternando entre duas linhas de fonte de alimentação. Quando a rede elétrica está disponível, o disjuntor da rede elétrica é fechado, mas a geração de energia não pode ser fechada. Quando a energia da rede elétrica é cortada, o gerador gera energia e o disjuntor da linha de geração de energia é fechado, mas a energia da rede elétrica não pode ser fechada. Apenas uma das duas fontes de energia pode ser fechada.
