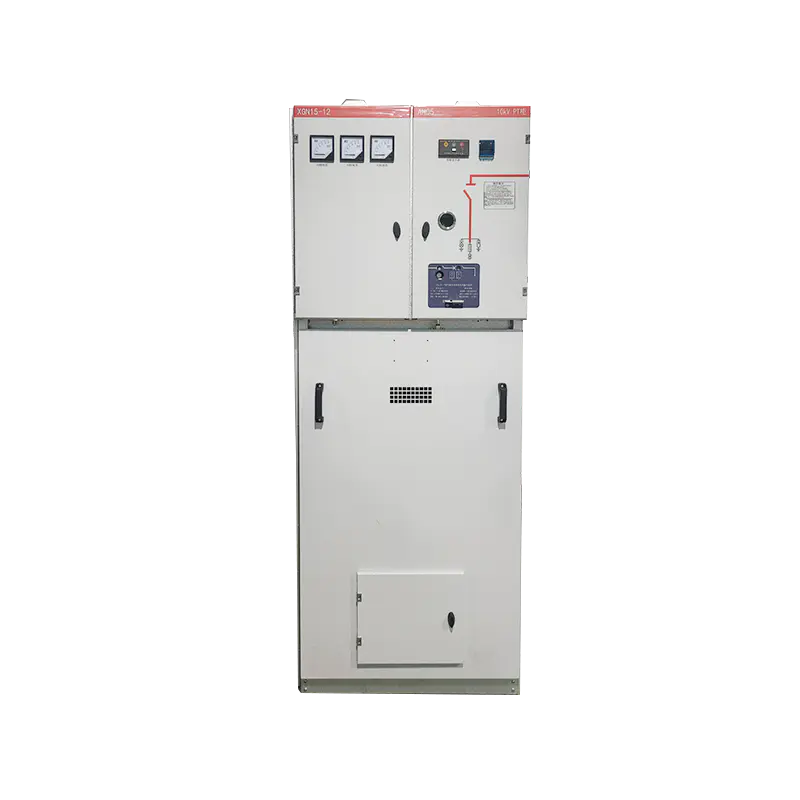

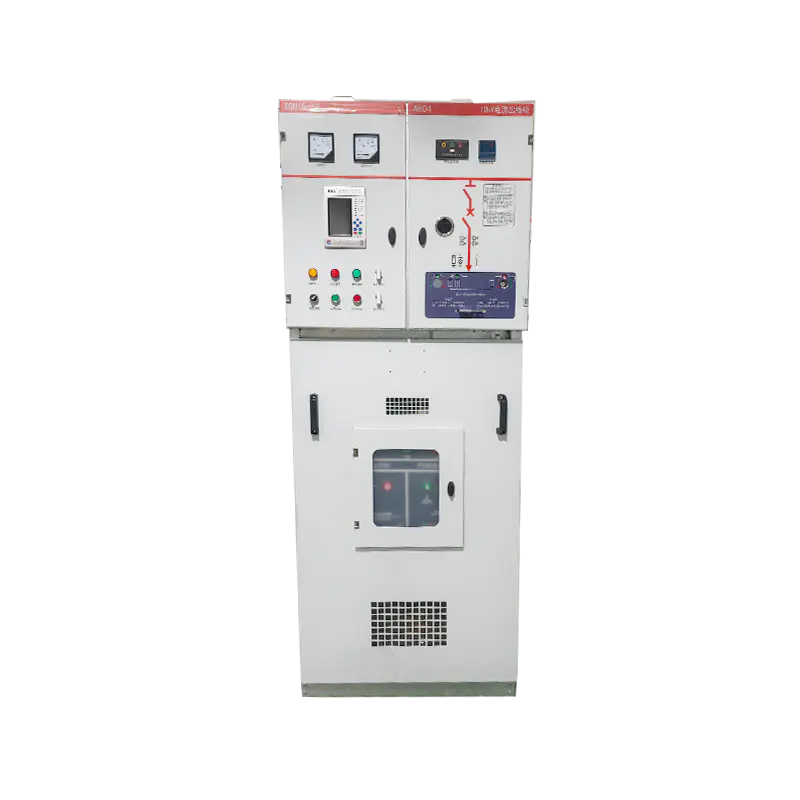

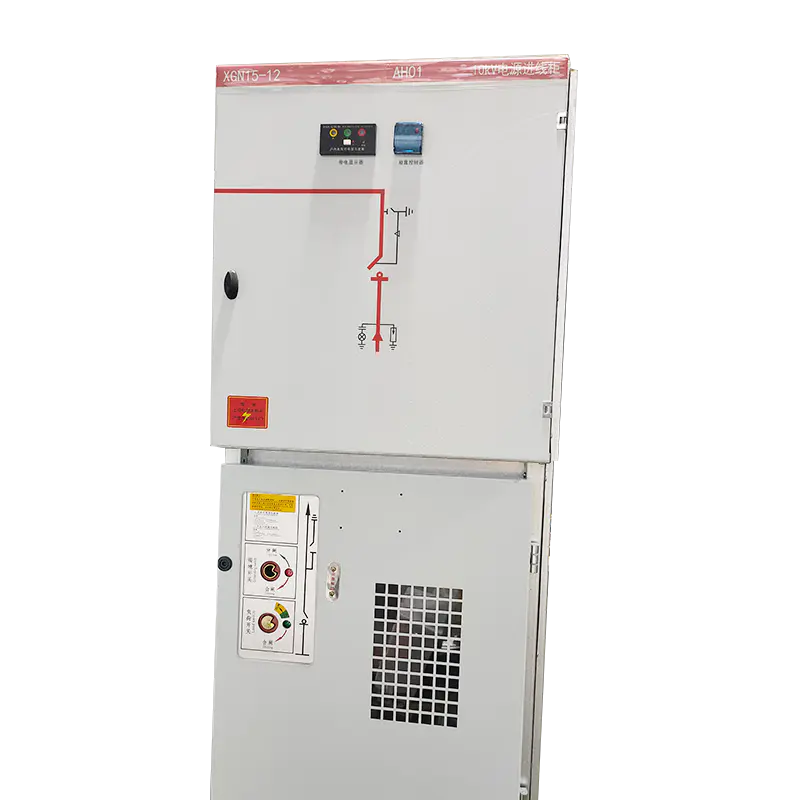

Unidade principal de anel RMU 12kV com isolamento sólido ecológico livre de SF6

Visão geral do produto

O gabinete isolado a gás ecológico é um novo equipamento integrado de distribuição de energia livre de SF₆ para ambientes internos e externos, desenvolvido de forma independente pela Mingtuo Electric. Ele abandona o tradicional gás de efeito estufa hexafluoreto de enxofre e adota ar seco ou nitrogênio como meio isolante e extintor de arco ecológico. Seccionador de alta tensão, chave de aterramento, disjuntor a vácuo, CT/PT e unidades secundárias de medição e controle estão todos integrados em um tanque de gás selado.

O equipamento suporta os modos de fonte de alimentação de rede em anel e fonte de alimentação de terminal único. É amplamente aplicado na renovação da rede elétrica urbana, comunidades residenciais, praças comerciais, usinas de armazenamento de energia fotovoltaica, parques industriais e projetos temporários de fornecimento de energia para construção. Ele serve como um substituto ecológico de baixo carbono para gabinetes tradicionais isolados a gás SF₆, transformadores americanos montados em almofadas e subestações pré-fabricadas europeias.

Principais vantagens do produto

3.1 Emissão zero de gases de efeito estufa, baixo carbono e ecologicamente correto

O tanque de gás selado utiliza ar seco ou nitrogênio de alta pureza como meio isolante e extintor de arco, sem gás SF₆ de efeito estufa ou substâncias perigosas contendo flúor, com potencial de aquecimento global próximo de zero. Está em conformidade com as políticas nacionais de duplo carbono e com os padrões de licitação de redes de energia verde. O meio isolante pode ser esgotado e reciclado diretamente após o descomissionamento do equipamento, reduzindo os custos de eliminação de resíduos perigosos e realizando uma operação de baixo carbono em todo o ciclo de vida.

3.2 Tanque de gás selado compacto e integrado, pequena área ocupada

Todos os componentes primários de alta tensão estão integrados dentro de um tanque de gás selado em aço inoxidável. O tamanho geral do gabinete é muito menor do que o das subestações de caixa europeias e dos painéis tradicionais isolados a ar com a mesma capacidade. O design modular integrado reduz enormemente os custos de fundação civil, simplifica o transporte marítimo e terrestre e permite rápida instalação e posicionamento no local.

3.3 Estrutura Segura Totalmente Isolada, Baixa Manutenção

Todas as peças energizadas de alta tensão são colocadas dentro do tanque de gás selado com metal, sem componentes energizados expostos. O design de isolamento totalmente fechado garante eletrificação zero na superfície do gabinete para uma operação de toque segura. Circuitos de aterramento independentes e intertravamentos multimecânicos (fechamento/aterramento/intertravamento da porta do gabinete) evitam acidentes por choque elétrico causados ​​por operação incorreta.

O tanque de gás selado isola umidade, poeira e condensação para evitar oxidação e envelhecimento do meio de isolamento, suportando operação livre de manutenção a longo prazo em condições normais de trabalho. Transformadores plug-in padrão e terminais secundários permitem a substituição rápida de componentes defeituosos sem desmontar o tanque de gás principal.

3.4 Gabinete externo anticorrosão, adaptável a ambientes agressivos

O gabinete é feito de chapa de aço espessa laminada a frio com revestimento de pulverização eletrostática antiferrugem especial para uso externo, resistente à chuva, areia, alta umidade e temperaturas extremas. O design superior inclinado acelera a drenagem da água da chuva e as portas de gabinete multi-vedadas com proteção com classificação IP se adaptam às áreas chuvosas do sul, às regiões frias do norte e aos ambientes costeiros de névoa salina.

3.5 Compartimento de baixa tensão personalizável e expansão inteligente

O compartimento de baixa tensão é pré-instalado com trilhos de montagem abundantes, suportando disjuntores em caixa moldada opcionais, medidores de energia multifuncionais, chaves de transferência automática ATS, módulos de compensação de potência reativa e dispositivos de monitoramento inteligentes. A interface de comunicação RS485 padrão permite uma conexão perfeita com sistemas inteligentes de distribuição de energia e sistemas de monitoramento remoto de armazenamento de energia fotovoltaica para realizar medição remota, sinalização remota e controle remoto.

3.6 Circuito principal de baixa perda e alta confiabilidade

O interruptor a vácuo integrado oferece desempenho de interrupção estável com forte resistência a curto-circuito e sobrecarga. A estrutura otimizada do barramento de cobre reduz a perda de circuito e o ruído de funcionamento. O gabinete suporta operação contínua de carga pesada por muito tempo, ideal para cenários de alta carga, como fábricas e estações de armazenamento de energia.

Tabela de parâmetros técnicos

Estrutura

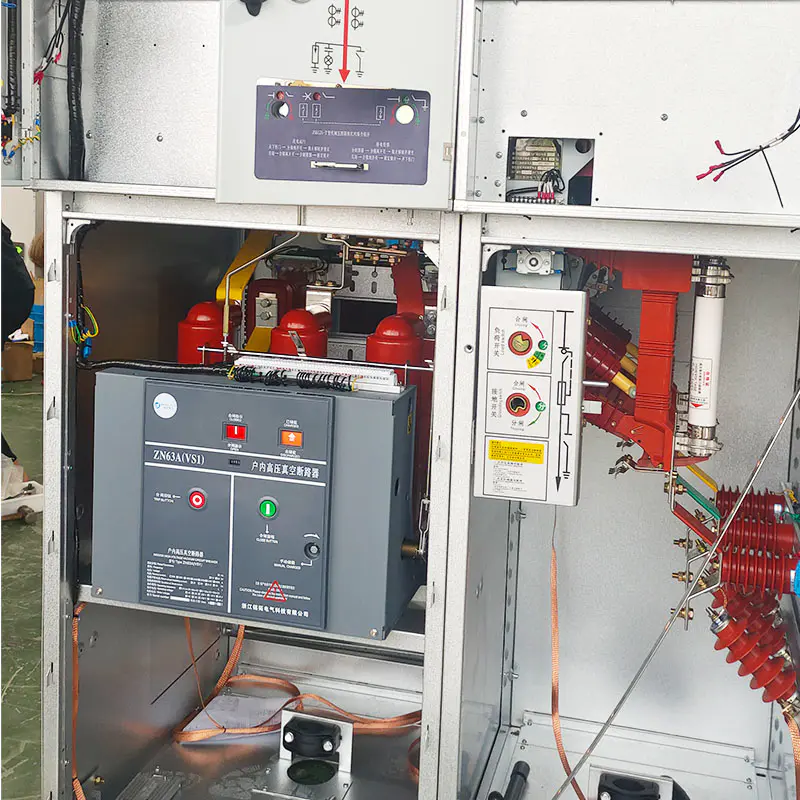

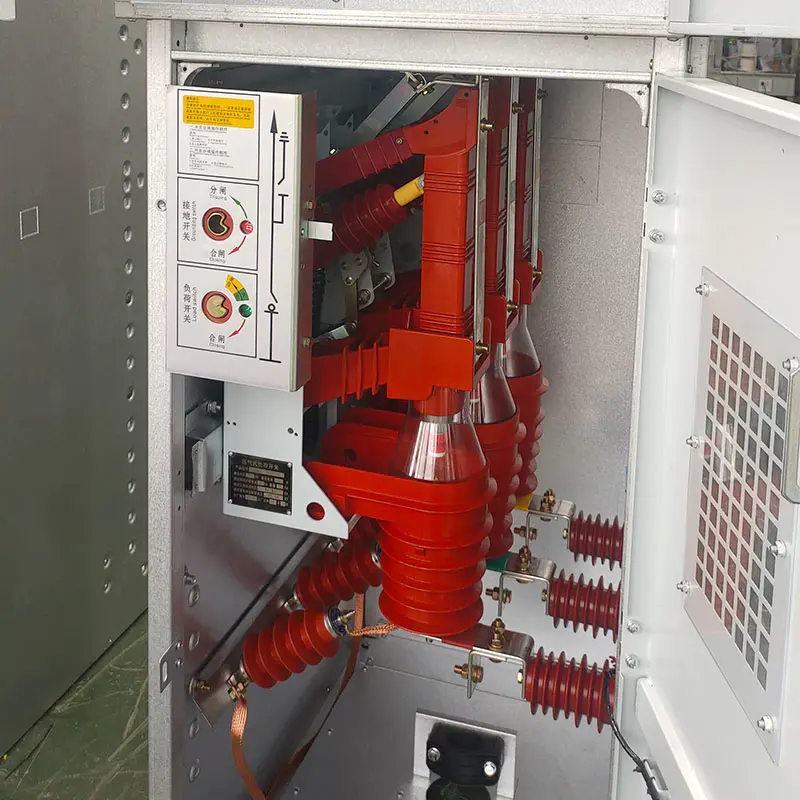

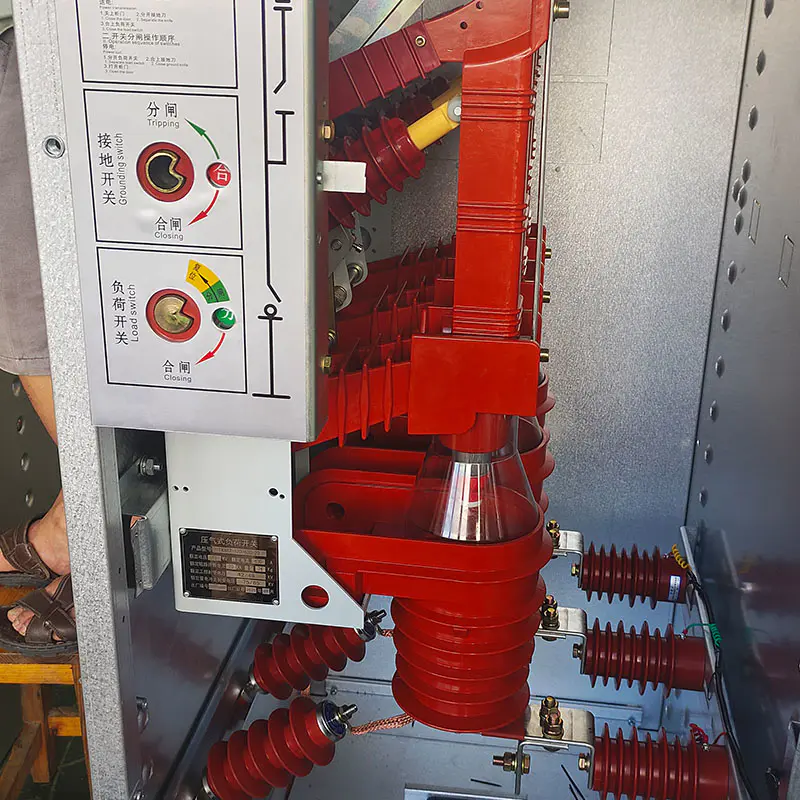

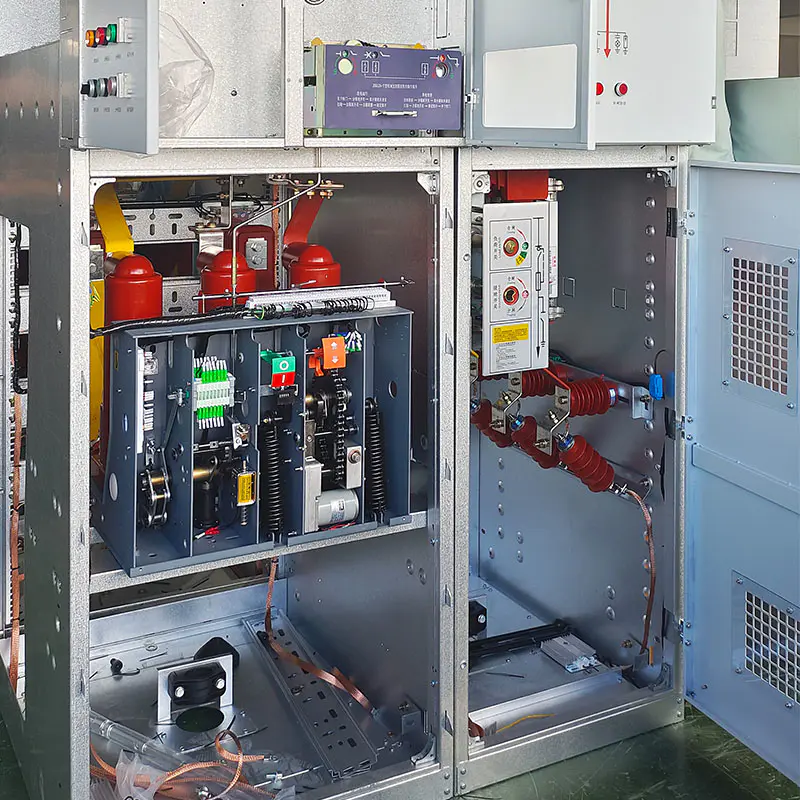

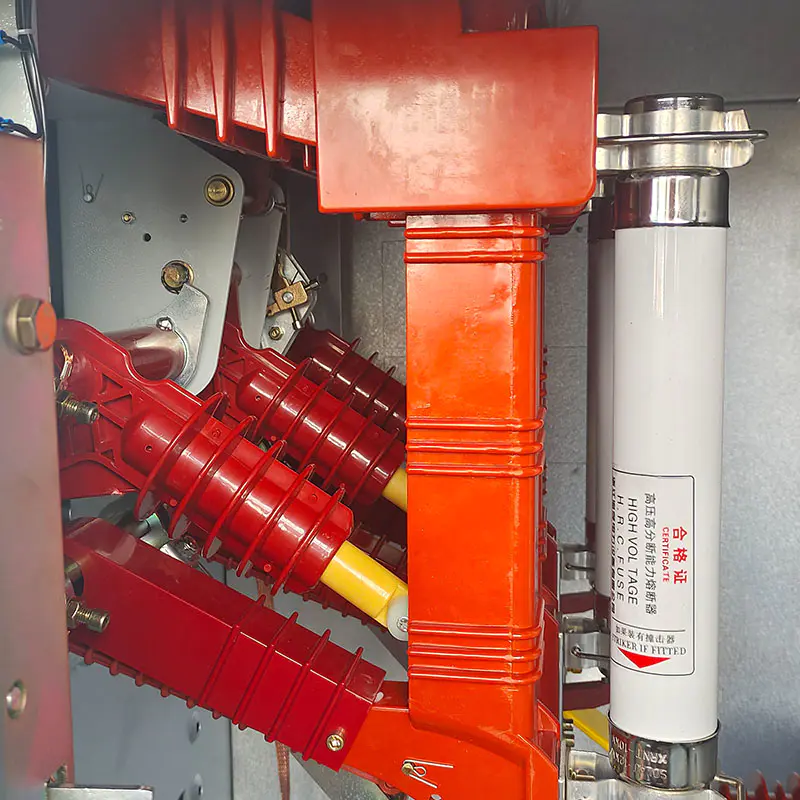

O tanque de gás de aço inoxidável totalmente selado integra disjuntor a vácuo, seccionador, chave de aterramento, manômetro de gás e dispositivo de alívio de pressão à prova de explosão. Todos os componentes ativos de alta tensão são selados dentro de um meio de ar seco/nitrogênio para isolar a umidade externa e a poeira. As interfaces de monitoramento de pressão e detecção de vazamento de gás são reservadas para inspeção on-line. Equipado com intertravamentos mecânicos completos de cinco prevenção para evitar operações incorretas perigosas, como fechamento da chave de aterramento sob carga e abertura da porta do gabinete principal sob tensão.

5.1 Compartimento de saída independente de baixa tensão (lado direito)

Separado fisicamente do tanque de gás de alta tensão por uma divisória de aço. O layout de trilho padronizado permite a instalação de MCCBs, medidores multifuncionais, ATS, compensação de potência reativa e módulos de comunicação inteligentes. O compartimento independente do terminal de fiação secundária garante uma fiação organizada e uma manutenção conveniente.

5.2 Compartimento de operação e monitoramento (lado esquerdo)

Layout centralizado de alças de operação, indicadores de exibição ao vivo, medidores de monitoramento de pressão de gás e controladores de temperatura e umidade. A janela de observação visual permite a visualização direta do status de fechamento/abertura do interruptor sem abrir o 5.3 Gabinete Externo Integrado

Armário monobloco em aço laminado a frio com topo inclinado para rápida drenagem das águas pluviais. Revestimento eletrostático anticorrosivo antiferrugem aplicado em geral. Várias portas de gabinete com trava independente separam os compartimentos de alta tensão, baixa tensão e operação para manutenção em zonas mais seguras.

Cenários de aplicação

Projetos Municipais: Renovação da rede elétrica urbana, túneis rodoviários, trânsito ferroviário, construção temporária de fornecimento de energia para engenharia municipal, distribuição centralizada de energia para iluminação pública

Edifícios comerciais e residenciais: comunidades residenciais, escolas, hospitais, shopping centers e edifícios de escritórios

Nova Indústria Energética: Centrais fotovoltaicas distribuídas, parques eólicos e armazenamento de energia que apoiam a distribuição de energia

Parques Industriais: Oficinas de fábricas, empresas de mineração e fornecimento de energia centralizado em zonas industriais

Projetos de demonstração de baixo carbono: Parques governamentais de carbono zero, neutralidade de carbono apoiando projetos de distribuição de energia com requisitos obrigatórios de ausência de SF₆

Atualização da rede de distribuição de energia rural
