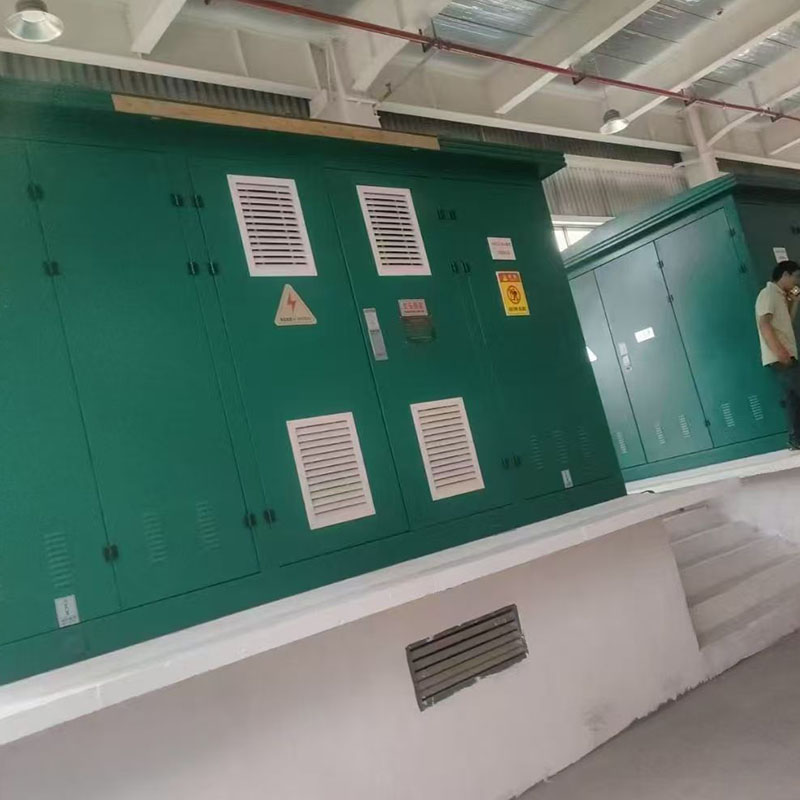

O tipo europeu subestação pré-fabricada/transformador combinado ZGS

Visão geral do produto

O transformador montado em almofada tipo americano ZGS12 é um equipamento integrado de distribuição de energia pré-fabricado para exterior desenvolvido de forma independente pela Mingtuo Electric. Ele integra interruptor de carga de alta tensão, fusíveis plug-in de sensibilidade dupla, transformador imerso em óleo e gabinete de saída de baixa tensão em um tanque de óleo selado compartilhado, adotando um design imerso em óleo totalmente selado e isolado.

Ele suporta modos de fornecimento de energia de rede em anel e terminal único, amplamente aplicados na renovação da rede elétrica urbana, comunidades residenciais, praças comerciais, estações de energia fotovoltaica distribuídas, parques industriais e projetos de fornecimento de energia de construção temporária.

Principais vantagens do produto

Estrutura ultracompacta integrada de tanque único

Todos os componentes de proteção de alta tensão e o corpo do transformador compartilham um tanque de óleo selado. O volume total é de apenas 1/3 ~ 1/5 da subestação europeia com a mesma capacidade, reduzindo significativamente a ocupação do solo e os custos de construção civil. O design integrado de caixa única simplifica o transporte marítimo e terrestre e a colocação de fundações no local.

Isolamento total e alta segurança com toque seguro

As linhas de entrada de alta tensão adotam conectores de cabo em cotovelo totalmente isolados; A superfície externa do encaixe do cabo tem eletrificação zero e pode ser tocada para uma operação segura. O fusível de reserva com limitação de corrente do fusível plug-in de sensibilidade dupla realiza proteção dupla contra sobrecorrente e sobrecarga, evitando o desgaste do equipamento. O design de aterramento de três pontos elimina partes expostas ao vivo para evitar acidentes por choque elétrico.

Baixa manutenção e longa vida útil

O tanque de óleo totalmente selado isola o óleo isolante do ar, retardando o envelhecimento do óleo para um funcionamento sem manutenção a longo prazo. Os terminais de fusíveis e cabos plug-in padrão permitem a substituição rápida de componentes danificados sem desmontagem complexa. O invólucro de aço laminado a frio com revestimento eletrostático externo anticorrosão se adapta a ambientes externos com chuva, poeira e alta umidade.

Compartimento flexível e personalizado de baixa tensão

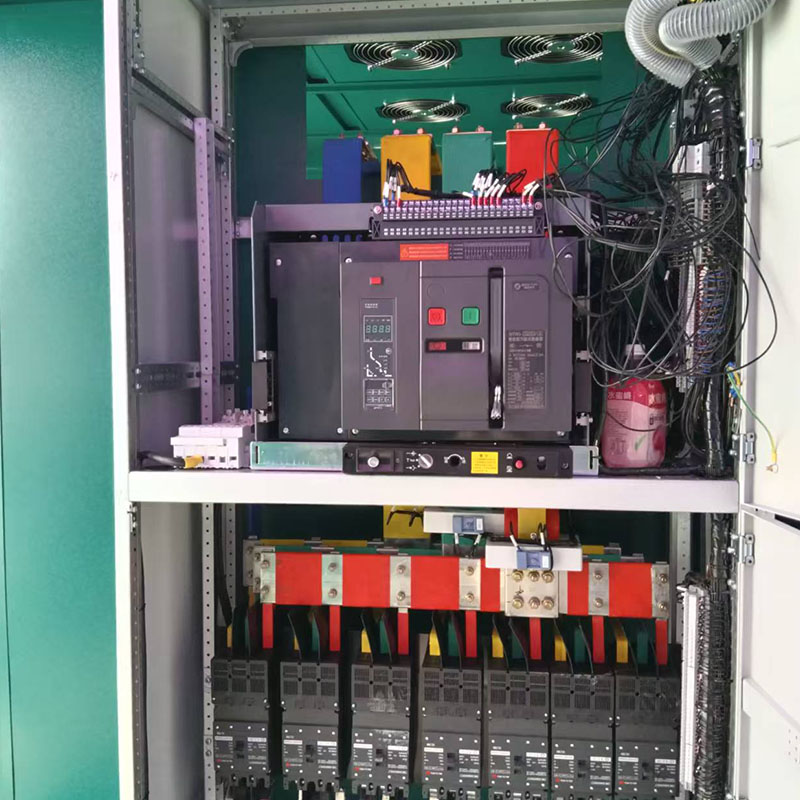

Suporta esquemas de fiação de fonte de alimentação única de rede principal em anel e terminal, realizando comutação de energia contínua para melhorar a confiabilidade da fonte de alimentação. O compartimento de baixa tensão reserva trilhos de instalação abundantes para MCCB, medidores de energia multifuncionais, chave de transferência automática ATS e módulos de compensação de potência reativa, totalmente personalizáveis ​​de acordo com os requisitos de carga do usuário.

Núcleo do transformador de baixa perda

O transformador imerso em óleo integrado adota núcleo de chapa de aço silício escalonado, apresentando baixa perda sem carga, baixo ruído de funcionamento e forte resistência a curto-circuito e sobrecarga. Ele permite operação de sobrecarga de longo prazo sem reduzir a vida útil, estável para cenários industriais de carga pesada contínua.

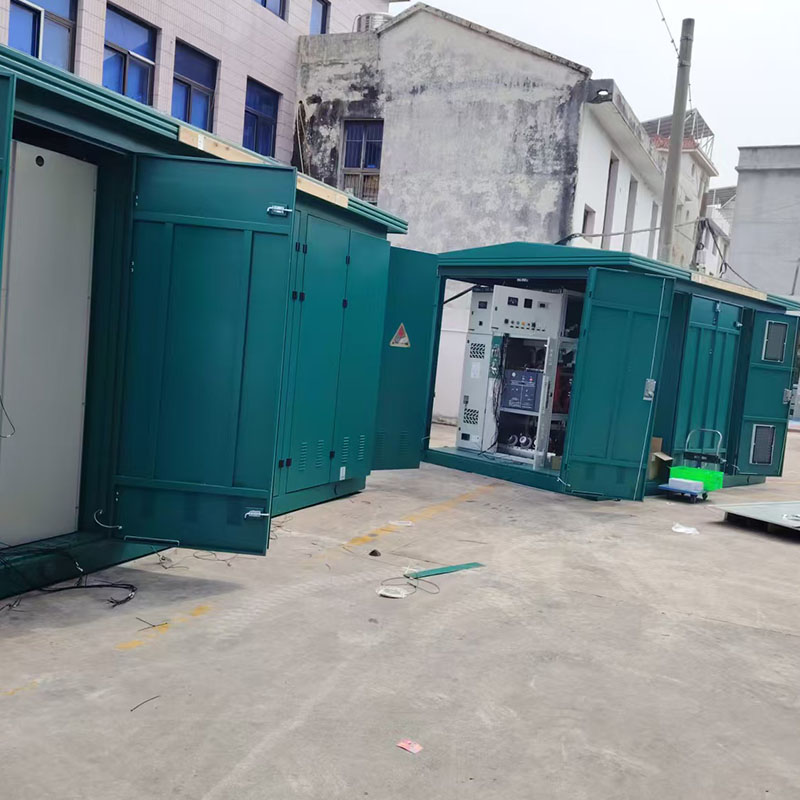

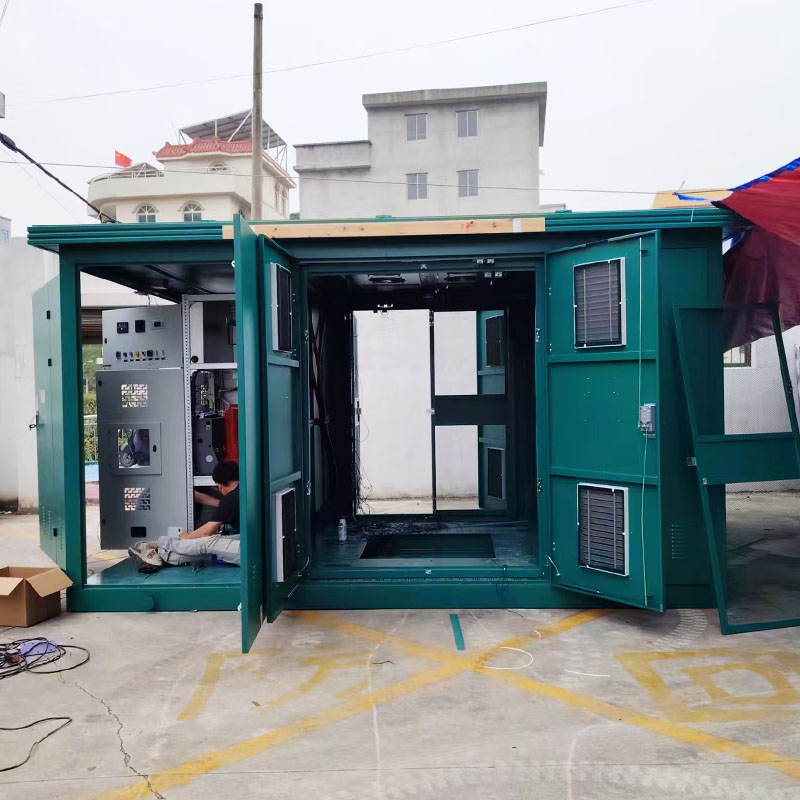

Estrutura Interna
Compartimento de alta tensão (lado esquerdo) Equipado com interruptor de carga, fusível plug-in de dupla sensibilidade, conectores de cabo em cotovelo e pára-raios imerso em óleo. Todos os componentes energizados de alta tensão são imersos em óleo isolante do transformador, totalmente vedados e isolados; janelas de operação reservadas para substituição de fusíveis e inspeção de rotina.

Tanque principal do transformador (Área do núcleo intermediário) Núcleo e enrolamento do transformador imerso em óleo trifásico, tanque de óleo compartilhado com componentes de alta tensão. Estrutura do radiador exposta em três lados para dissipação de calor eficiente, equipada com indicador de nível de óleo, válvula de alívio de pressão e válvula de drenagem de óleo para fácil monitoramento e manutenção.

Compartimento de Saída de Baixa Tensão (Lado Direito) Divisória de aço independente separada do tanque do transformador. Trilhos de montagem reservados para disjuntores em caixa moldada, medidores de potência multifuncionais, blocos terminais e dispositivos de compensação de potência reativa. Comunicação RS485 reservada para acoplamento inteligente do sistema de monitoramento de energia.

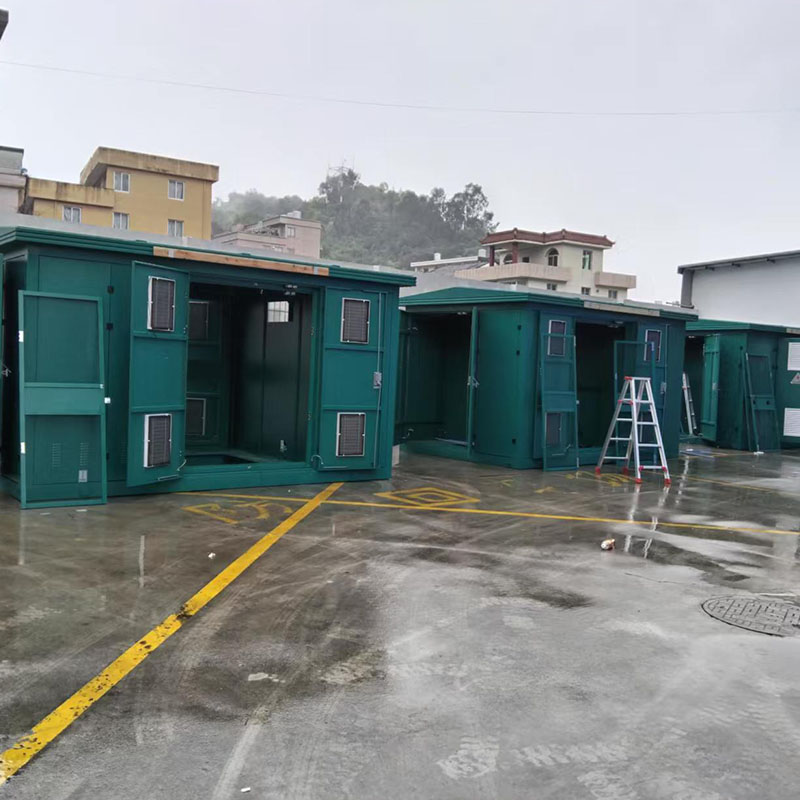

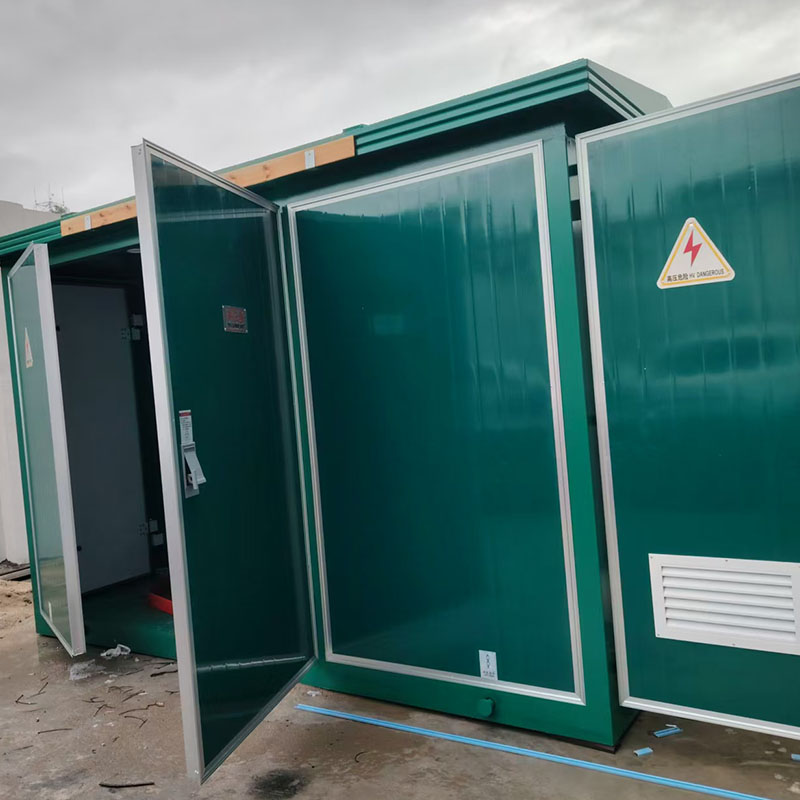

Armário Externo Armário integrado em chapa de aço laminada a frio, monobloco e com topo inclinado para drenagem de águas pluviais. Pulverização externa eletrostática antiferrugem, múltiplas portas de armário com fechadura para manutenção classificada de cada compartimento.

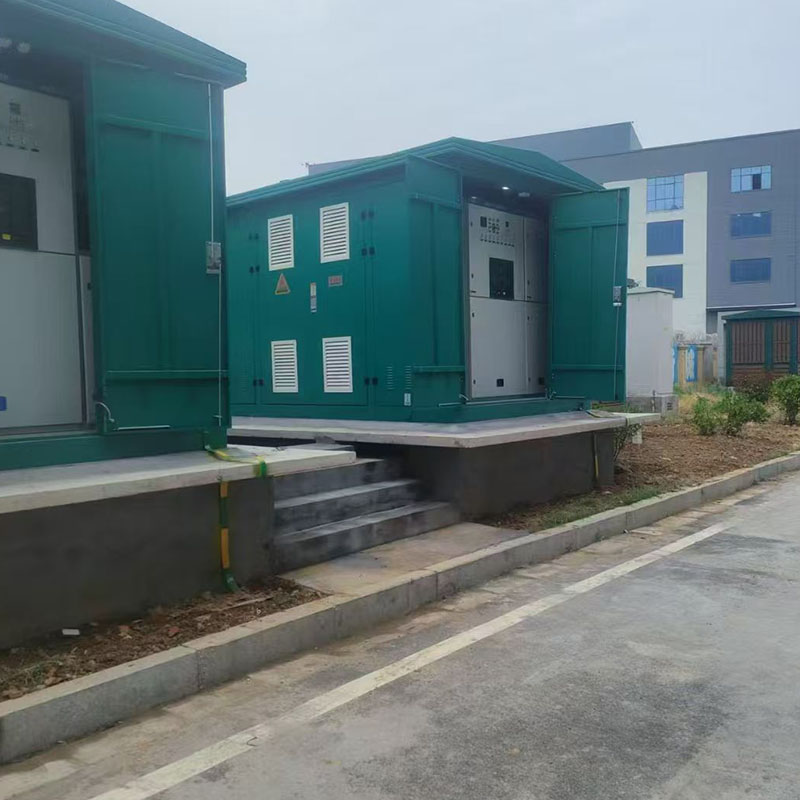

Cenários de aplicação

Renovação da rede elétrica urbana, bairros residenciais, escolas, hospitais e shopping centers; Centrais fotovoltaicas distribuídas, parques eólicos e armazenamento de energia de apoio à distribuição de energia; Oficinas de fábricas industriais, empresas de mineração e fornecimento de energia para parques; Fornecimento de energia para construção temporária de rodovias, túneis, trânsito ferroviário e projetos municipais; Rede de distribuição de energia rural e iluminação pública centralizada.

Tabela de parâmetros técnicos
