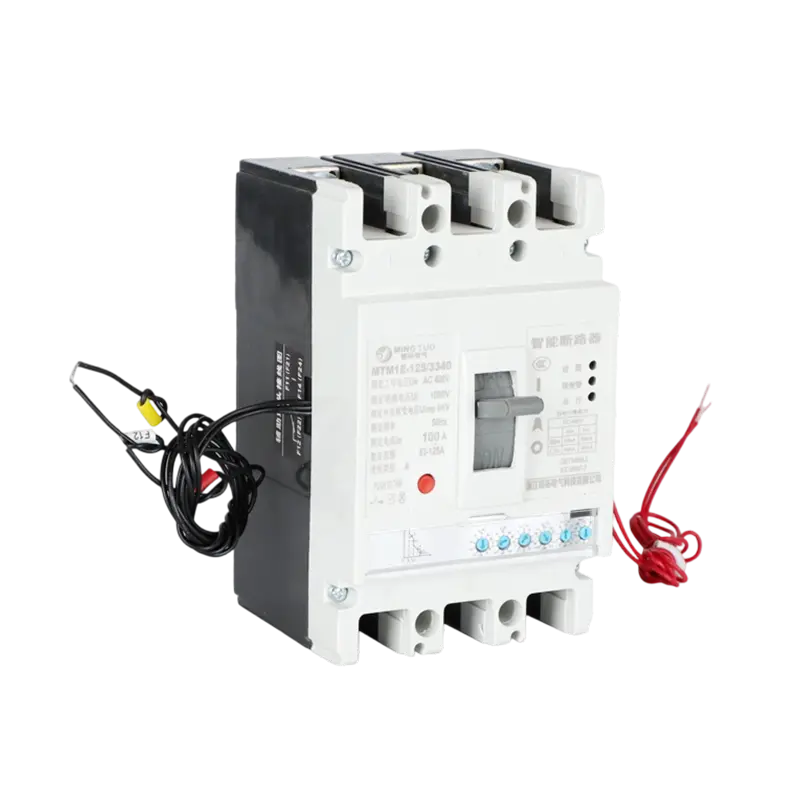

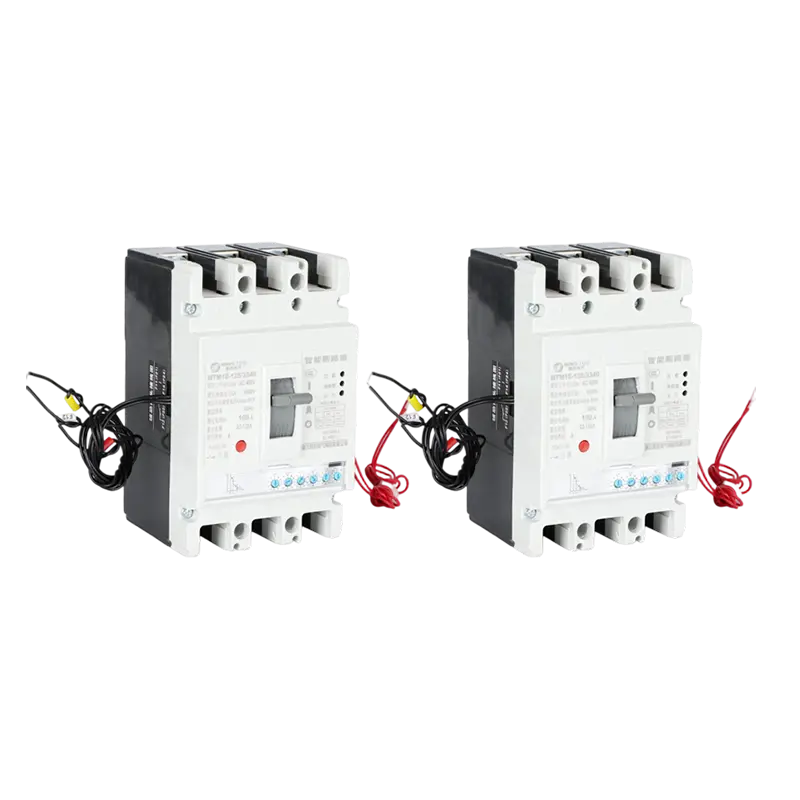

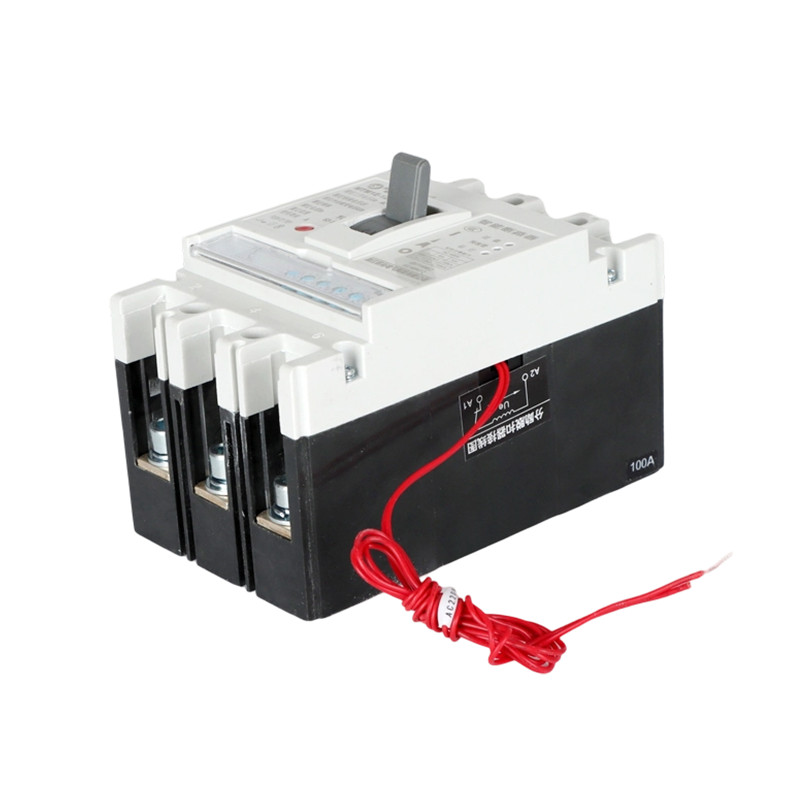

Name: MCCB eletrônico digital MT-M1, 100-800A, 3/4P, 50kA, disjuntor controlado por microprocessador
Rating: 5 (99 reviews)

MCCB eletrônico digital MT-M1, 100-800A, 3/4P, 50kA, disjuntor controlado por microprocessador

Descrição:

O MCCB eletrônico digital MT-M1 representa a próxima geração de proteção de circuito, integrando controle de precisão por microprocessador com construção robusta de caixa moldada. Projetado para sistemas CA 50 Hz, este disjuntor fornece proteção totalmente programável contra condições de sobrecarga, curto-circuito e falha à terra, ao mesmo tempo que fornece monitoramento em tempo real e gerenciamento inteligente de falhas.
Envolto em um invólucro termofixo de alta resistência, o rompedor combina dimensões compactas com excelente durabilidade mecânica. Sua eletrônica sofisticada permite que os operadores monitorem corrente, tensão, consumo de energia e histórico de falhas, permitindo manutenção proativa e maior confiabilidade do sistema.

Aplicações:

O MCCB digital é ideal para sistemas que exigem proteção avançada, monitoramento em tempo real e gerenciamento de energia baseado em dados:
Infraestrutura de energia crítica – Data centers, circuitos de backup de hospitais, sistemas de energia de aeroportos, proteção de energia de instituições financeiras.
Automação Industrial – Proteção de precisão para centros de controle de motores, linhas de produção e máquinas complexas.
Gestão de Energia – Sistemas de gestão predial, instalações de energia renovável, redes inteligentes e centros de monitoramento de energia.
Aplicações especializadas – Proteção de transformadores, sistemas de backup de geradores, disjuntores de centros de carga principais e gerenciamento de circuitos em rede.
Suas configurações programáveis permitem uma coordenação perfeita com dispositivos downstream, minimizando o tempo de inatividade e maximizando a longevidade do equipamento, enquanto as interfaces de comunicação permitem a integração em modernos sistemas de energia inteligentes.

MCCB

Princípio de funcionamento: Quando a corrente passa pelo transformador eletromagnético, o transformador de corrente transmite o sinal de corrente para a placa de circuito, que avalia se é uma corrente de falha. Se for, o mecanismo é acionado diretamente.

Product Debugging
MCCB

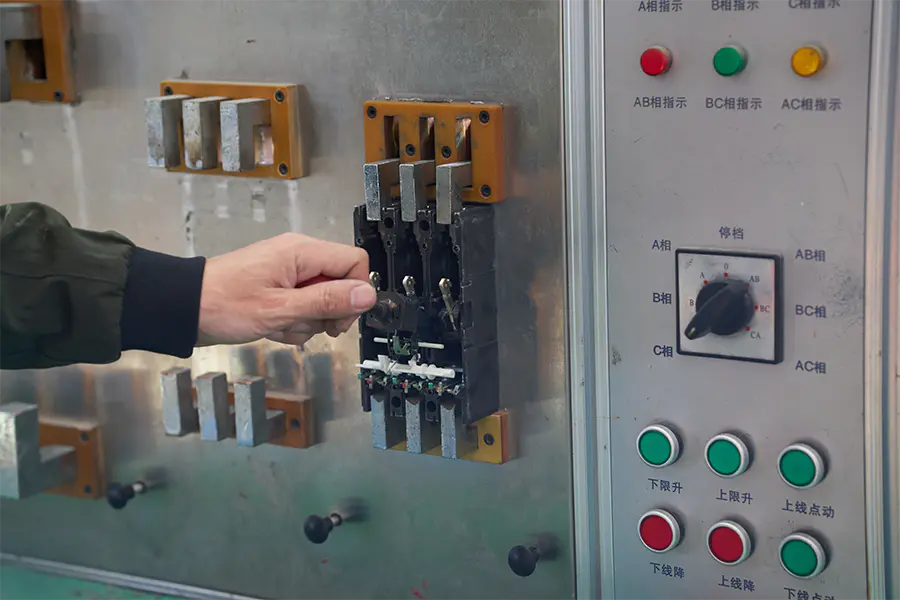

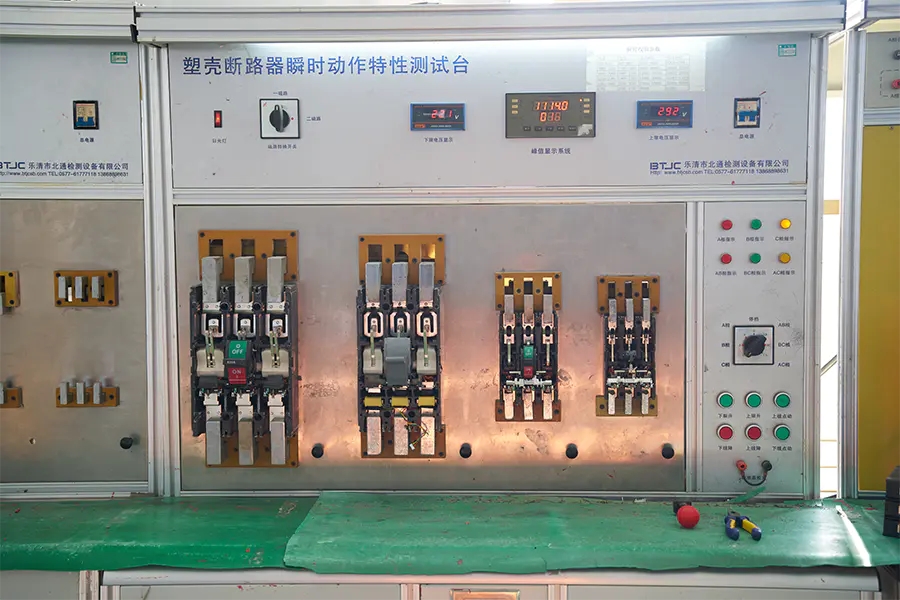

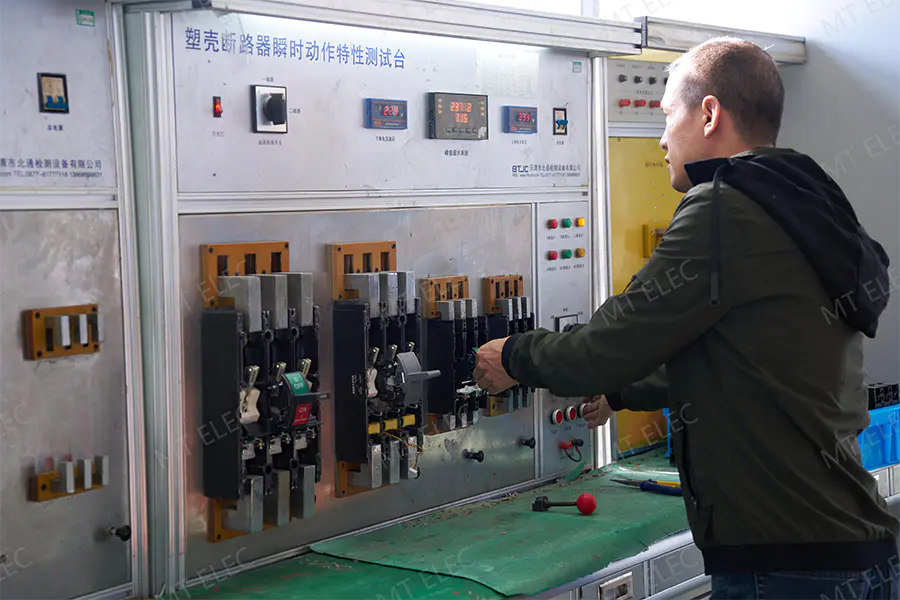

MCCB Instantaneous Test

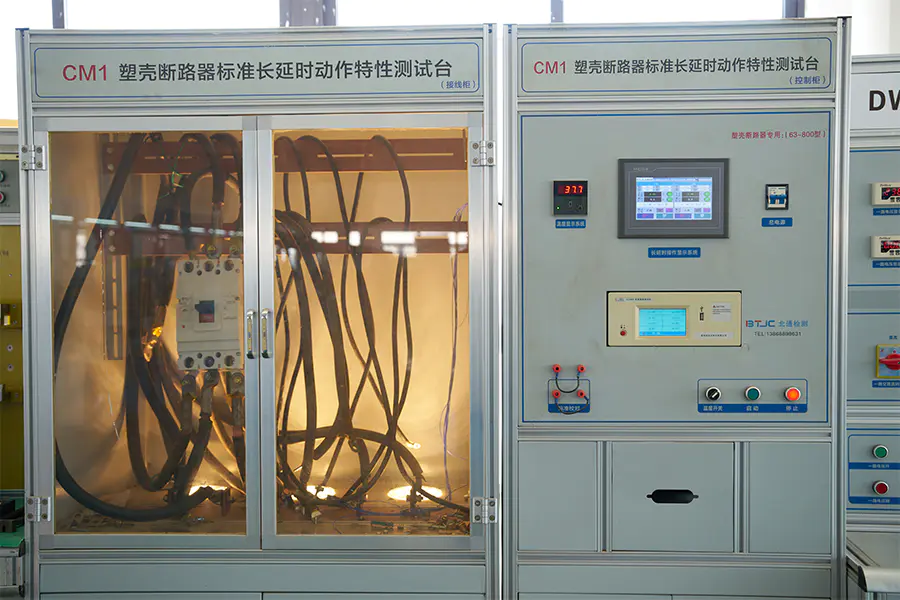

MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Para garantir a segurança no transporte, nossos produtos elétricos são exportados em caixas de madeira reforçadas. As caixas passam por tratamento térmico e possuem a marca ISPM-15, possibilitando agilidade no desembaraço aduaneiro. O design da base elevada facilita a operação da empilhadeira, enquanto a fixação interna com absorção de choque garante que os produtos cheguem intactos. Todas as caixas externas são claramente etiquetadas e atendem aos padrões logísticos internacionais.

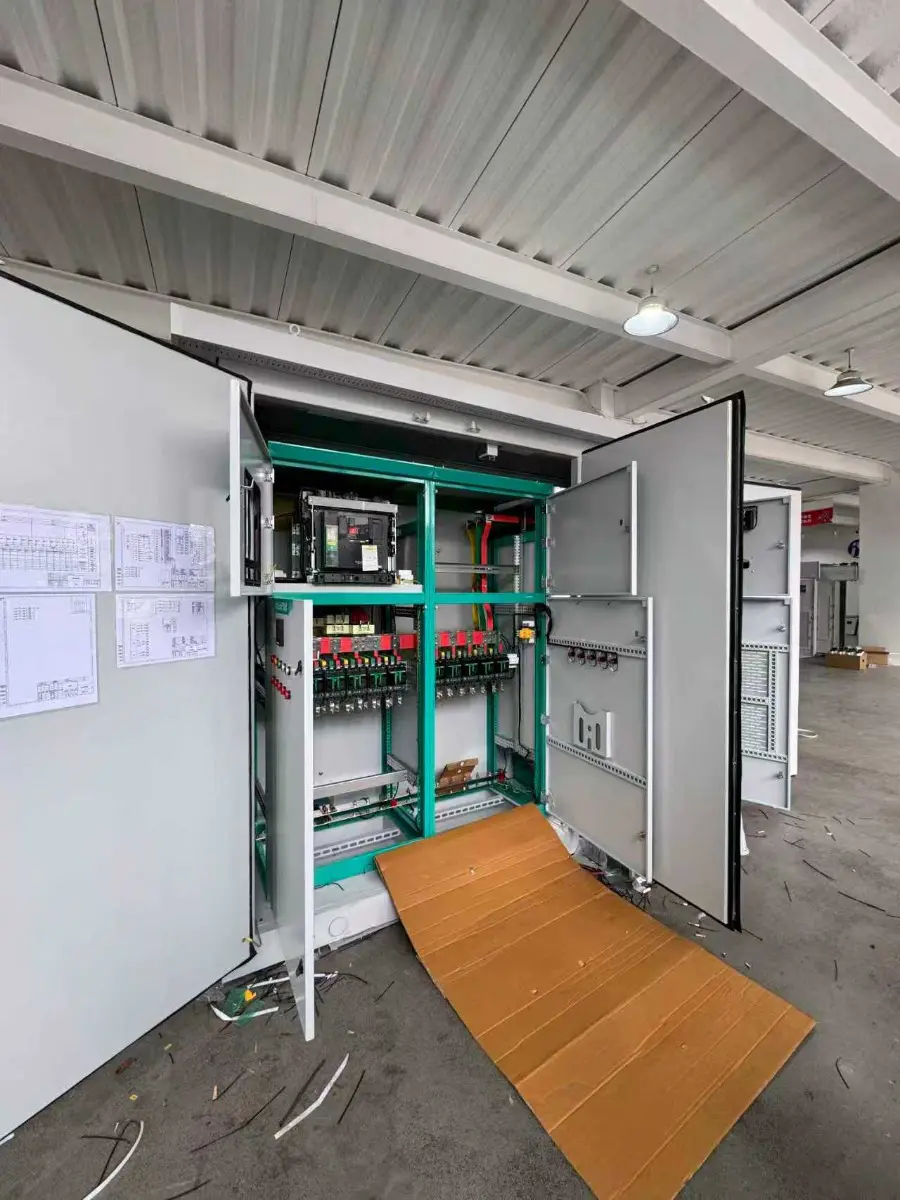

High and Low Voltage Switchgear (ACB, MCCB, VCB)

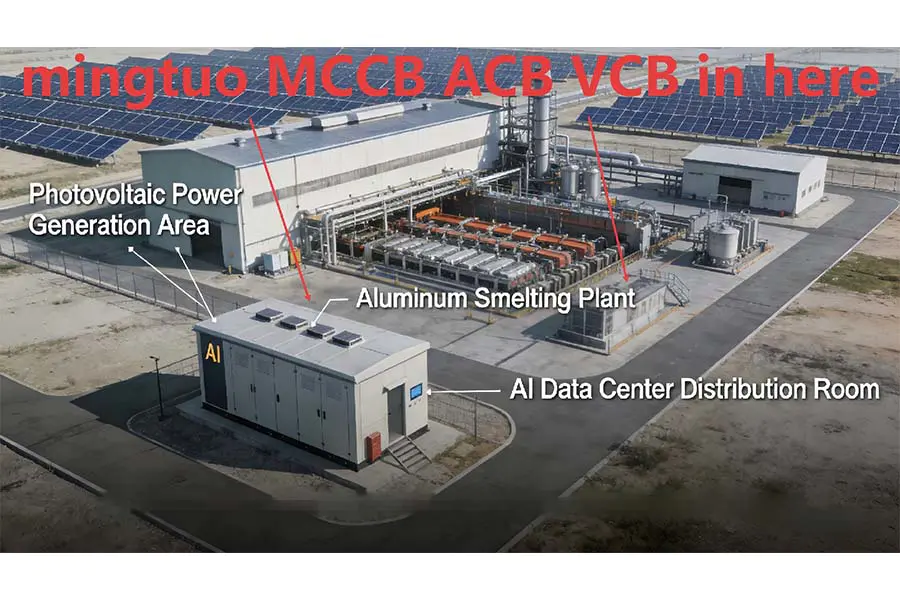

Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

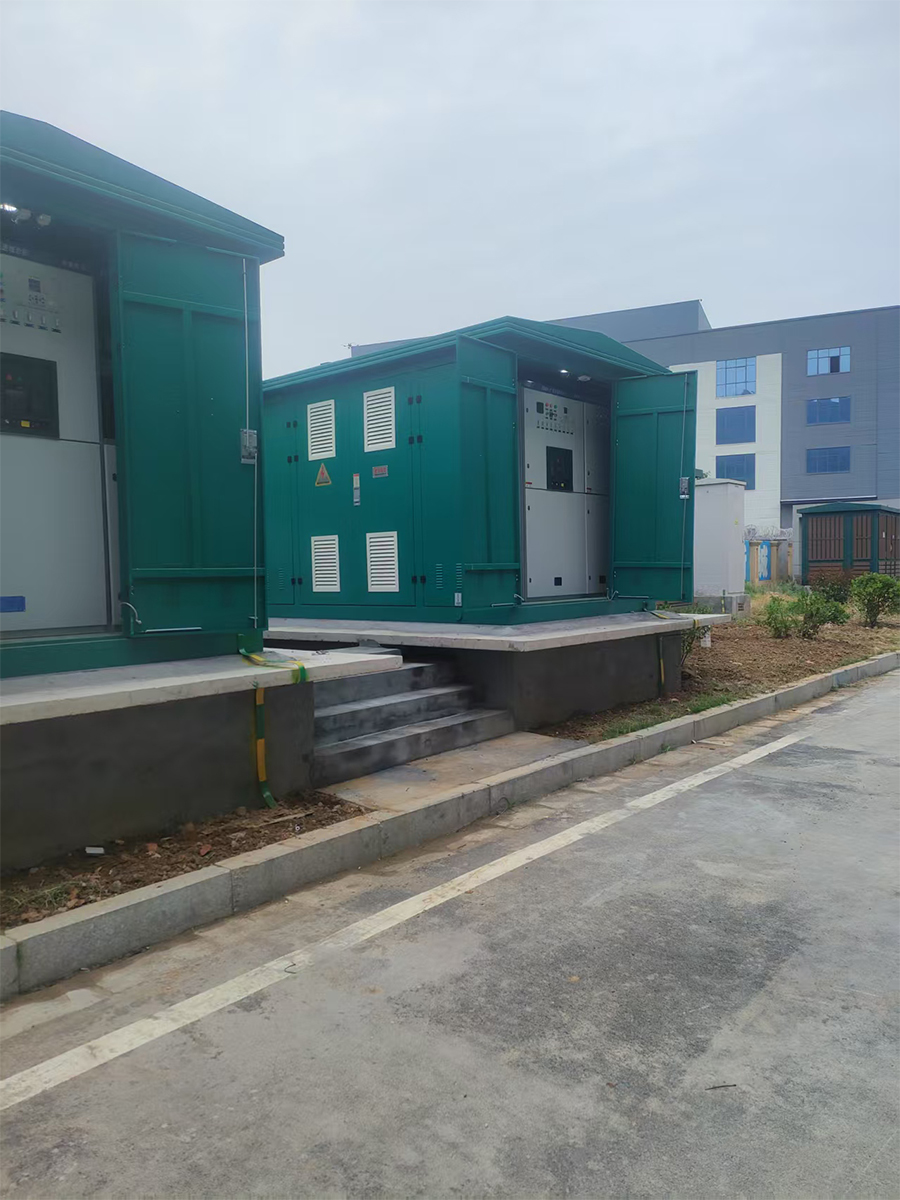

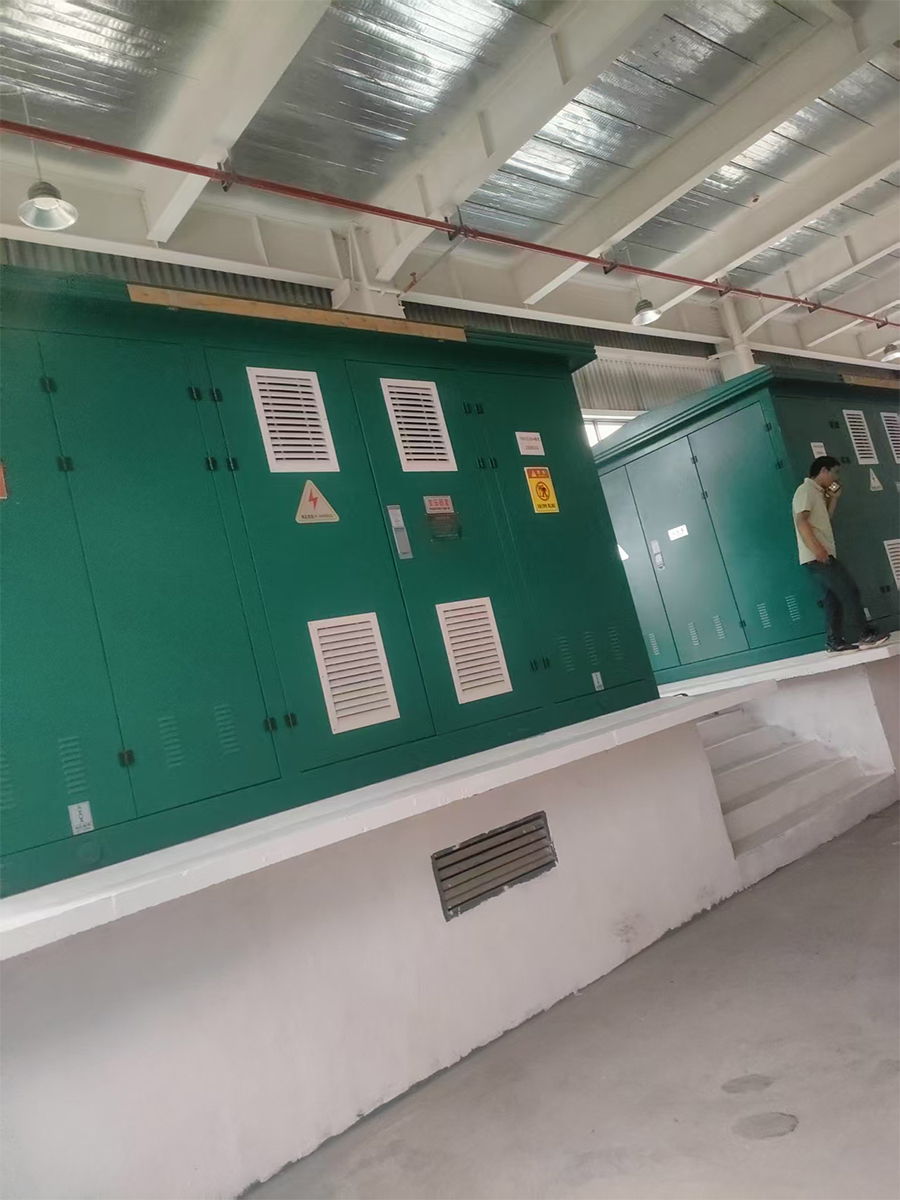

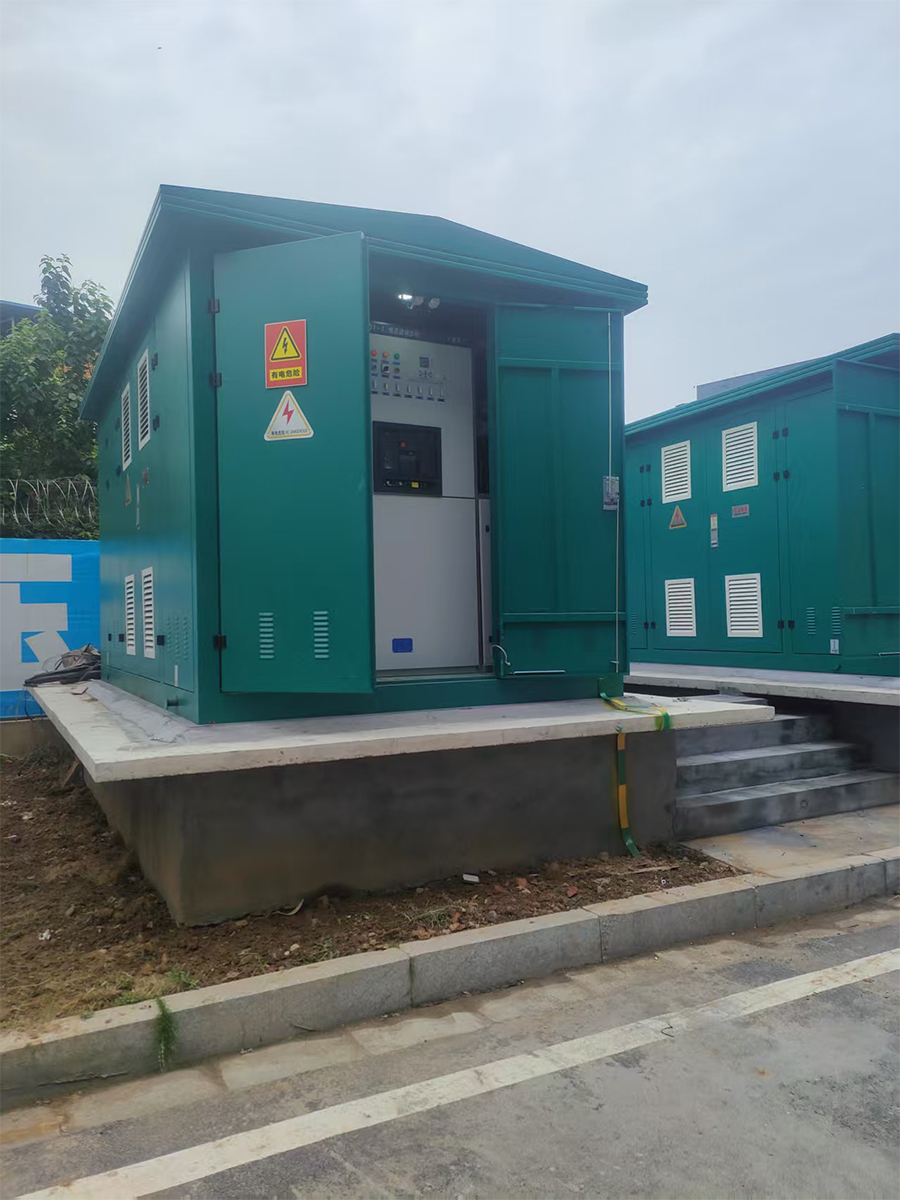

Box-typesubstation ACB VCB MCCB

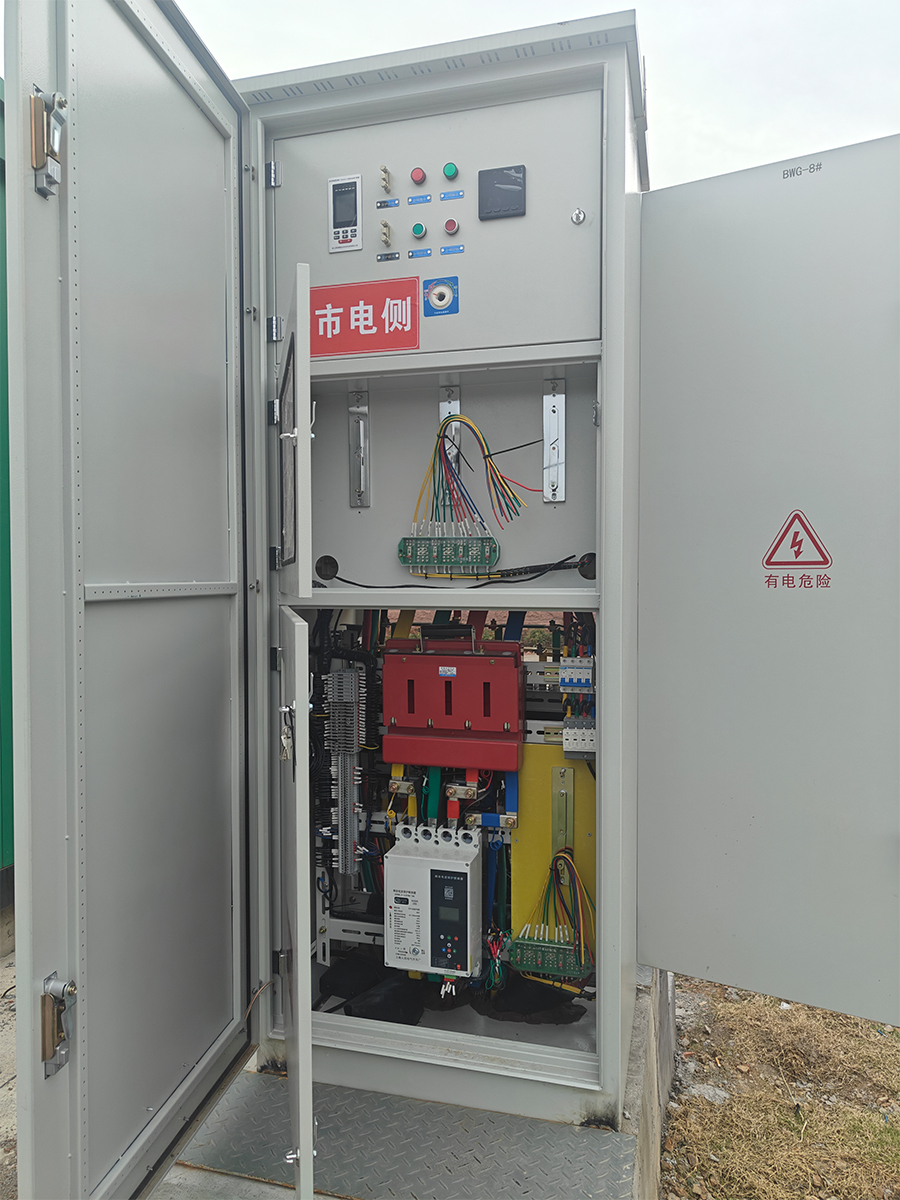

Power transmission successful

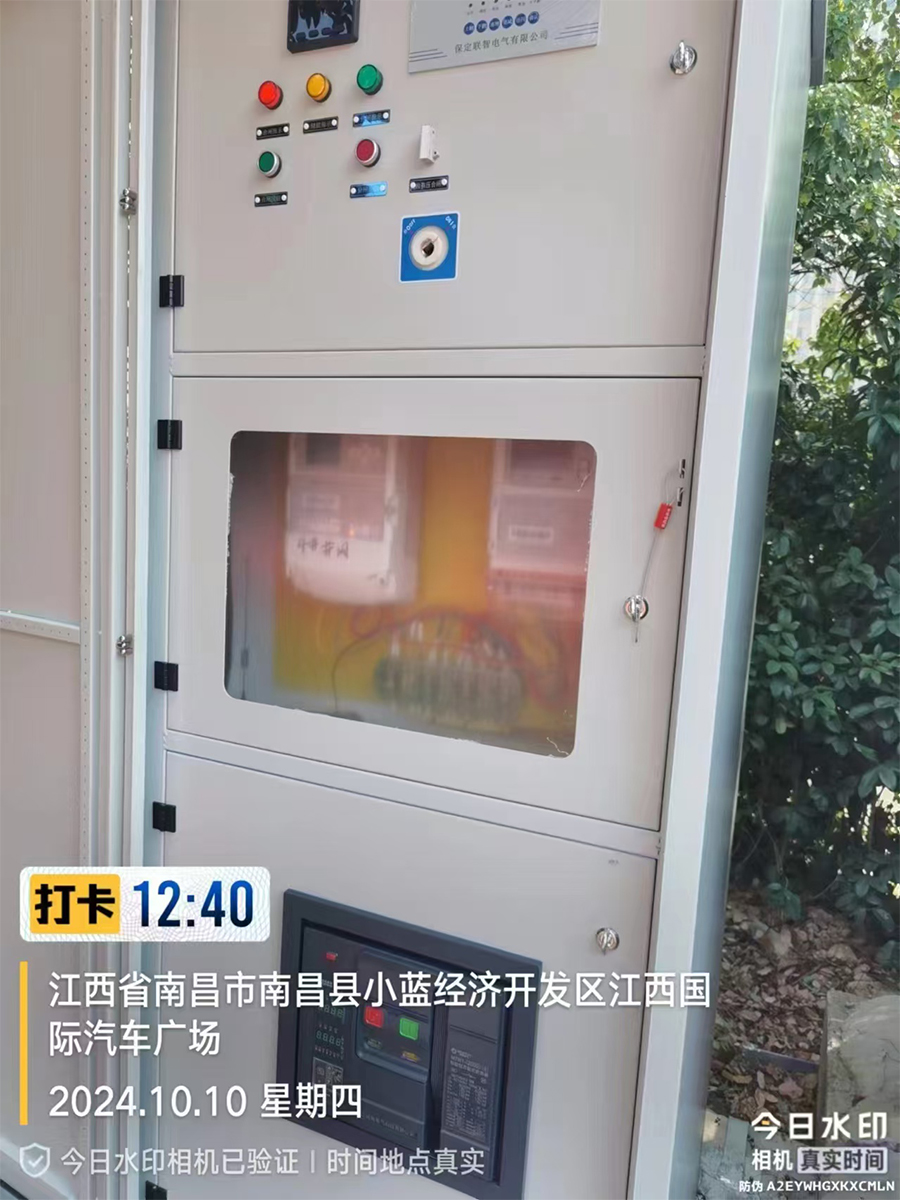

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

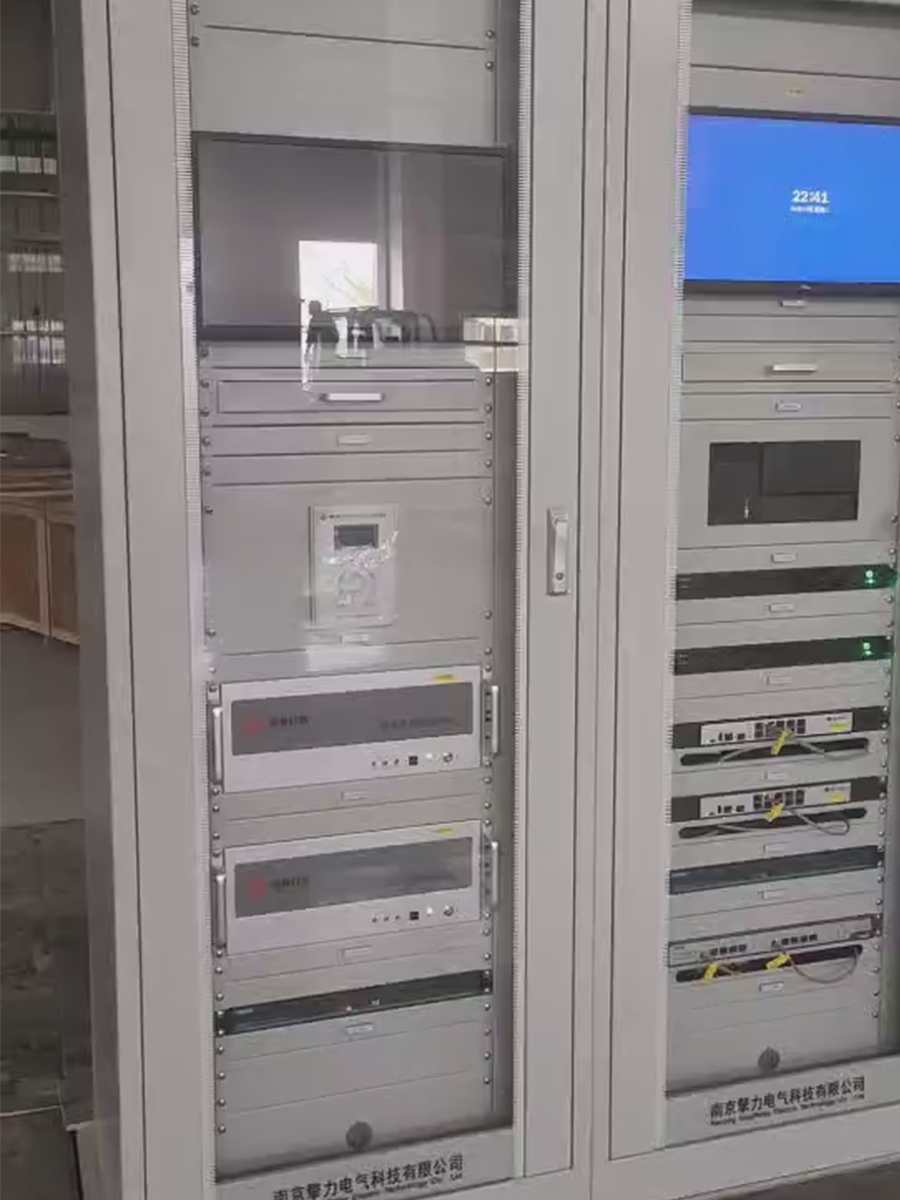

HighandLowVoltageSwitchgearACBMCCBVCB

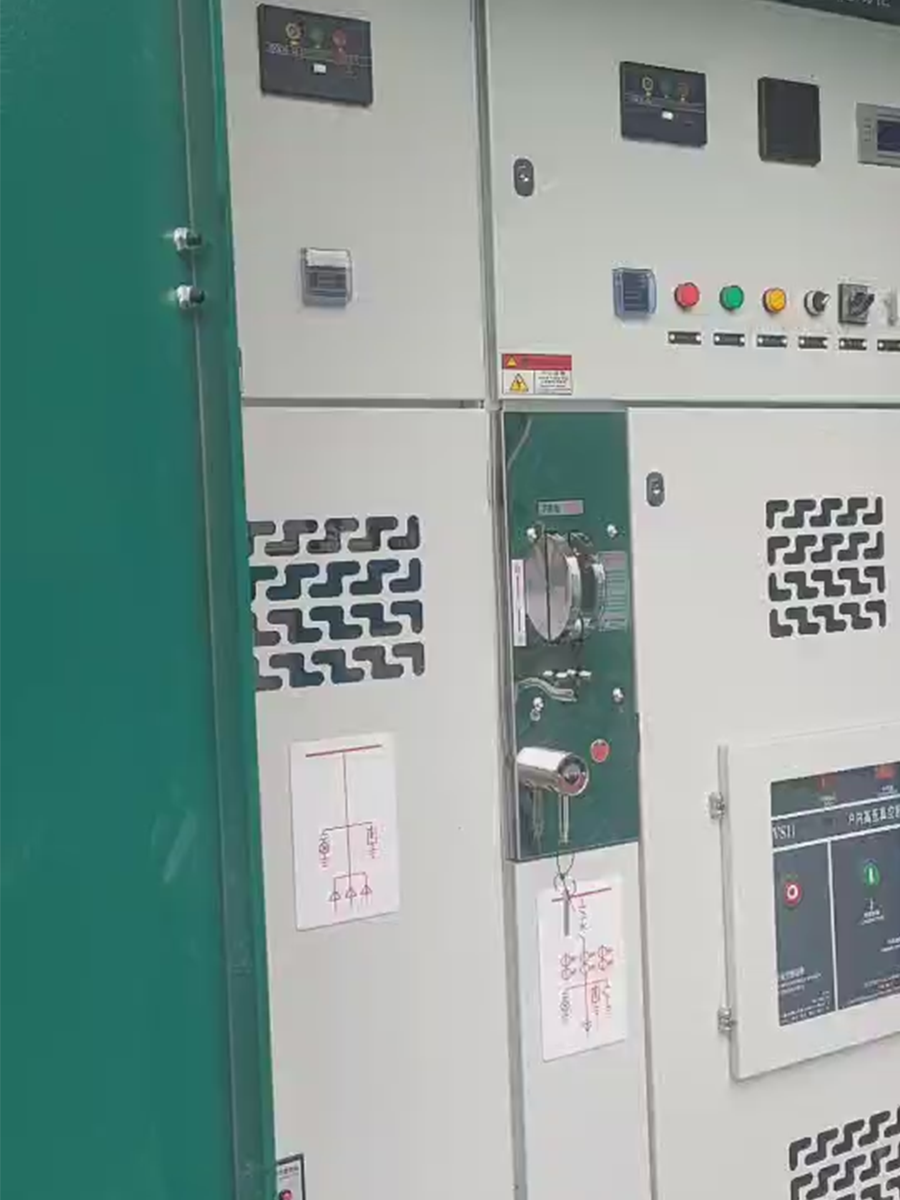

Box-typesubstationUtilisingourVCB

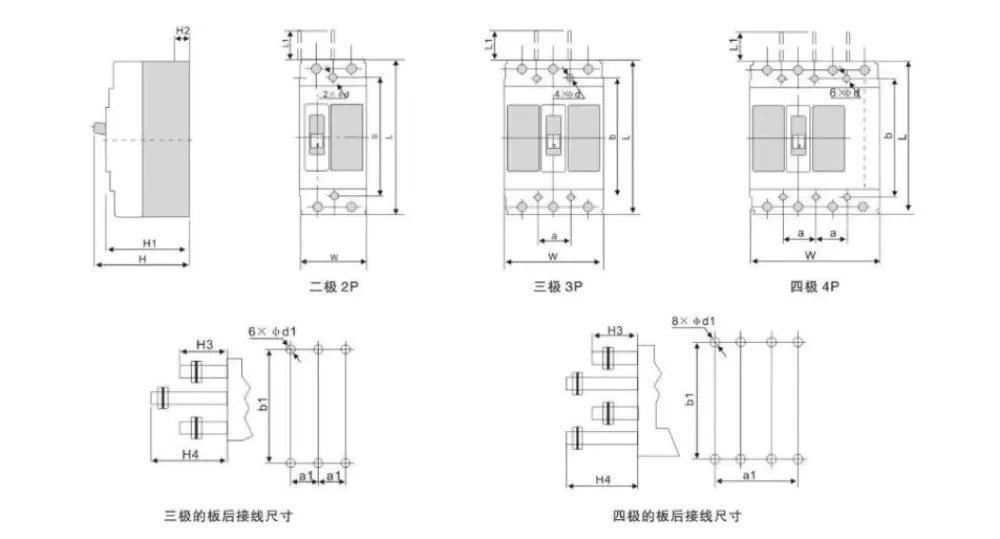

Tipo	poste	Dimensões Externas						Dimensões de instalação (mm)			Dimensões de conexão do painel traseiro (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Esquerda 44 Direita 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Tipo	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Corrente nominal (A）	10、16、20、25、32、40、50、63		16,20,25,32,40,50,63,80,100,125			100,125,140,160,180,200,225,250
Tensão nominal Ue(V)	AC400		AC400	AC400/AC690	AC400	AC400	AC400/AC690	AC400
Tensão nominal de isolamentoUi(V)	AC800		AC800			AC800
Número de pólos	3,4	3,4	2,3,4	2,3,4	2,3,4	2,3,4	2,3,4	2,3,4
IcukA） Limite nominal de curto-circuito nível de capacidade de interrupção	L	M	S	L	M	S	L	M
IcukA） Limite nominal de curto-circuito capacidade de interrupção	12	35	12	35	50	12	35	50
ICs（kA） Capacidade nominal de interrupção de curto-circuito	6	22	6	22	35	6	22	35
Limite nominalcurto-circuito capacidade de interrupção	4500		3000			2500
Vida útil da operação (ciclo)	8500		7000			6500
Distância do arco (mm）	0、<50		0、<50			< 50
Dimensões
Tamanho da instalação
