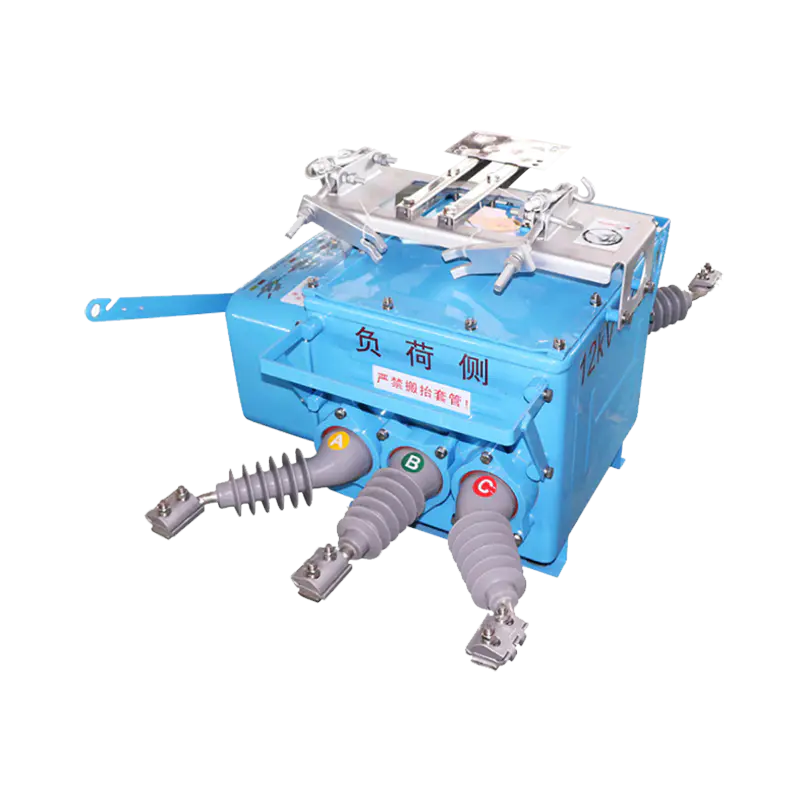

Disjuntor vs chave seccionadora: principais diferenças e guia de seleção

Uma equipe de manutenção chega a um painel de controle industrial para substituir um contator de motor com defeito. O eletricista gira a alavanca da chave seccionadora para a posição desligada, vê o entreferro visível no interior, aplica uma etiqueta de bloqueio e só então começa a trabalhar. A trinta metros de distância, um disjuntor acaba de disparar durante uma falha de curto-circuito, isolando um cabo de alimentação danificado antes que alguém percebesse. Ambos os dispositivos interrompem o fluxo de energia. Mas eles fazem isso por razões completamente diferentes, e usar um onde o outro pertence cria sérios problemas de segurança, tempo de atividade e conformidade.

O que um interruptor de desconexão faz

Uma chave seccionadora, também chamada de isolador ou seccionador, é um dispositivo de comutação operado manualmente cuja função é isolar um circuito ou equipamento de sua fonte de alimentação. Ele fornece um entreferro positivo e visível na posição aberta para que o pessoal de manutenção possa verificar se o circuito está morto antes de tocá-lo. Essa ruptura visível é a principal razão pela qual existem interruptores de desconexão.

As chaves seccionadoras não detectam sobrecorrente e não desarmam sozinhas. Muitos projetos podem interromper a corrente de carga normal, mas não se destinam a interromper a corrente de falta. Em uma instalação adequadamente projetada, a chave seccionadora é operada após o circuito já ter sido desenergizado por um disjuntor ou sob condições de carga dentro da capacidade nominal de interrupção da chave.

O que um disjuntor faz

Um disjuntor é um dispositivo de comutação de proteção que interrompe automaticamente a corrente quando detecta uma sobrecarga ou curto-circuito. Ele combina a função de comutação diária de uma chave seccionadora com a proteção contra sobrecorrente de um fusível, mas pode ser reinicializado após o disparo, em vez de ser substituído.

O mecanismo de detecção dentro do disjuntor mede continuamente a corrente. Quando a corrente excede o limite nominal por um tempo definido, o mecanismo é liberado e os contatos abrem, forçando o arco para dentro das calhas de arco onde ele é extinto. Como devem lidar com correntes de falta, os disjuntores possuem classificações que as chaves seccionadoras não possuem: capacidade de interrupção em quiloamperes, curvas de desarme e classificações de resistência de curto prazo.

Para painéis de distribuição de baixa tensão, o disjuntor em caixa moldada é o carro-chefe. Um Disjuntor em caixa moldada série EZC cobre classificações de 100 A a 1600 A e pode ser compatível com cabos alimentadores e características de carga. A capacidade de coordenar as configurações de disparo é o que torna um disjuntor um dispositivo de proteção ativo em vez de uma chave passiva.

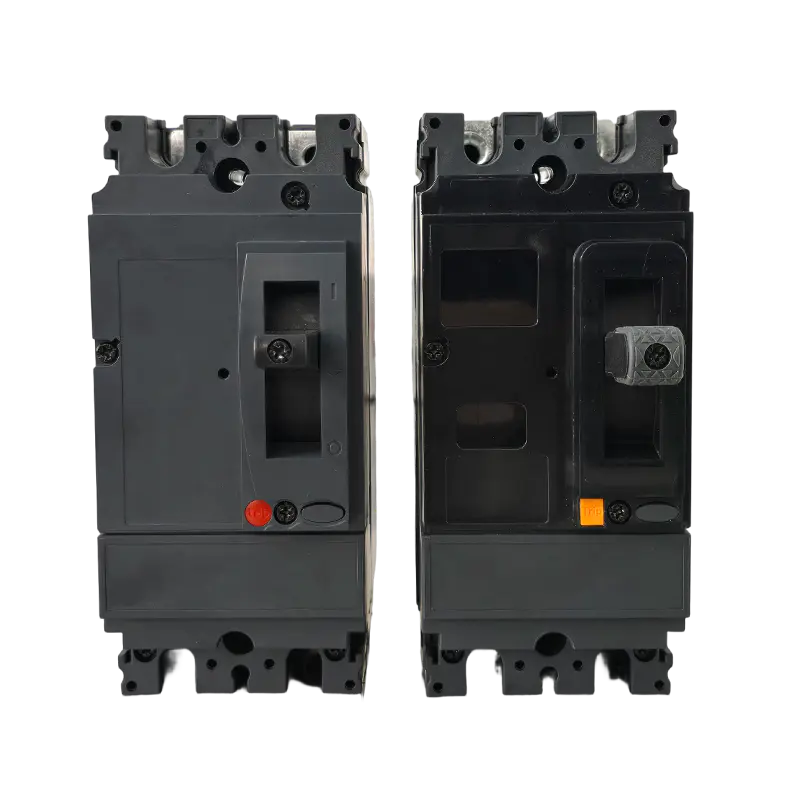

Disjuntor em caixa moldada EZC 100A–1600A para distribuição de energia de baixa tensão Su Mingtuo, China atacado disjuntor em caixa moldada EZC 100A-1600A para fornecedores de distribuição de energia de baixa tensão e circuito de caixa moldada EZC ... Ver Produto →

Chave seccionadora vs disjuntor: tabela de comparação

Aqui está uma comparação lado a lado dos dois dispositivos na forma como os engenheiros realmente os usam.

Principais diferenças na operação

Resposta Automática Versus Controle Manual

Um disjuntor reage ao que está acontecendo dentro do condutor. Quando um cabo está sobrecarregado ou o enrolamento do motor entra em curto, o disjuntor desarma sozinho. Uma chave seccionadora não faz nada por si só; ele simplesmente fica no circuito conduzindo corrente até que alguém o opere. Se a aplicação precisar de proteção, apenas uma chave seccionadora não será suficiente.

Isolamento visível versus contatos ocultos

Os regulamentos de segurança e os procedimentos de bloqueio/sinalização baseiam-se no princípio do isolamento visível. Uma chave seccionadora oferece uma posição clara e aberta e, muitas vezes, um entreferro visível. Um disjuntor mostra uma posição de manivela, mas os contatos são selados dentro da caixa moldada; você não consegue ver se eles estão realmente abertos. Por esta razão, engenheiros experientes tratam um disjuntor desarmado como uma indicação de falha, mas ainda usam um seccionador visível antes de permitir o trabalho prático.

Capacidade de interrupção de falhas

A distinção de engenharia mais importante é a capacidade de interrupção. Um disjuntor é testado para interromper correntes de curto-circuito, por exemplo 50 kA a 415 V, sem danos. Uma chave seccionadora não foi projetada para essa função. Abrir uma chave seccionadora enquanto ela estiver transportando corrente de falha cria um arco que pode destruir o dispositivo e ferir o operador. A sequência correta é sempre: primeiro abra o disjuntor e depois opere a seccionadora.

Quando usar uma chave seccionadora versus um disjuntor

Use um interruptor de desconexão quando

• Você precisa de um meio de isolamento visível e com trava antes da manutenção.
• A chave fica a jusante de um disjuntor ou fusível que já fornece proteção.
• Você precisa de desconexão local no equipamento, como uma chave de isolamento do ar condicionado ou seccionadora do motor.

Use um disjuntor quando

• Você precisa de proteção automática contra sobrecarga e curto-circuito para um alimentador ou carga.
• O equipamento é conectado diretamente a um barramento de distribuição sem proteção a montante.
• Você precisa restaurar a energia rapidamente após uma falha, sem esperar pela substituição dos fusíveis.
• Você está projetando a proteção de entrada principal para um quadro de distribuição.

Use os dois juntos quando

A instalação deve ser protegida e passível de manutenção. Em um centro de controle de motor, um disjuntor ou chave com fusível protege o circuito derivado, enquanto uma chave seccionadora no motor fornece isolamento visível. Nas subestações de média tensão, o Disjuntor a vácuo interno VS1 12 kV elimina falhas e comuta a corrente de carga, enquanto um seccionador adjacente proporciona à equipe de manutenção uma interrupção visível.

Disjuntor a vácuo extraível interno de média tensão VS1 12kV, fornecedores de 31,5kA, Mingtuo, China atacado VS1 12kV Disjuntor a vácuo extraível interno de média tensão, fornecedores de 31,5kA e VS1 12kV Indo de média tensão ... Ver Produto →

Como eles funcionam juntos em instalações reais

Distribuição Industrial de Baixa Tensão

Em um quadro de distribuição típico de baixa tensão, o disjuntor principal de entrada protege o barramento e os disjuntores do alimentador protegem cada circuito de saída. Na própria máquina, uma chave seccionadora local fornece o ponto de isolamento travável exigido pelas autorizações de trabalho. Este arranjo de duas camadas é o padrão para sistemas de energia industriais. Para grandes sistemas de distribuição com altos níveis de falha, um disjuntor aberto é frequentemente usado no barramento principal. Um disjuntor pneumático de alto desempenho classificado de 1.600 A a 6.300 A combina proteção de sobrecorrente ajustável com um design extraível, de forma que todo o disjuntor possa ser retirado fisicamente para manutenção enquanto a placa permanece energizada.

Disjuntor pneumático de alto desempenho 1600A–6300A, fornecimento fixo e extraível Mingtuo, China Disjuntor de ar de alto desempenho por atacado 1600A–6300A, fornecedores do tipo fixo e extraível e circuito de ar de alto desempenho ... Ver Produto →

Subestações e Redes de Média Tensão

Numa subestação a diferença é ainda mais acentuada. O disjuntor a vácuo elimina as correntes de falha e realiza a comutação de carga durante a operação normal. A chave seccionadora é operada somente após o disjuntor estar aberto. Nunca se espera que interrompa a corrente de carga. Os operadores confirmam a posição aberta visível do seccionador e, em seguida, aplicam o aterramento antes de trabalhar no barramento.

Sistemas solares fotovoltaicos e de energia reserva

Os circuitos DC criam seus próprios desafios. Um conjunto fotovoltaico precisa de um isolador CC para que os instaladores possam desconectar os painéis antes de tocar no inversor, e um disjuntor com classificação CC protege os cabos contra sobrecorrente. Os sistemas de energia de reserva mostram o mesmo padrão: uma chave de transferência automática seleciona entre a concessionária e o gerador, mas não fornece proteção; os disjuntores em cada alimentador de entrada sim. Se você estiver trabalhando com um layout de proteção total, nosso guia para proteção elétrica de baixa e média tensão explica a lógica de seleção com mais detalhes.

Padrões e classificações a serem verificados

Ao especificar qualquer um dos dispositivos, o fabricante deve indicar o padrão que ele atende. As chaves seccionadoras são testadas de acordo com IEC 60947-3 ou UL 98. Os disjuntores são testados de acordo com IEC 60947-2 ou UL 489. O nome do produto por si só não indica se o dispositivo pode interromper a corrente de falha; verificar a capacidade de interrupção nominal, a corrente nominal e, para seccionadores, a categoria de utilização, que define se pode interromper a corrente de carga ou apenas isolar um circuito já desenergizado.

Uma chave seccionadora com fusível é o meio termo. Ele combina uma chave manual com porta-fusíveis, para que possa fornecer proteção contra sobrecorrente através dos fusíveis. Assim que os fusíveis queimarem, eles deverão ser substituídos e a classificação de interrupção do fusível deverá corresponder à corrente de falha disponível. Na maioria dos painéis industriais, um disjuntor reinicializável é mais prático porque evita manter estoques de fusíveis sobressalentes e permite uma reenergização mais rápida.

Erros comuns a evitar

• Usar uma chave seccionadora como única proteção para um motor ou alimentador. Quando o cabo falha, o switch não faz nada e o isolamento queima até que algum dispositivo a montante desarme.
• Tratar um disjuntor como isolamento suficiente para manutenção. Um disjuntor na posição desligado geralmente é aceitável, mas muitos procedimentos de segurança exigem isolamento visível.
• Operar uma chave seccionadora sob carga sem verificar sua categoria de utilização. Alguns isoladores são classificados para interrupção de carga; muitos são destinados apenas à operação sem carga.
• Ignorando a classificação de capacidade de interrupção. Selecionar uma chave seccionadora com uma classificação de curto-circuito inferior à corrente de falha disponível é uma receita para a destruição do equipamento e ferimentos ao operador.
• Usar um porta-fusível onde for necessária uma desconexão para manutenção. Os interruptores com fusíveis não têm entreferro visível, a menos que os fusíveis sejam removidos.

Conclusão

Escolha um disjuntor quando o trabalho exige proteção automática. Ele detecta sobrecargas e curtos-circuitos, interrompe-os com segurança e pode ser reinicializado após a falha ser eliminada. Escolha uma chave seccionadora quando o trabalho exigir uma separação positiva, visível e travável para que as pessoas possam trabalhar com segurança. Em instalações industriais, comerciais e de serviços públicos, a resposta de engenharia correta geralmente é ambas: um disjuntor para proteção e uma chave seccionadora para isolamento.

O disjuntor é o componente que evita danos em uma falta, por isso sua seleção merece maior atenção. Como fabricante focado em disjuntores de baixa e média tensão, a Mingtuo Electrical projeta seus produtos precisamente para essas condições de falha; você pode revisar histórico da nossa empresa para entender a filosofia de fabricação e testes por trás deles.
